3层框架结构住宅区商业楼结构施工CAD图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0..80kN/平方米
  • 参考图纸:14张
  • 设计年代:近代

附件详情

该项目是住宅区商业楼项目,地上3层,框架结构,选用锤击式(PHC)预应力混凝土管桩。桩基础设计等级:丙级。抗震设防烈度为7度。

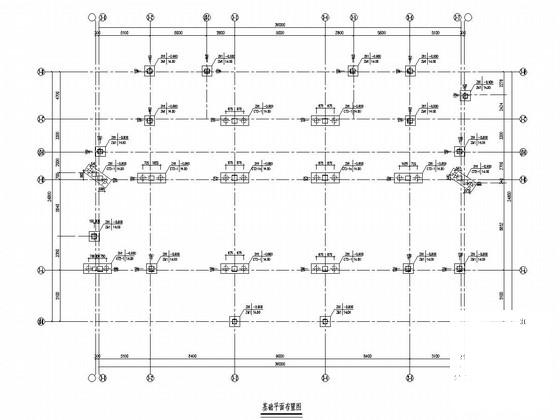

该资料包含:结构设计总说明,预应力管桩设计总说明,基础 平面布置图 ,梁板柱结构施工图,屋面层梁配筋平面图、构架梁配筋平面图,楼梯大样、节点大样等共计14张图。
分享投稿时间:近几年。

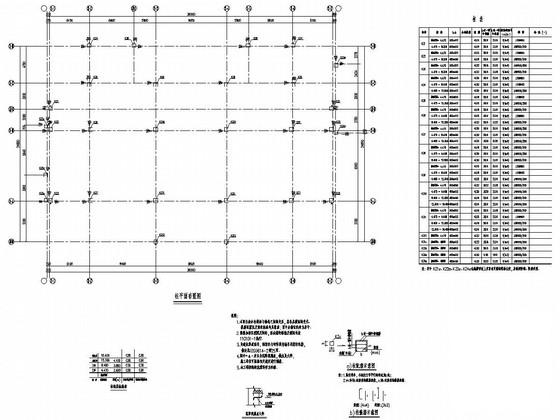

柱平面布置图

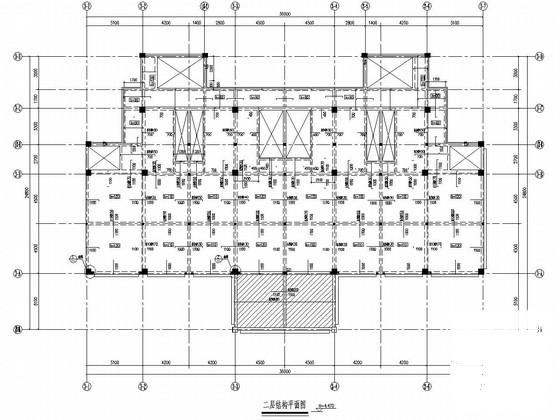

二层结构平面图

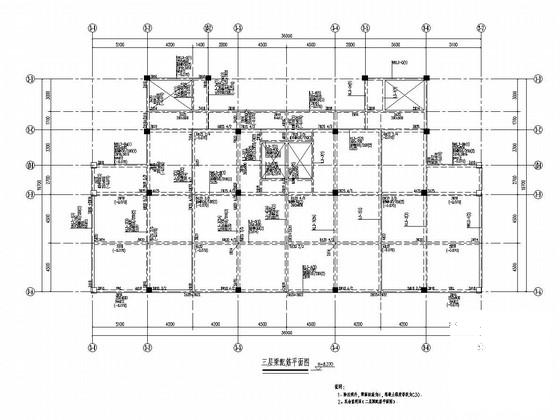

三层梁配筋平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 商业楼图纸 - 1
    商业楼图纸 - 1
  • 商业楼图纸 - 2
    商业楼图纸 - 2
  • 商业楼图纸 - 3
    商业楼图纸 - 3
  • 商业楼图纸 - 4
    商业楼图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
