框架结构超市结构施工CAD图纸(2层筏板基础)

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目地下一层、地上二层框架结构,基础形式为筏板基础。
该资料包含:结构设计总说明,筏板配筋图,基础梁平面配筋图,电梯基坑平面及剖面图,地下室顶板配筋平面图,板配筋及预制板布置图,梁配筋平面图,地下室墙配筋平面图,地下室柱配筋平面图,柱配筋表,楼梯平面图及剖面图, 楼梯详图
共19张图纸。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

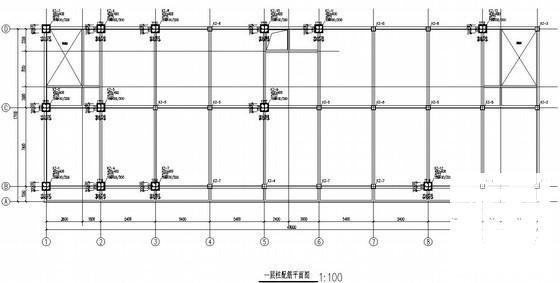

  • 筏板基础施工图纸 - 1
    筏板基础施工图纸 - 1

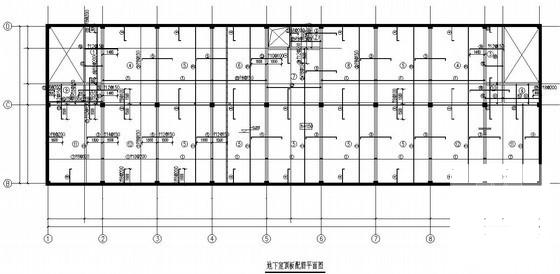

  • 筏板基础施工图纸 - 2
    筏板基础施工图纸 - 2

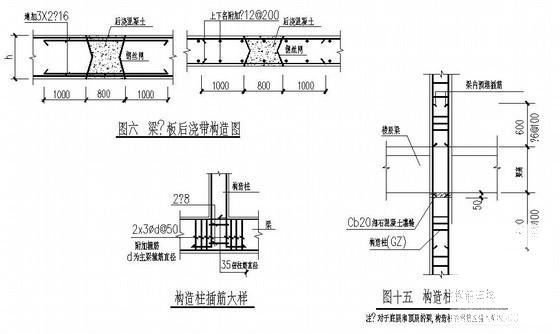

  • 筏板基础施工图纸 - 3
    筏板基础施工图纸 - 3

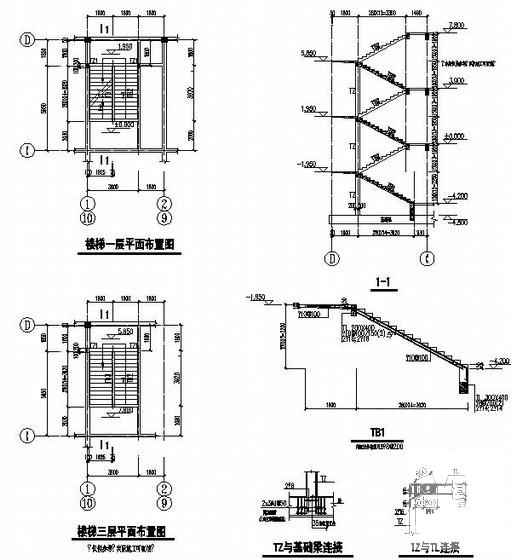

  • 筏板基础施工图纸 - 4
    筏板基础施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
