地上3层框架结构体育馆结构施工CAD图纸

  • 建筑类别:体育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:桁架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:其他
  • 参考图纸:29张
  • 设计年代:近代

附件详情

该项目为天津某学校的体育馆,主场馆为地上三层,地下一层,训练馆为地上二层,结构为钢筋混凝土框架结构,基础为钻孔灌注桩基础,7度设防。
该资料包含: 结构设计说明 、桩位平面布置图、钻孔灌注桩详图、承台定位图、基础结构平面布置图、基础详图、墙柱平面布置图、框架柱平面布置图、结构平面布置图、梁配筋平面图、板配筋平面图、看台剖面图、 楼梯详图 、钢结构设计总说明、屋盖桁架 平面布置图 、屋盖桁架体系构成框图、支座 节点详图 等共29张图纸。

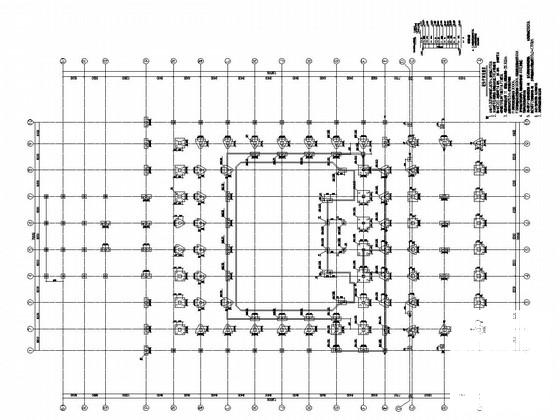

基础结构平面布置图

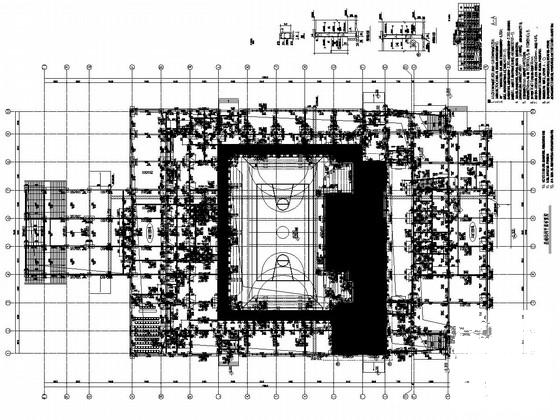

一层结构平面布置图

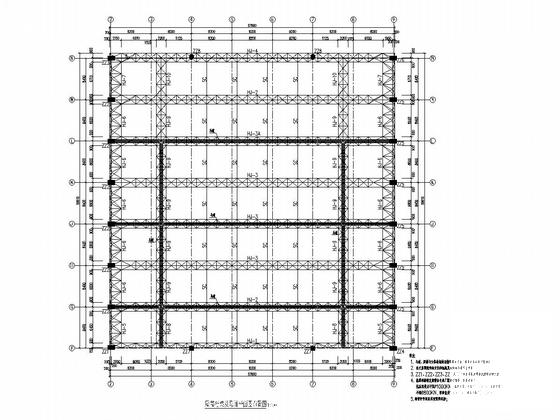

屋盖桁架平面布置图

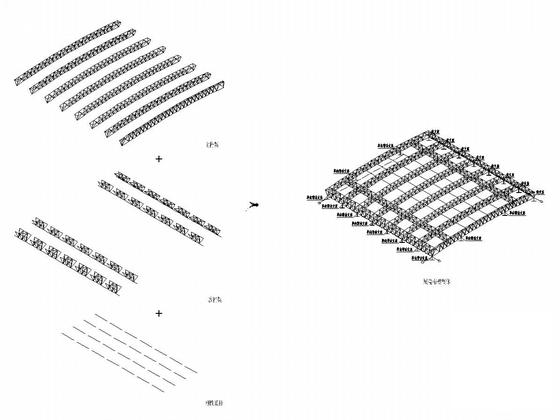

屋盖桁架体系构成框图

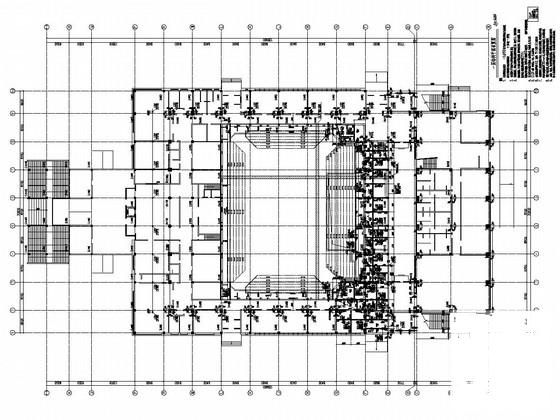

15.10标高结构平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构体育馆 - 1
    框架结构体育馆 - 1
  • 框架结构体育馆 - 2
    框架结构体育馆 - 2
  • 框架结构体育馆 - 3
    框架结构体育馆 - 3
  • 框架结构体育馆 - 4
    框架结构体育馆 - 4
  • 框架结构体育馆 - 5
    框架结构体育馆 - 5
  • 框架结构体育馆 - 6
    框架结构体育馆 - 6
以上是部分截图,请下载附件后查看完整高清内容
