地上5层框架结构住宅楼结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:抗震不设防
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:22张
  • 设计年代:近代

附件详情

该项目为湖南某住宅楼,建筑设计结构形式为框架结构,地上五层,基础为A型预应力高强混凝土桩基,抗震不设防。

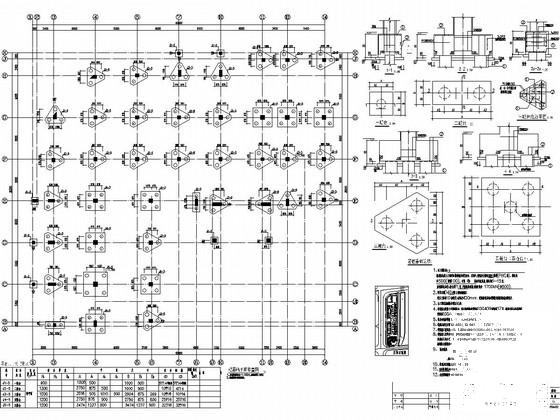

该资料包含: 结构设计说明 ,桩基础平面布置图、基础梁配筋 平面布置图 、柱配筋平面图、板配筋平面图、大样图等共22张图纸。

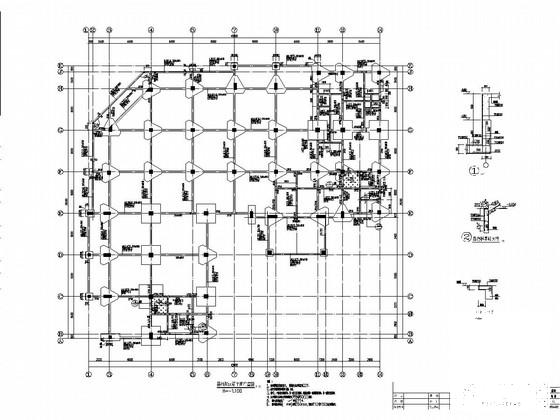

基础梁配筋平面布置图

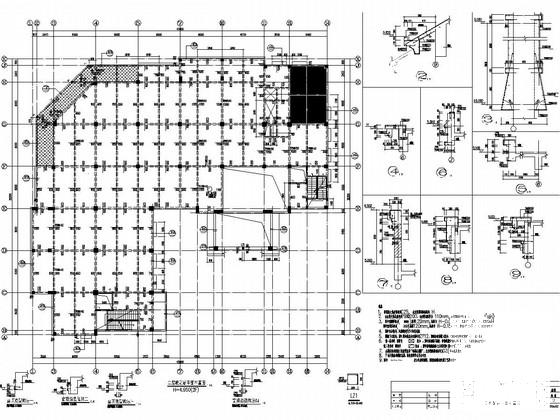

二层板配筋平面布置图

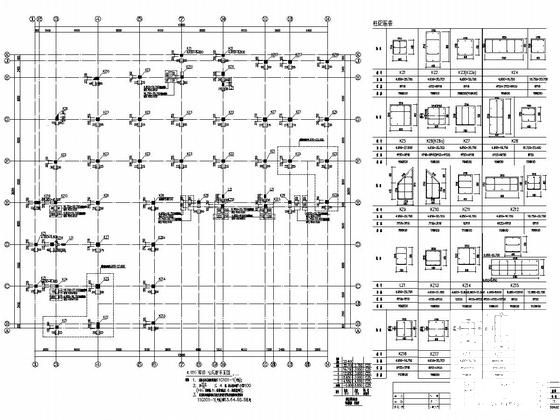

4.950~屋顶 柱配筋平面图

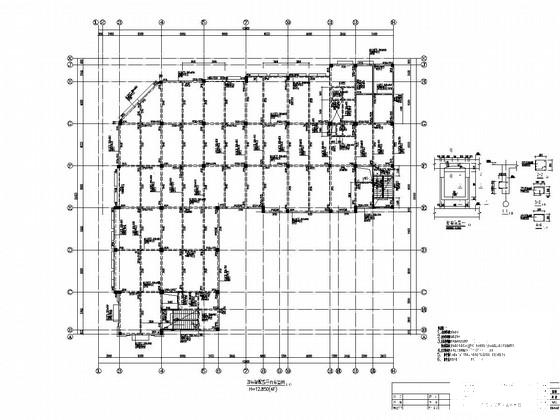

四层梁配筋平面布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 框架结构住宅图 - 1
    框架结构住宅图 - 1
  • 框架结构住宅图 - 2
    框架结构住宅图 - 2
  • 框架结构住宅图 - 3
    框架结构住宅图 - 3
  • 框架结构住宅图 - 4
    框架结构住宅图 - 4
  • 框架结构住宅图 - 5
    框架结构住宅图 - 5
以上是部分截图,请下载附件后查看完整高清内容
