1层框架结构公共卫生间结构设计施工CAD图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:3张
  • 设计年代:近代

附件详情

该项目是公共卫生间项目,该项目建筑设计结构形式:一层框架结构,建筑抗震设防分类:丙类建筑,抗震设防烈度为6度,设计基本地震加速度值为0.05g,地基基础设计等级为丙级。该项目采用柱下独立基础。
该资料包含:结构设计总说明,基础、柱 平面布置图 ,地梁层配筋图,基础详图,梁配筋图,坡屋顶梁板配筋图共计3张图。
计算书包括:1 周期位移,2 构件截面,3 荷载,4 配筋,5 基础。
分享投稿时间:近几年8月。

梁配筋图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

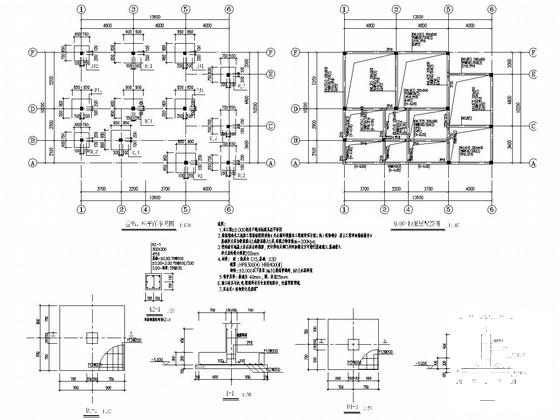

  • 公共卫生间设计图纸 - 1
    公共卫生间设计图纸 - 1

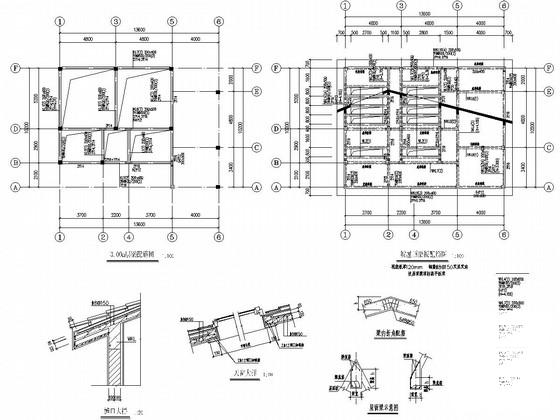

  • 公共卫生间设计图纸 - 2
