5600平6层底框结构房管局员工宿舍结构施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:其他结构
  • 钢筋混凝土结构:底框
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目是江西某房管局员工宿舍项目,占地面积:965.65平方米,建筑设计面积:5677.85平方米,主体结构6层,为底框结构,地基基础设计等级为丙级,基础采用A型PHC高强预应力混凝土管桩基础,建筑抗震为小于6度, 根据省赣建抗【近代】1号通知的要求,该项目抗震设防类别为一般设防类,抗震设计标准设防烈度6度进行设计。
结构专业该资料包含: 结构设计说明 ,基础图,基础详图,墙柱钢筋图,梁板钢筋图,大样图,楼梯图等共计18张图。
建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,墙详图,大样图等共计13张图。
总计31张图。分享投稿时间:近几年7月。

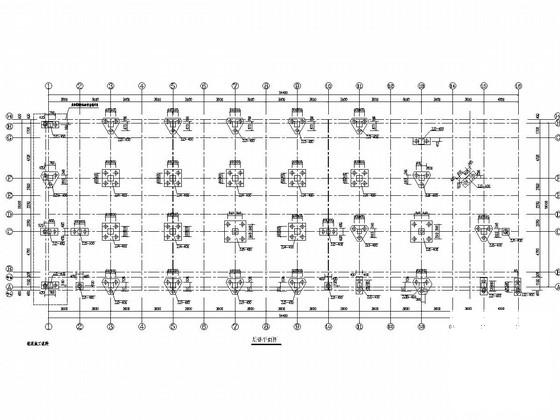

基础图

5~6层墙柱钢筋图

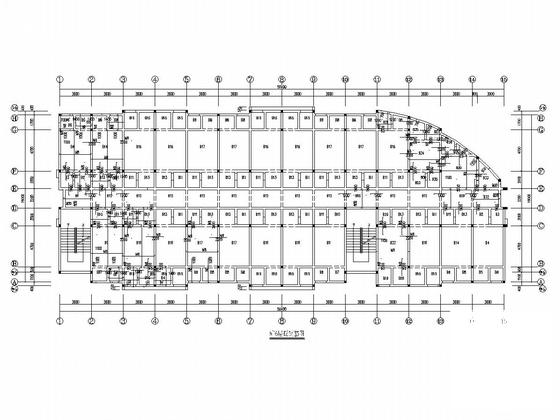

5~6层板钢筋图

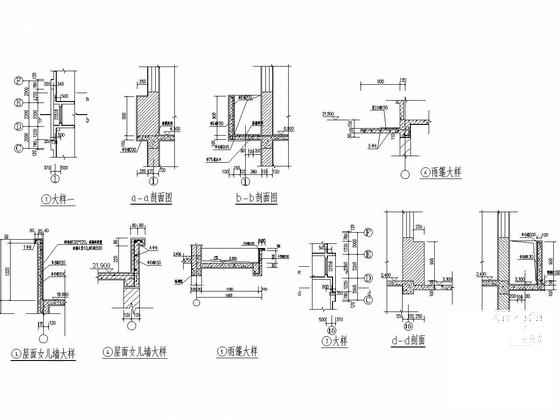

建筑大样配筋图

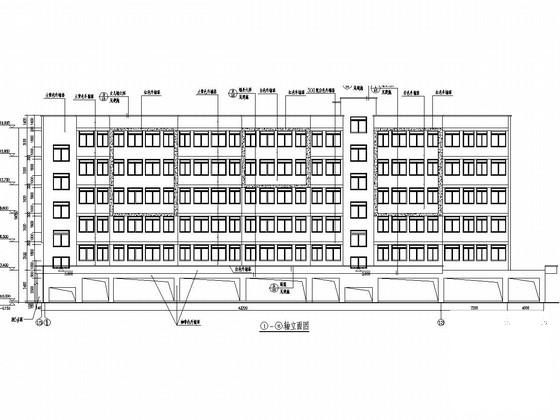

平面图

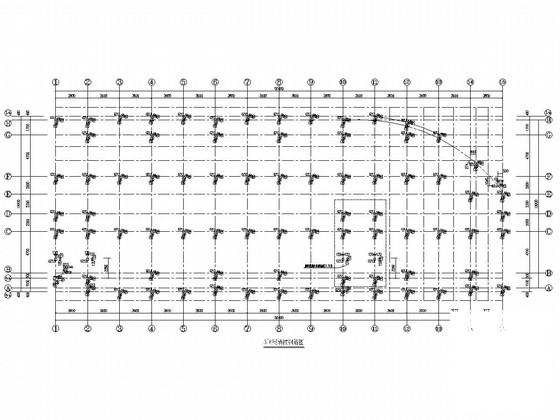

2层Y向梁钢筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 平层大样图 - 1
    平层大样图 - 1
  • 平层大样图 - 2
    平层大样图 - 2
  • 平层大样图 - 3
    平层大样图 - 3
  • 平层大样图 - 4
    平层大样图 - 4
  • 平层大样图 - 5
    平层大样图 - 5
  • 平层大样图 - 6
    平层大样图 - 6
  • 平层大样图 - 7
    平层大样图 - 7
以上是部分截图,请下载附件后查看完整高清内容
