粗格栅间、泵房、水质监测室施工CAD图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：筏形基础
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.40kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：21张
附件详情
水池
结构设计说明
水池侧壁、梁结构模板图
水池剖面详图
水池侧壁结构
平面布置图
水池外墙与池底配筋详图
池壁水平腋角配筋详图
水池梁结构配筋图
水池顶板结构配筋图
挑板剖面详图及预留洞口加强配筋图
水池孔洞平面布置图
孔洞加强配筋图
水池埋件平面布置图
埋件详图
水质监测室基础平面布置图
柱结构布置图
水质监测室梁结构布置图
进水泵房梁结构布置图
水质监测室板结构布置图
进水泵房板结构布置图
共21张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

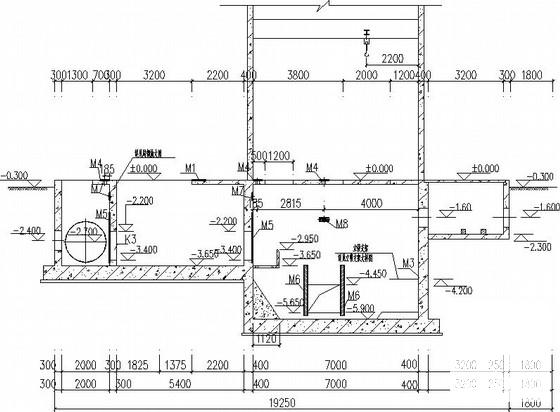

粗格栅图纸 - 1 -

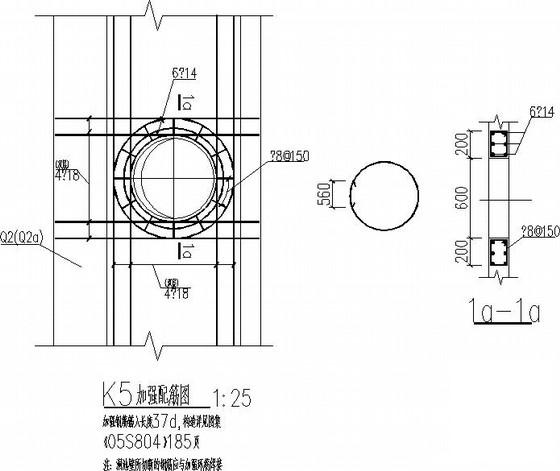

粗格栅图纸 - 2 -
粗格栅图纸 - 3 -
粗格栅图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1.14 MB
- 收藏次数：0
-
文件名称：
附件-995878589879788000977.zip
