2层农产品交易市场全套电气施工CAD图纸(2020)

  • 建筑类别:商业
  • 建筑高度类型:单层建筑,多层建筑
  • 建筑设计结构形式:钢结构,其他结构
  • 建筑地上层数:1/2层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 设计年代:近代
  • 负荷等级:二级,三级
  • 防雷等级:第二类
  • 接地方式:TN-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,其它

该附件为农产品交易市场全套 电气施工图 (2020)。

概况:
该项目为贵州某产地农产品交易市场项目。
水产、家禽及苗木交易区:地上一层。总建筑面积2059.36平方米,建筑最高9.6米,建筑设计结构形式为钢架结构,抗震烈度为6度。配电房间、发电机房设在管理用房负一层,消防控制室设在管理用房负一层直通室外。
农贸市场及干货加工交易区:地上二层。总建筑面积3143.72平方米,建筑最高13.2米,建筑设计结构形式为框架结构。
蔬菜与水果交易区:地上一层。总建筑面积2059.36平方米,建筑最高9.6米,建筑设计结构形式为框架结构。
门卫值班室建筑层数:地上一层。建筑设计结构形式框架结构;抗震设防烈度:七度;合理使用年限:50年。

设计范围:
动力系统;照明系统;建筑物防雷、接地系统及安全措施;
火灾自动报警系统;电气火灾监控系统;消防电源监控系统;防火门监控系统。

部分图纸摘录:

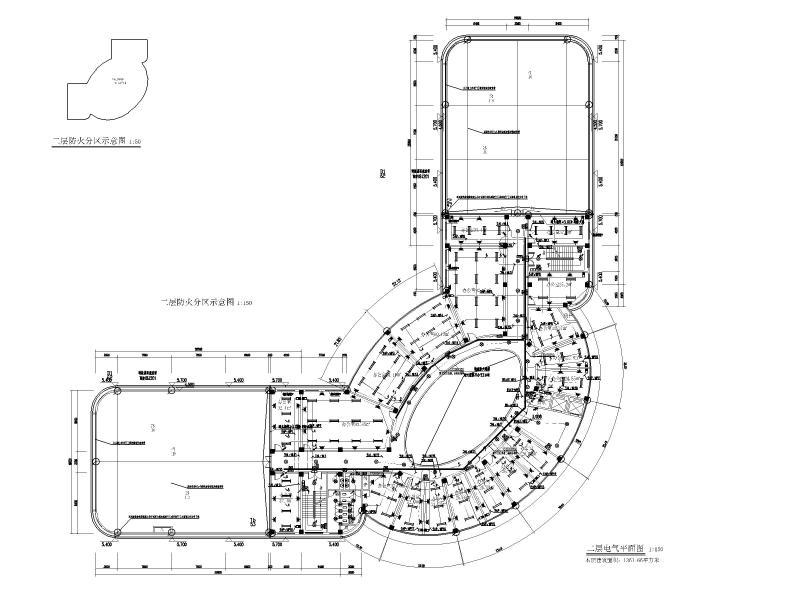

电气平面图

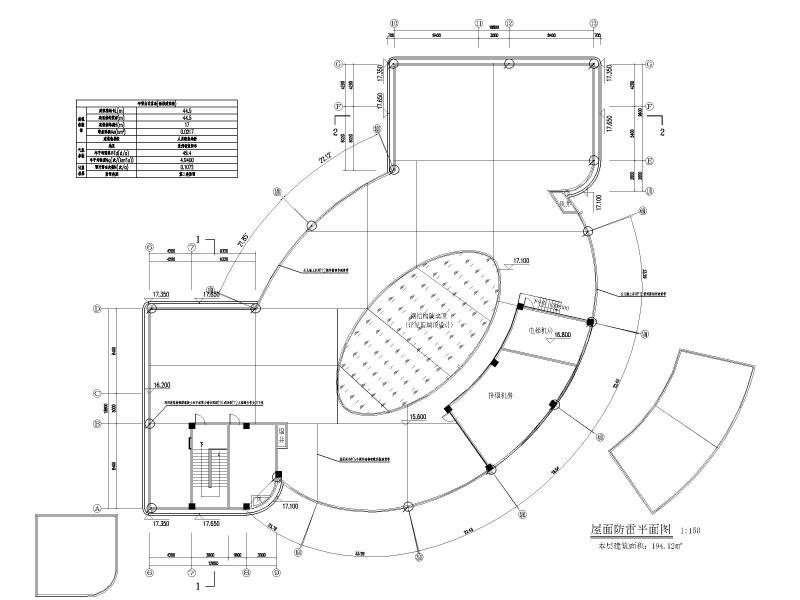

防雷平面图

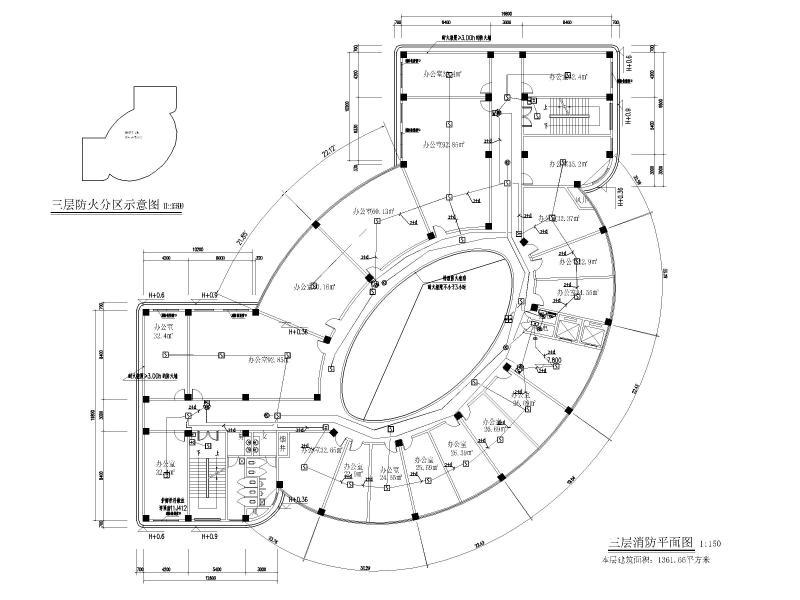

消防平面图

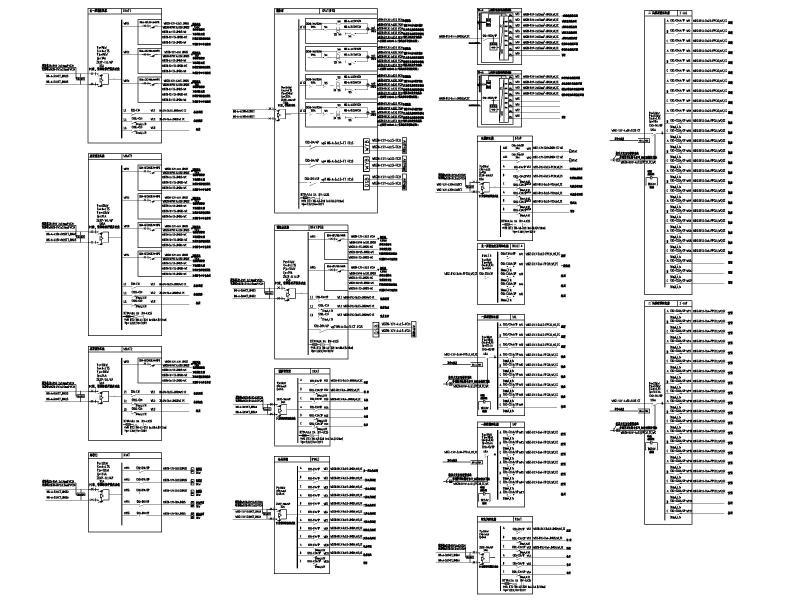

配电系统图

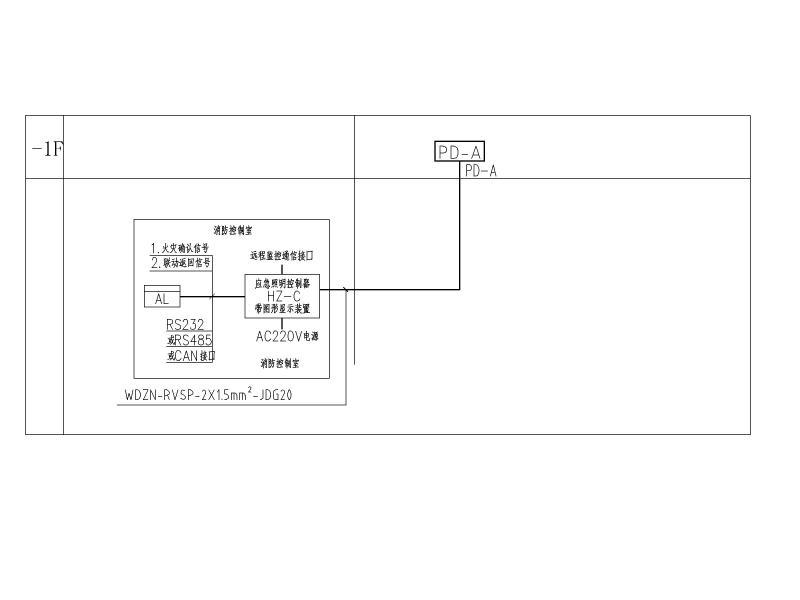

应急照明系统图


火灾自动报警系统图
电气火灾监控及消防电源监控系统图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 电气全套图纸 - 1
    电气全套图纸 - 1
  • 电气全套图纸 - 2
    电气全套图纸 - 2
  • 电气全套图纸 - 3
    电气全套图纸 - 3
  • 电气全套图纸 - 4
    电气全套图纸 - 4
  • 电气全套图纸 - 5
    电气全套图纸 - 5
  • 电气全套图纸 - 6
    电气全套图纸 - 6
  • 电气全套图纸 - 7
    电气全套图纸 - 7
以上是部分截图,请下载附件后查看完整高清内容
