18层温泉度假酒店给排水施工CAD图纸2020
-
建筑类别：宾馆,酒店
-
建筑高度类型：高层建筑
-
建筑设计面积：24508.47平方米
-
建筑地上层数：18层
-
建筑地下层数：3层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
生活供水设计：生活给水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统,灭火器配置系统
-
供水方式：市政供水
-
项目所在地：贵州
-
设计详细说明：有
项目概要：
该项目名称为“乌当区瑰御温泉度假酒店建设项目”，位于贵州省贵阳市乌当区。总建筑面积约为24508.47m2，地下3层，地上18层，建筑高度77.3m，建筑定性为一类高层酒店,该项目抗震设防烈度为6度
设计范围：
该资料仅对红线范围内生活给水系统、生活排水系统、室内消火栓给水系统、自动喷水灭火系统、七氟丙烷气体灭火系统、建筑灭火器、雨水及空调冷凝水等做设计。
内容展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

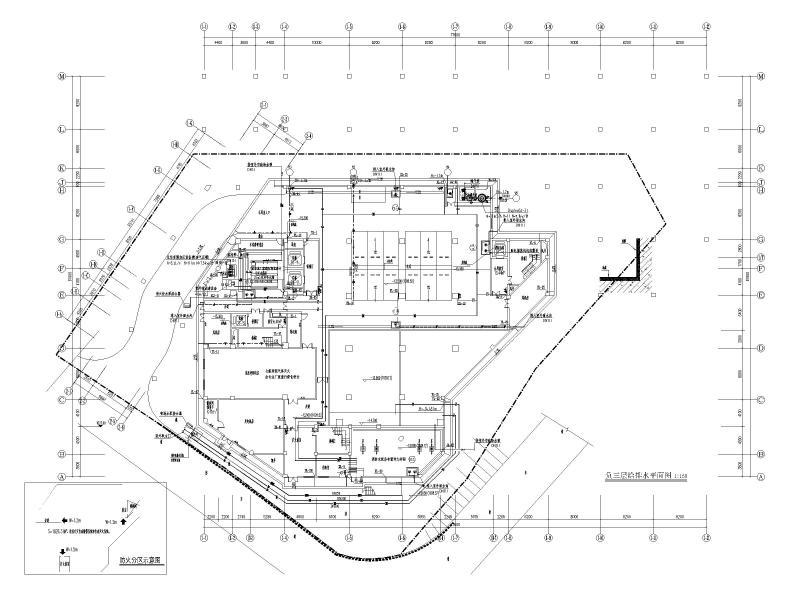

度假酒店给排水 - 1 -

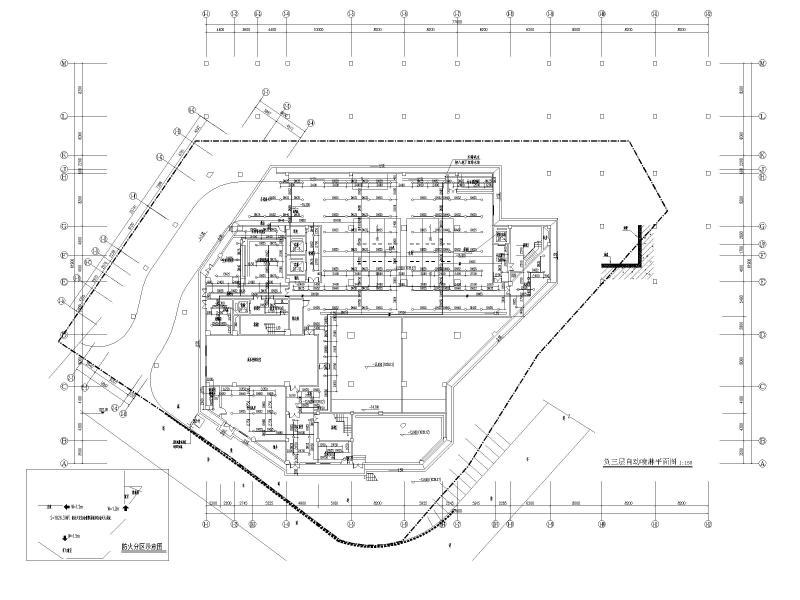

度假酒店给排水 - 2 -

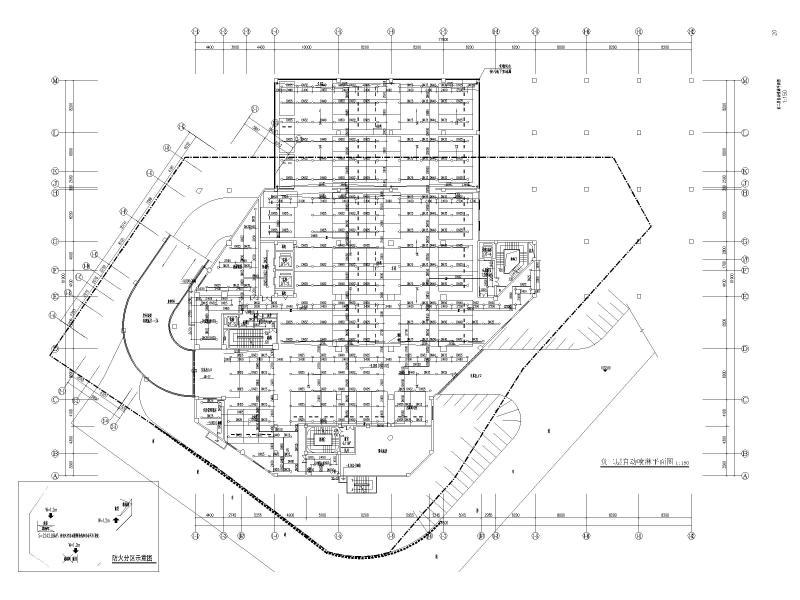

度假酒店给排水 - 3 -

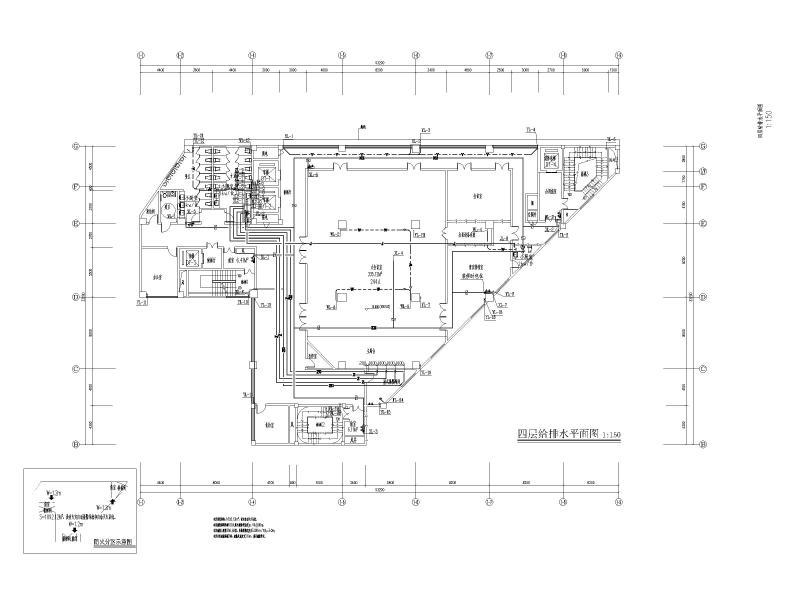

度假酒店给排水 - 4 -

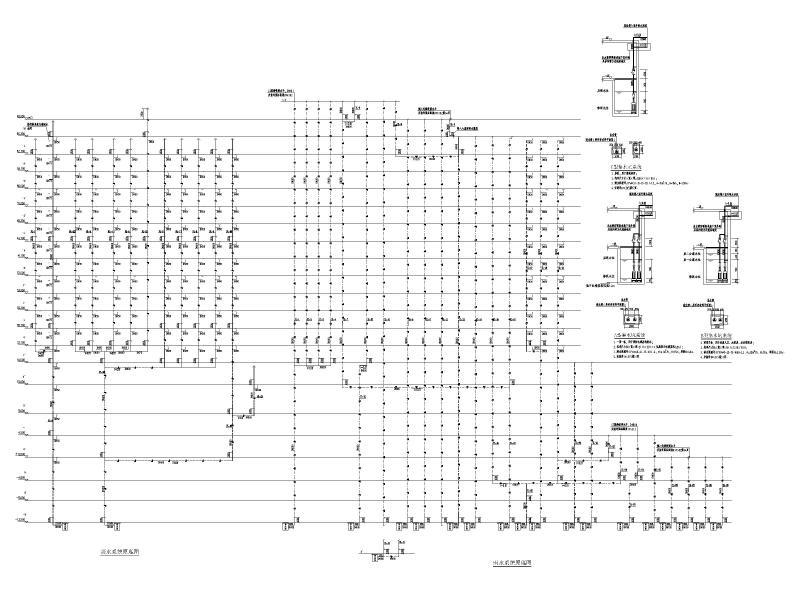

度假酒店给排水 - 5 -
度假酒店给排水 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-10
- 评论次数：0
- 浏览次数：0
- 文件大小：7.8 MB
- 收藏次数：0
-
文件名称：
附件-996999865790565599.rar
度假酒店给排水下载
