2层粮仓、业务用房、门卫及厕所电气CAD施工图纸

  • 建筑类别:办公,工业建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:2000平方米
  • 建筑地上层数:1/2层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:等电位联结
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 接地方式:TN-C-S
  • 项目所在地:贵州
  • 强电设计:供配电系统,应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,通信系统,信息网络系统,其它

该附件为 粮仓、业务用房、门卫及厕所电气图纸。

概况:
该项目为贵阳粮仓、业务用房、门卫、厕所。
散装平房仓:钢筋混凝土折线形屋架结构,单层,建筑高度11.13m,建筑面积1923.86m,火灾危险性分类为丙类。本建筑散装平房仓作业设备均为移动设备、机械化程度不高,不属于粉尘爆炸危险区。
门卫、厕所:钢筋混凝土框架结构,建筑面积57.33m,高度4.5m。

设计范围:
配电系统;照明系统;应急照明;高低压一次系统;
防雷接地系统;消防控制系统;粮情测控系统;
等电位联结;通信系统;网络系统。

部分图纸摘录:

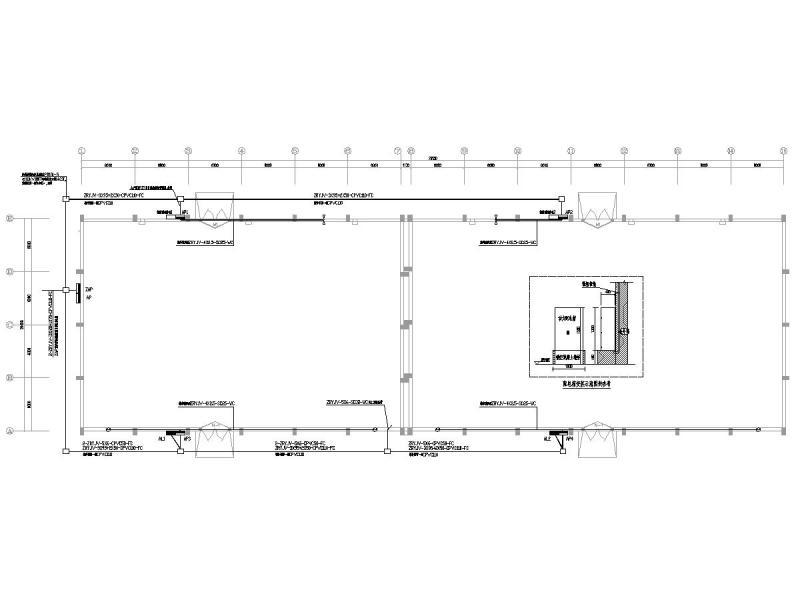

配电平面图

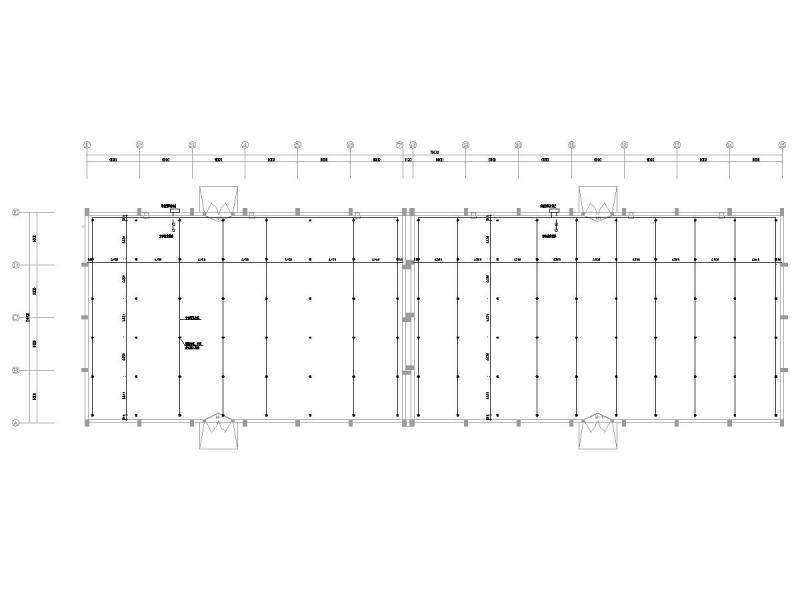

测控平面图

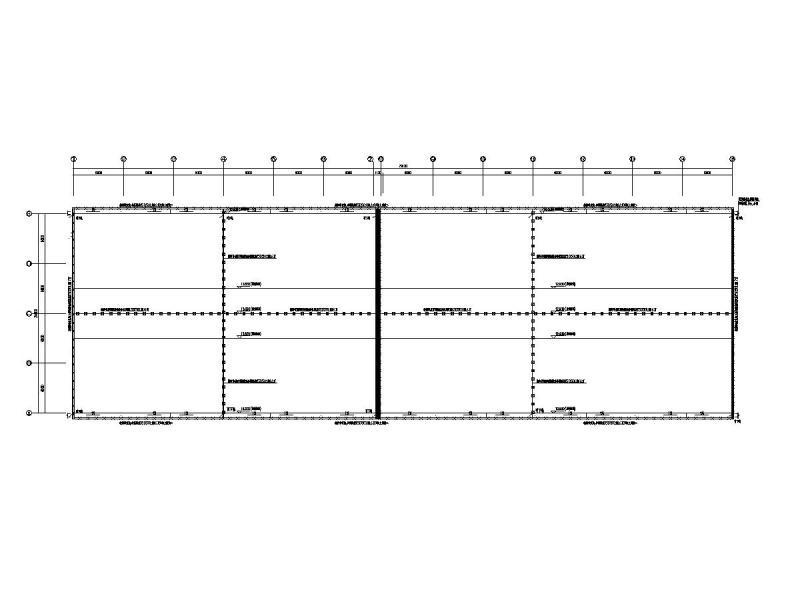

屋顶防雷平面图

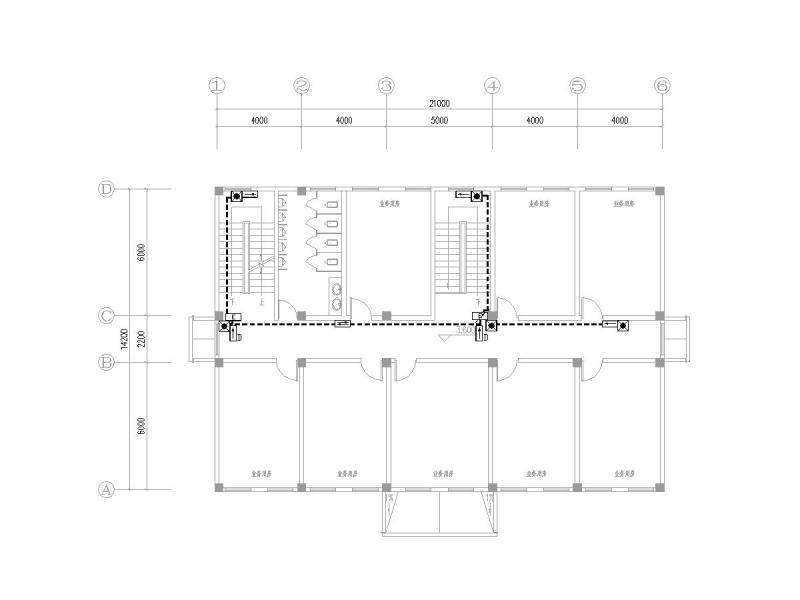

应急照明及疏散指示平面图

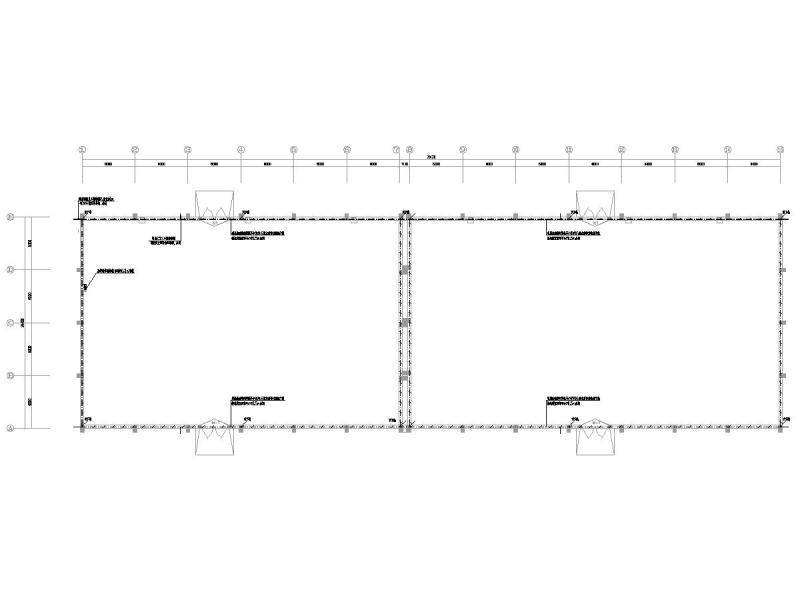

基础接地及等电位联结平面图




室外低压配电总平面图



配电箱系统图




高低压一次系统图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 门卫电气施工图 - 1
    门卫电气施工图 - 1
  • 门卫电气施工图 - 2
    门卫电气施工图 - 2
  • 门卫电气施工图 - 3
    门卫电气施工图 - 3
  • 门卫电气施工图 - 4
    门卫电气施工图 - 4
  • 门卫电气施工图 - 5
    门卫电气施工图 - 5
  • 门卫电气施工图 - 6
    门卫电气施工图 - 6
  • 门卫电气施工图 - 7
    门卫电气施工图 - 7
  • 门卫电气施工图 - 8
    门卫电气施工图 - 8
以上是部分截图,请下载附件后查看完整高清内容
