1100平米医院洁净手术室安装工程设计方案设计CAD初设图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑设计面积:1100平方米
  • 图纸设计深度:方案(初设图)
  • 参考图纸:15张
  • 设计年代:近代
  • 设计内容:空调, 通风, 洁净, 冷热源, 其它
  • 冷热源:空气源热泵
  • 空调系统:全空气系统
  • 洁净等级:百级, 万级
  • 项目所在地:广东

附件详情

  • 空调设计说明
  • 医气设计说明
  • 装修施工设计说明
  • 空调设备一缆表
  • 空调控制原理图
  • 给排水平面图
  • 医气平面图
  • 风口布置平面图
  • 风管平面图
  • 空调水管平面图
  • 空调水系统图
  • 手术室 平面布置图
  • 地面铺装平面图
  • 吊顶平面图

附件详情

稿件为广东湛江某医院洁净手术部安装工程设计方案图纸。手术部位于病房6层,一级手术室2间,三级手术室 6间,工程面积1100平方米,设计冷负荷320kw。
设计内容:手术室的净化空调系统设计,医用供气系统设计,以及装饰装修设计,空调系统自控设计。其中手术部共设5个空调系统,一级手术室各独用一个净化空调系统,三级手术室相邻两间共用一个系统。洁净走廊为一个系统,无菌辅房间共用一个空调系统,半清洁辅房共用一个系统,空调系统新风采用集中处理。

,图纸共15张。

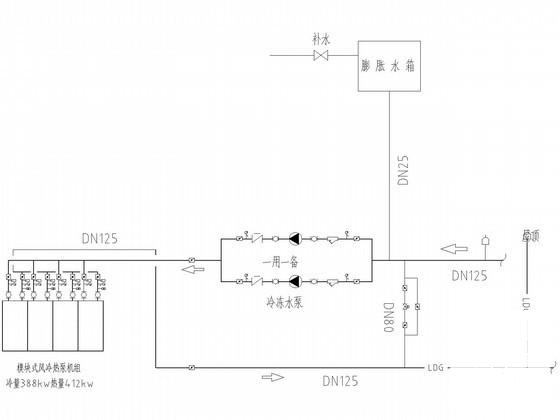

空调水系统图

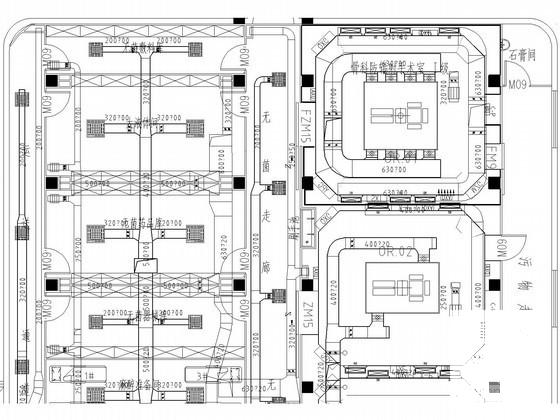

风管平面大样

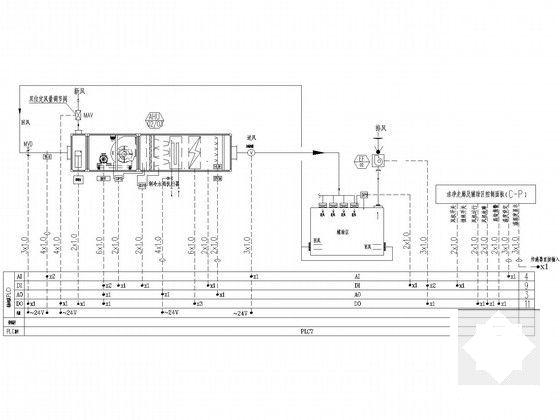

AHU空调自控原理图

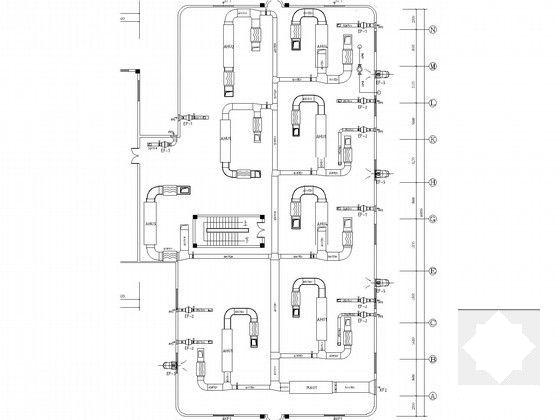

屋顶风管平面图

屋顶空调水管平面图

医气平面图

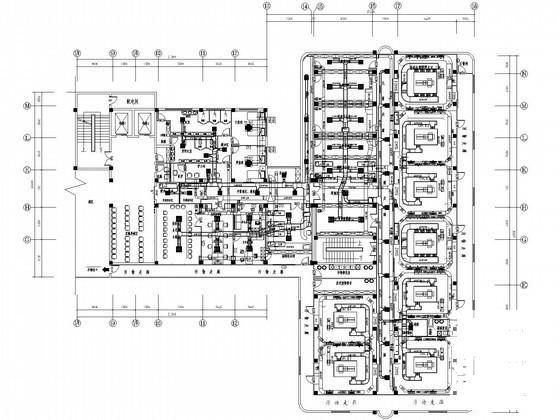

洁净手术室设计方案图
