10691平米医院病房楼空调通风施工CAD大样图

  • 建筑类别:医疗建筑
  • 建筑类型:多层建筑
  • 建筑设计面积:10691.10平方米
  • 建筑高度:32.5m
  • 地上楼层:8
  • 地下楼层:1
  • 设计阶段:施工图设计
  • 设计内容:空调,通风,防火排烟
  • 设计说明:有
  • 空调系统:低温送风
  • 冷热源:冷水空调
  • 参考图纸:20张以下

附件详情

  • 设计施工说明
  • 主要设备材料表

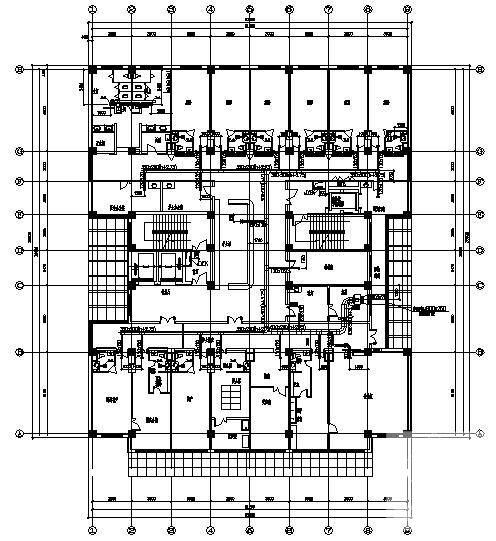

  • 空调风管平面图
  • 空调水管平面图
  • 通风平面图
  • 排风平面图

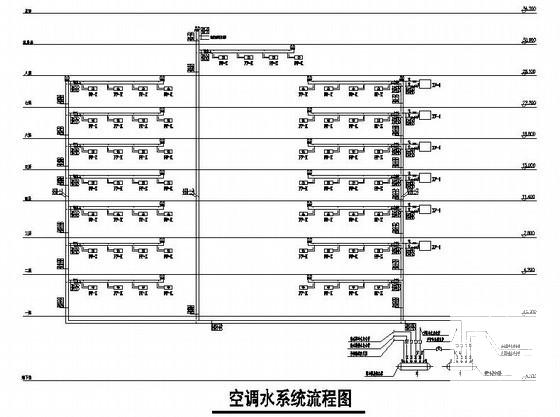

  • 空调水系统流程图

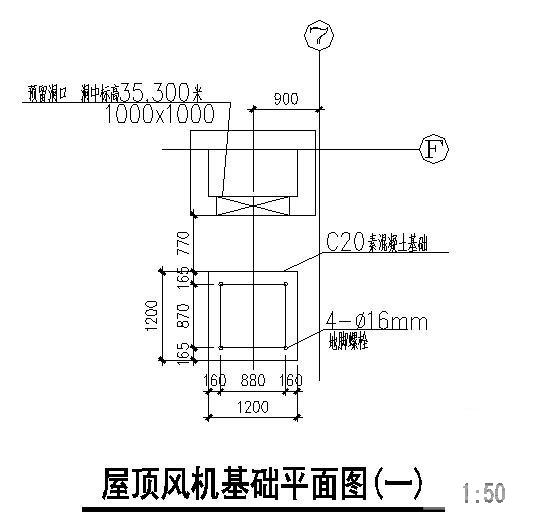

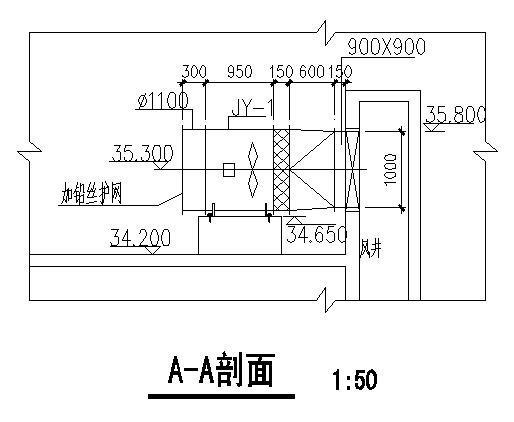

  • 大样图

附件详情

该项目为河北保定某医院病房楼,总床位320张。本楼建筑主体为工字形布局,功能以病房为主,首层为住院部药房等功能用房,二至七层为各功能病房,八层为手术室,地下一层,地上八层,局部九层为设备用房(电梯机房,水箱间,手术室洁净空调机房)。
该项目总建筑面积10691.10平米。本楼一层层高4.20米,二至六层层高3.60米,七层层高3.9米,八层层高4.8米,设备层层高3.9米,地下室层高4.80米。室内外高差0.60米,建筑总高度32.50米,建筑最高点高度36.00米。
该资料包括该资料包括空调系统、通风系统、防排烟系统。经甲方确认,八层手术室及其服务房间洁净空调设计不在本次空调设计范围内。
空调系统:该项目空调设计为风机盘管加新风集中空调系统,空调冷热源均由地下制冷机房供给。由于甲方未确定制冷方式,地下制冷机房部分由甲方另行委托设计。该项目空调系统夏季供水温度7℃,回水温度12℃....
通风系统:该项目公共卫生间及病房内卫生间设机械排风。通风换气次数为10次/小时。公共卫生间排风直接排入土建风井,病房内卫生间排风在七层顶通过排风管排入土建风井。在屋顶设排风机将卫生间污浊的空气排出室外....
防排烟系统:该项目地下室均采用自然排烟,内走道均采用自然排烟。该项目共设两个加压系统,火灾时分别对防烟楼梯间前室及合用前室加压,由消防控制中心控制;送风口应....图纸13张。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 病房楼空调 - 1
    病房楼空调 - 1
  • 病房楼空调 - 2
    病房楼空调 - 2
  • 病房楼空调 - 3
    病房楼空调 - 3
  • 病房楼空调 - 4
    病房楼空调 - 4
以上是部分截图,请下载附件后查看完整高清内容
