44207平米19层医院病房综合楼空调通风排烟系统设计施工CAD图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:高层建筑
  • 建筑设计面积:44207平方米
  • 地上层数:19层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:35张
  • 设计年代:近代
  • 设计内容:空调,通风,防排烟,冷热源
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 水系统:双管制,闭式
  • 项目所在地:山东

附件详情

一、项目概要:
该项目为一类高层建筑,建筑耐火等级为一级, 建筑设计使用年限为50年。总建筑面积44207平方米,地上十九层,地下一层,建筑高度82.10m...
二、冷热源:
1.本楼的蒸汽源来自院区内的蒸汽管网。
2.蒸汽溴化锂吸收式冷水机组作为空调冷源。
3.空调冷热水系统采用微机变频水泵加稳压罐定压...
三、空调系统:
1.调水系统为变流量闭式循环双管制系统,循环水泵均为变频控制,三层(手术部)单设冷热源及水系统。
2.空调房间采用风机盘管加新风的空调方式...
四、通风排烟系统:
1.内走廊及地下机房采用机械排烟系统。卫生间,浴室及暗房间采用机械排风系统。
2.主楼内走道排烟系统按防火分区设置,排烟量为60m /m ...

图纸共35张。

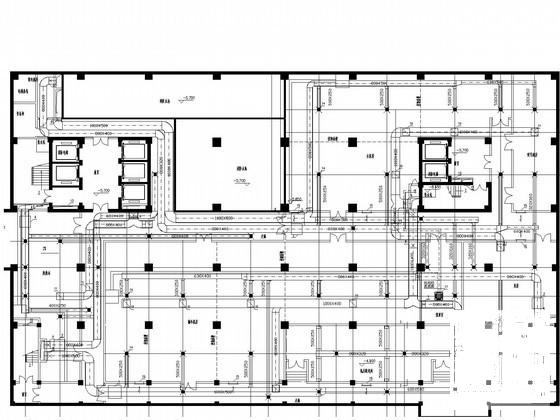

地下室通风平面图

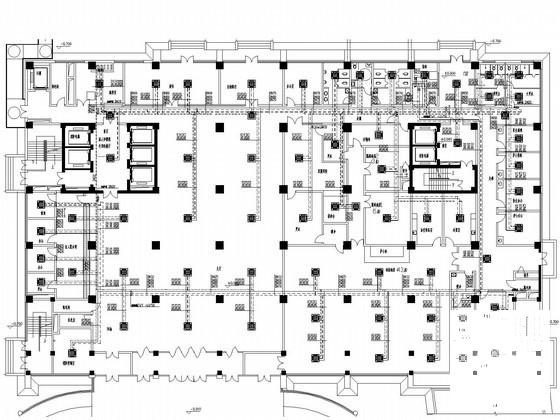

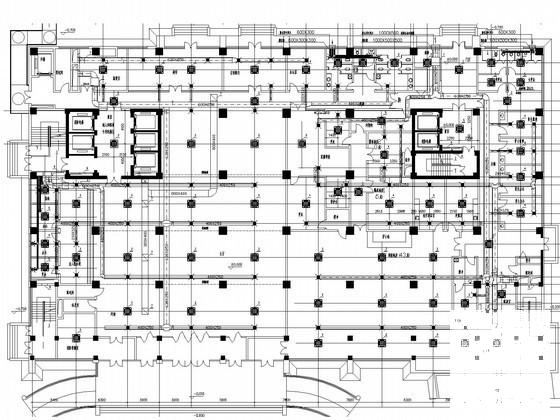

空调配管平面图

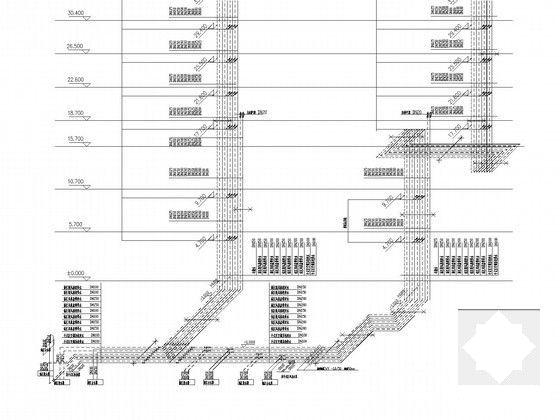

空调水系统图

冷温水冷却水系统图

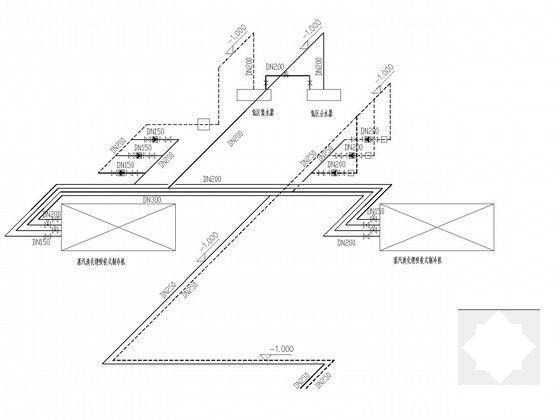

制冷机房配管系统流程图
