火车站广场地下室电气CAD施工图纸

  • 建筑类别:交通建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:18176.21平方米
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 图纸设计格式:天正建筑CAD 7.0
  • 地下室用途:其它
  • 负荷等级:二级,三级
  • 接地方式:TN-S
  • 项目所在地:福建
  • 强电设计:供配电系统,电气照明,接地安全,其它
  • 弱电设计:视频监控系统,其它

该附件为厦门某火车站广场地下室电气图纸。

概况:
该项目位于厦门市某火车站,总占地面积216103.7283平方米。总共一层地下室,建筑总面积为18176.21平方米。本项目为火车站南广场及其片区市政配套工程。本项目规模属于大型建筑,建筑耐火等级为一级,结构为框架剪力墙结构。

设计范围:
照明配电系统;防雷接地系统;
智能照明系统;监控系统等

部分图纸摘录:

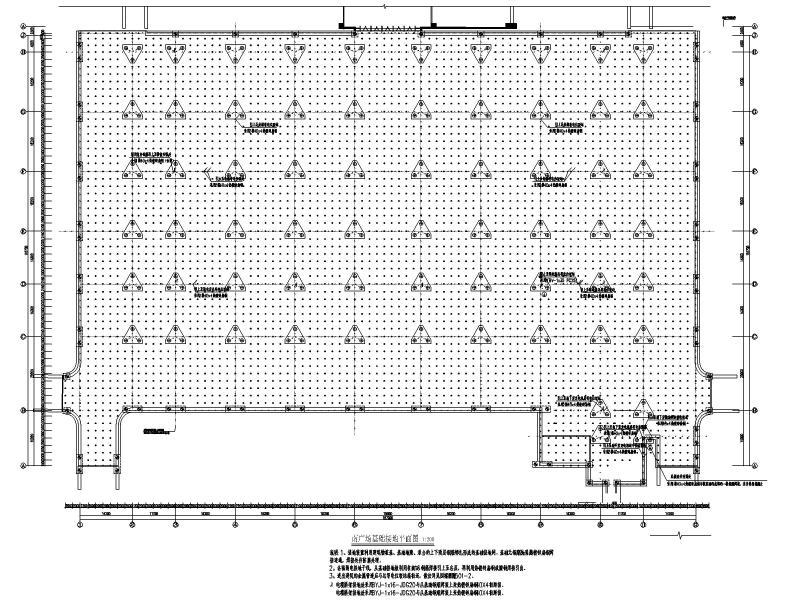

基础接地平面图

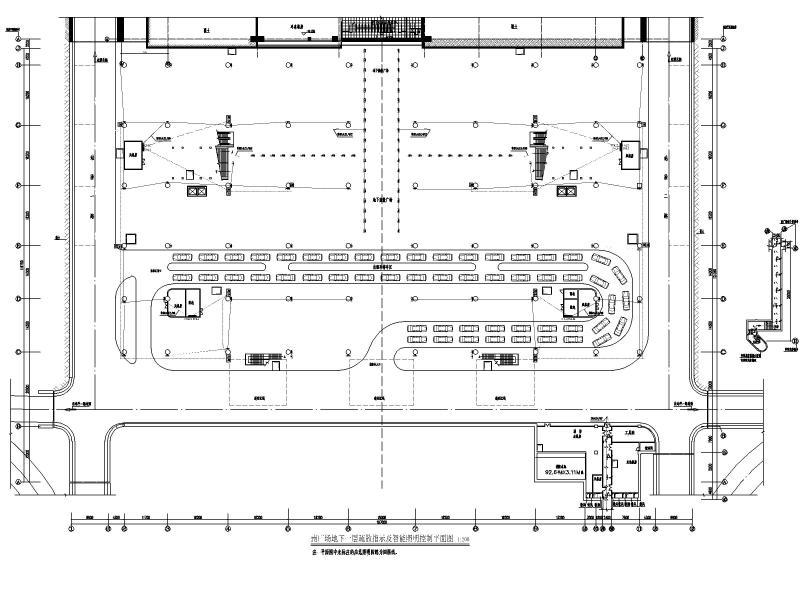

疏散指示及智能照明控制平面图

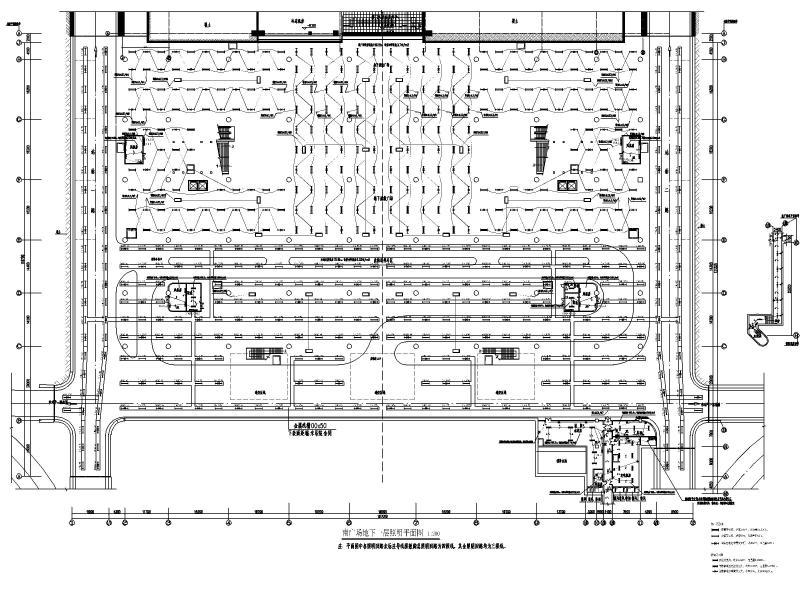

照明平面图

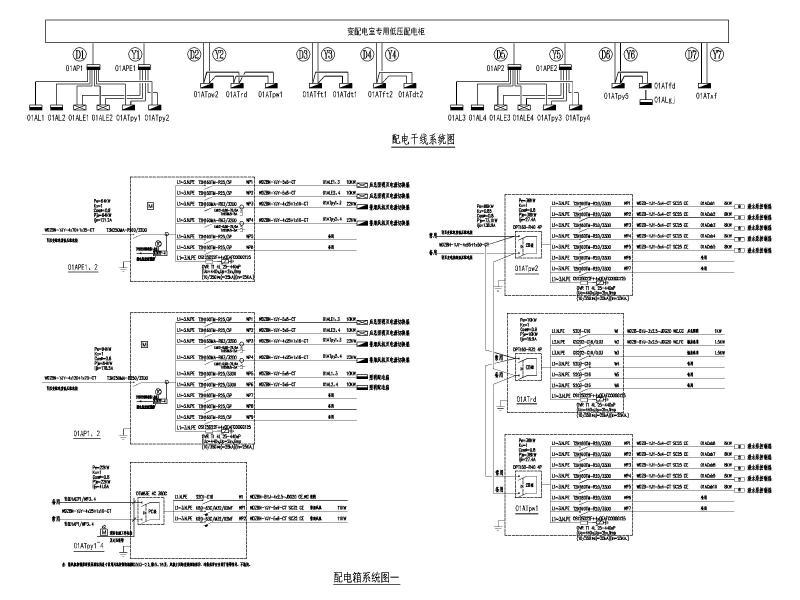

配电系统图

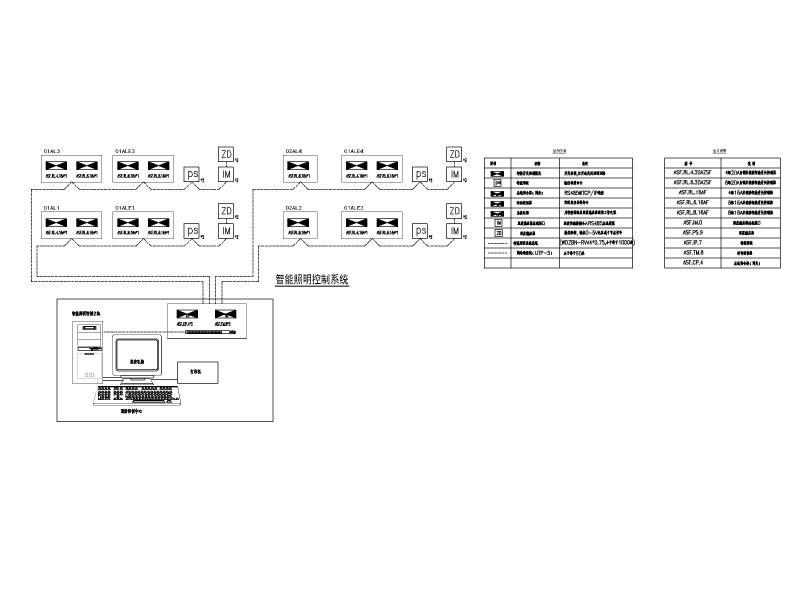

智能照明系统图




闭路监控系统网络拓扑图


以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下室电气施工图 - 1
    地下室电气施工图 - 1
  • 地下室电气施工图 - 2
    地下室电气施工图 - 2
  • 地下室电气施工图 - 3
    地下室电气施工图 - 3
  • 地下室电气施工图 - 4
    地下室电气施工图 - 4
  • 地下室电气施工图 - 5
    地下室电气施工图 - 5
  • 地下室电气施工图 - 6
    地下室电气施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
