两层化工厂房辅楼电气施工CAD图纸(2017)

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:其他结构
  • 建筑设计面积:2299.9平方米
  • 建筑地上层数:2层
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:防雷接地,等电位联结
  • 负荷等级:三级
  • 防雷等级:第二类
  • 火灾保护分级:二级
  • 接地方式:TN-S
  • 项目所在地:江苏
  • 强电设计:供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计:火灾自动报警系统,综合布线系统,其它

该附件为两层化工厂房辅楼 电气施工图 (2017)。

概况:
该项目为江苏某化工企业生产厂房(辅楼),总建筑面积2299.9平方米,建筑高度9米。建筑耐火等级为二级。主要结构类型为框架结构。

设计范围:
配电系统;照明、插座系统;
建筑物防雷、接地系统及安全措施;
火灾自动报警及消防联动控制系统;
综合布线系统;应急照明;等电位联结。

部分图纸摘录:

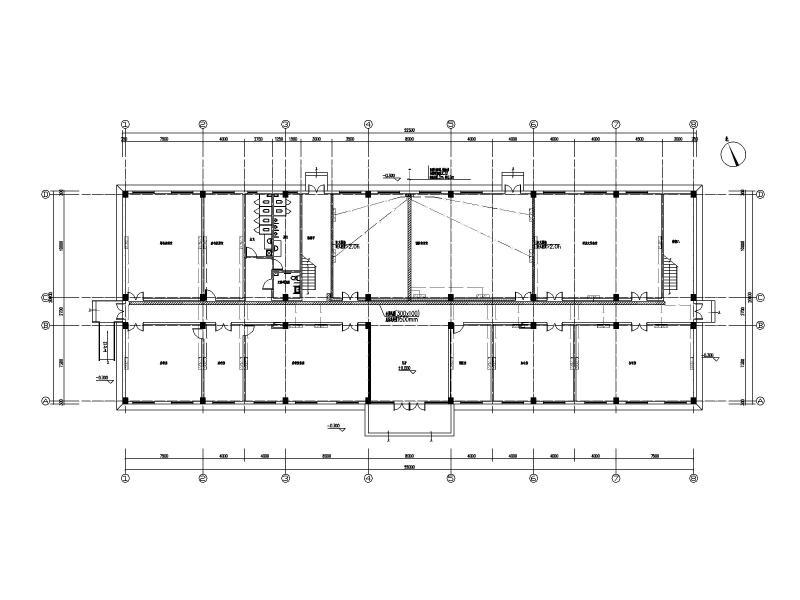

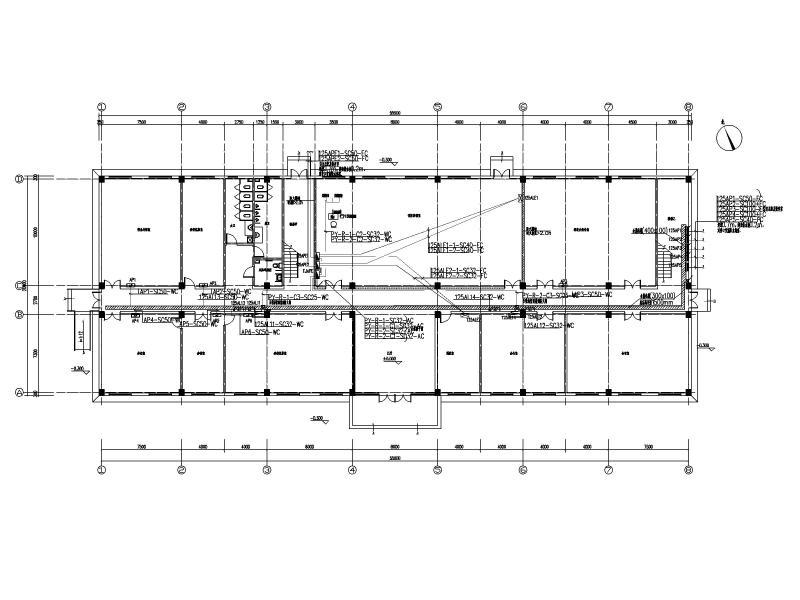

配电平面图
火灾报警平面图

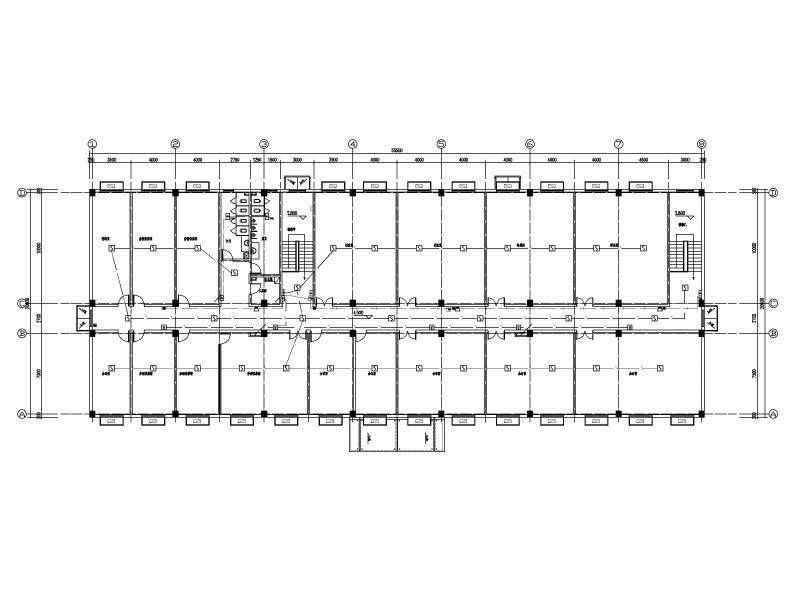

综合布线平面图

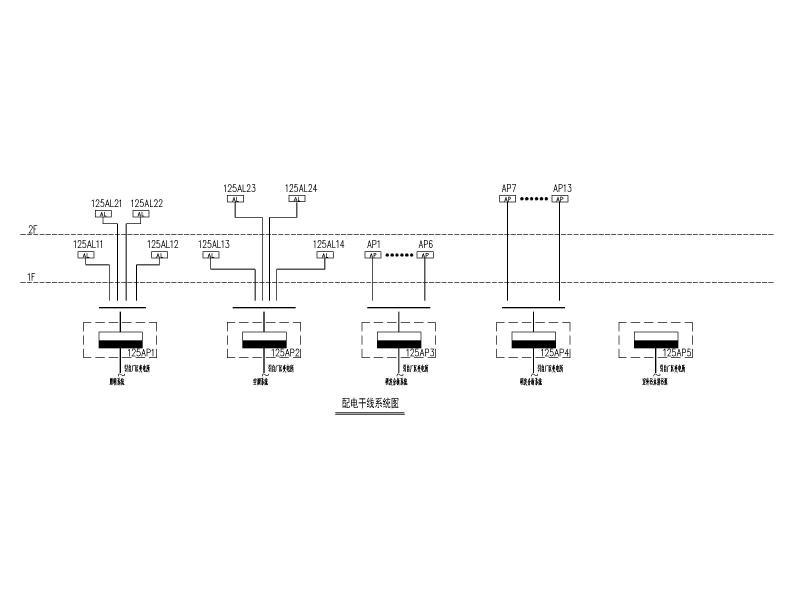

配电干线系统图

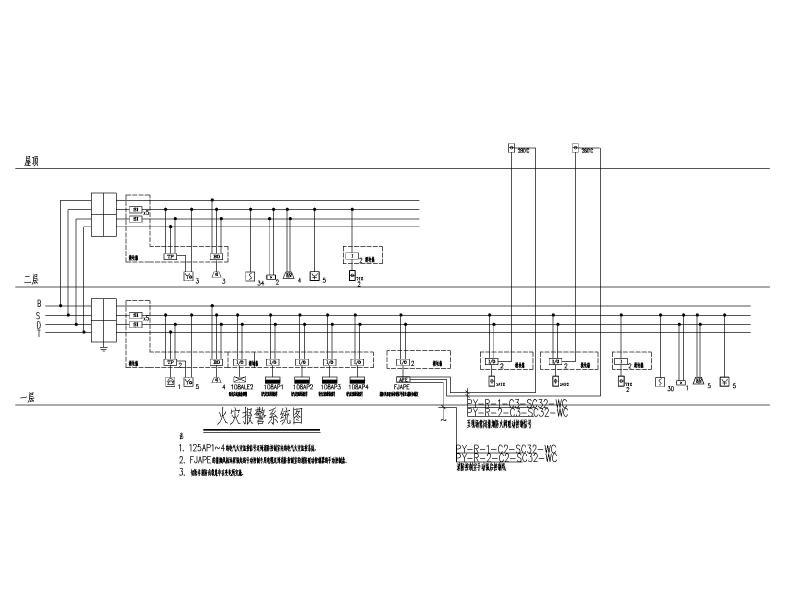

火灾报警系统图



综合布线系统图
应急照明控制原理图
图纸内容全览


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 厂房电气施工图纸 - 1
    厂房电气施工图纸 - 1
  • 厂房电气施工图纸 - 2
    厂房电气施工图纸 - 2
  • 厂房电气施工图纸 - 3
    厂房电气施工图纸 - 3
  • 厂房电气施工图纸 - 4
    厂房电气施工图纸 - 4
  • 厂房电气施工图纸 - 5
    厂房电气施工图纸 - 5
  • 厂房电气施工图纸 - 6
    厂房电气施工图纸 - 6
  • 厂房电气施工图纸 - 7
    厂房电气施工图纸 - 7
  • 厂房电气施工图纸 - 8
    厂房电气施工图纸 - 8
以上是部分截图,请下载附件后查看完整高清内容
