市政排水工程雨污水管道不同管径检查井结构CAD图纸

附件详情

本图纸为 市政工程 雨污水管道施工时对应不同管径的检查井结构尺寸图,非常适用于进行 技术交底 使用或模板加工使用图纸。
……
模板制作:
1、井身模板按照50cm高每节进行制作。
2、各型号的检查井模板总高度按照图中所标示的高度取50cm倍数,不足50cm的可做成50cm,要保证模板总高大于井深。
3、圆形检查井外侧模板每节做成两块便于安装,内侧模板每节做成4块,并增加一个楔形块便于脱模。
4、井身模板需设置肋板,保证模板强度及刚度,但是模板不要太重,保证装拆方便。
……
共9张。

直径1250雨水检查井

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

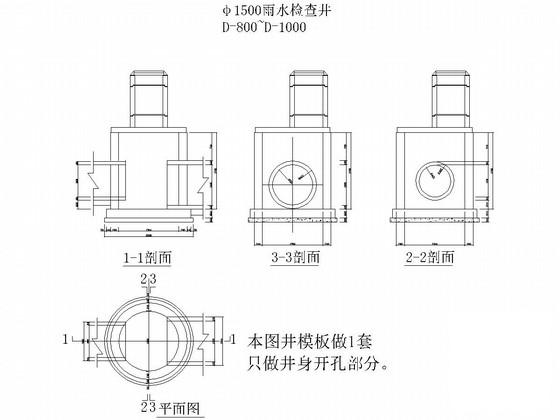

  • 市政排水检查井 - 1
    市政排水检查井 - 1
  • 市政排水检查井 - 2
    市政排水检查井 - 2
以上是部分截图,请下载附件后查看完整高清内容
