[CAD]道路排水工程竣工图纸(污水检查井).dwg

[复制链接]

0

主题

0

帖子

0

积分

超级版主

Rank: 8Rank: 8

积分
0
发表于 6 天前 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


一、项目概要    1、我单位承担桂林市XX区XX路雨、污水管道施工。    2、施工规范:GB50268-97《给排水管道工程施工及验收规范》。    3、主要工程量:雨、污水管Ф400、Ф300、200铪管,Ф110、50    pvc管1121.5米,其中污水管道588.1米,雨水管道533.4米,    雨水检查井21座,雨水口32个。污水检查井38个,修复污水检    查井18个,污水方井8个,修复污水方井6个。      这份参考资料主要包括施工说明及材料表、污水平面图及纵断面图、雨水平面图及纵断面图、雨水篦子 等,共6张图纸。

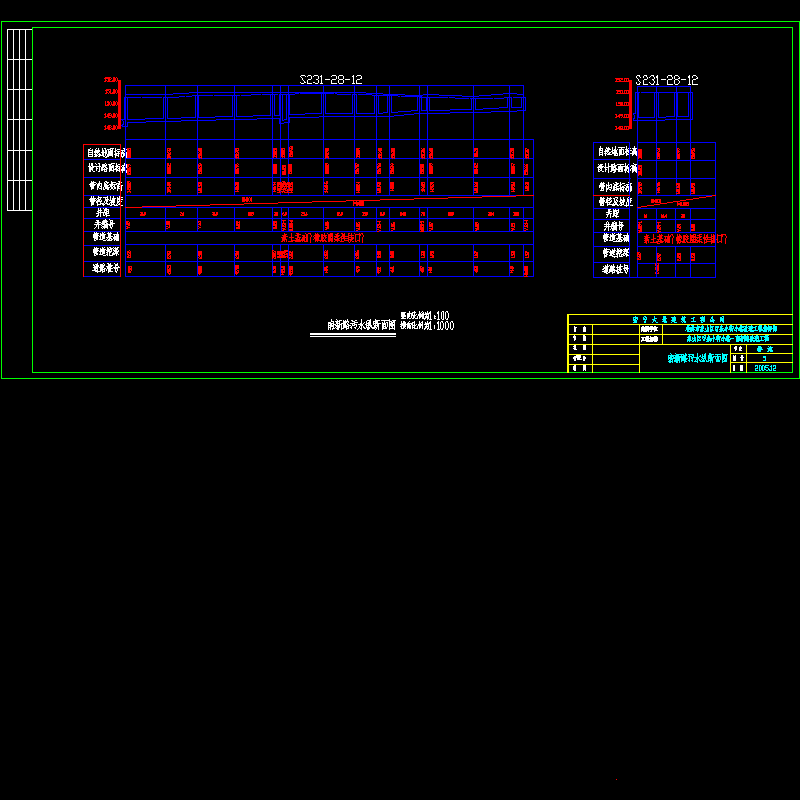

南新路污水纵断面图.dwg
南新路污水纵断面图.dwg

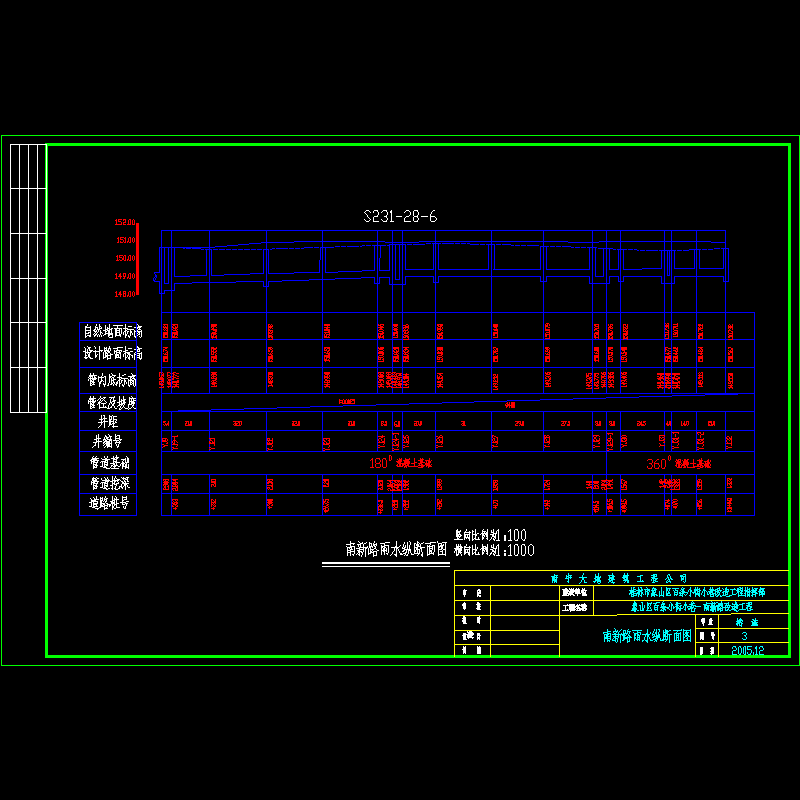

南新路雨水纵断面图.dwg
南新路雨水纵断面图.dwg

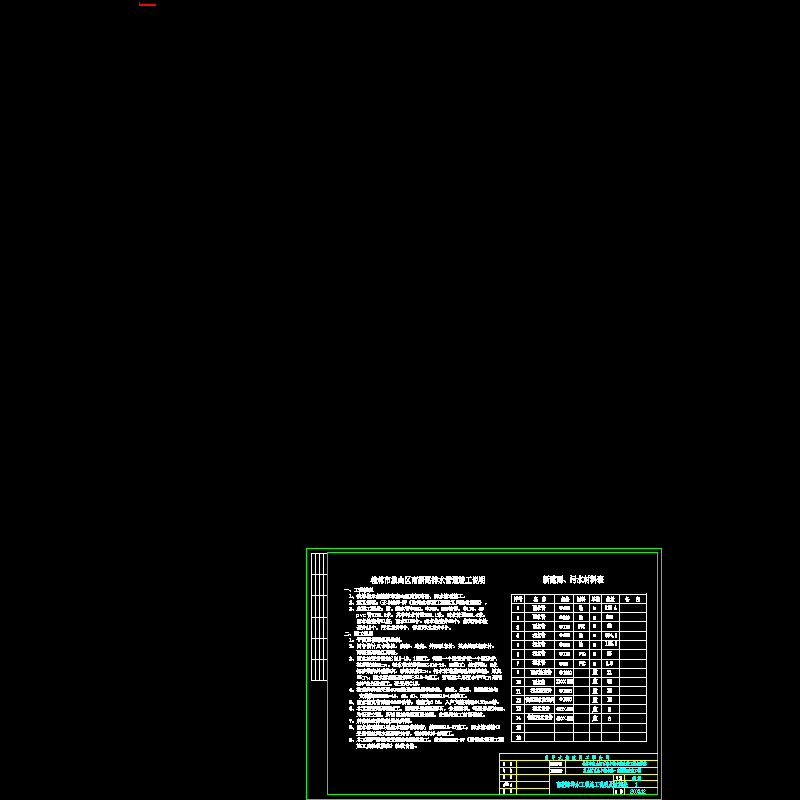

南新路排水工程施工说明及材料表1.dwg
南新路排水工程施工说明及材料表1.dwg

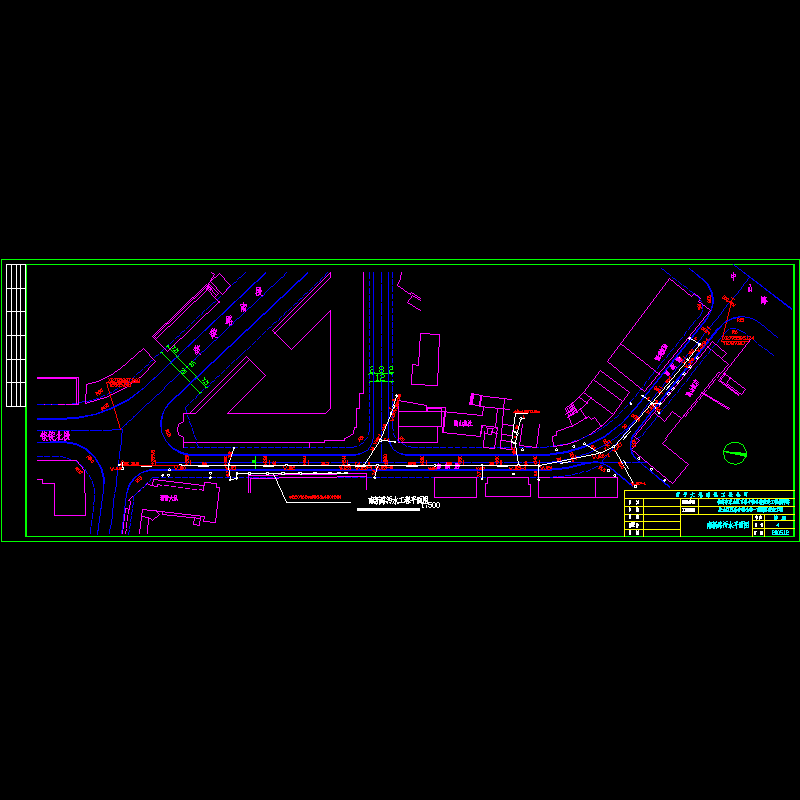

南新路污水平面图1.dwg
南新路污水平面图1.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
