2层4000平米工厂食堂电气施工CAD图纸（2017）

搜索更多资源
  • 建筑类别：餐饮
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：4411.66平方米
  • 建筑地上层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：天正建筑CAD 7.0
  • 设计年代：近代
  • 节点大样：等电位联结
  • 负荷等级：二级,三级
  • 防雷等级：第二类
  • 接地方式：TN-S
  • 项目所在地：湖北
  • 强电设计：供配电系统,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,其它

该附件为4000平米工厂食堂 电气施工图 （2017）。

概况：
该项目为湖北某县汽车零部件产业园食堂。建筑性质为公共建筑，建筑设计结构形式为框架结构。地上两层。总建筑面积为4411.66平方米，建筑高度9m。

设计范围：
电力配电系统；照明系统；建筑物防雷、接地系统及安全；可燃气体报警系统；
电气火灾监控系统；消防电源监控系统；火灾自动报警和消防联动控制系统。

部分图纸摘录：

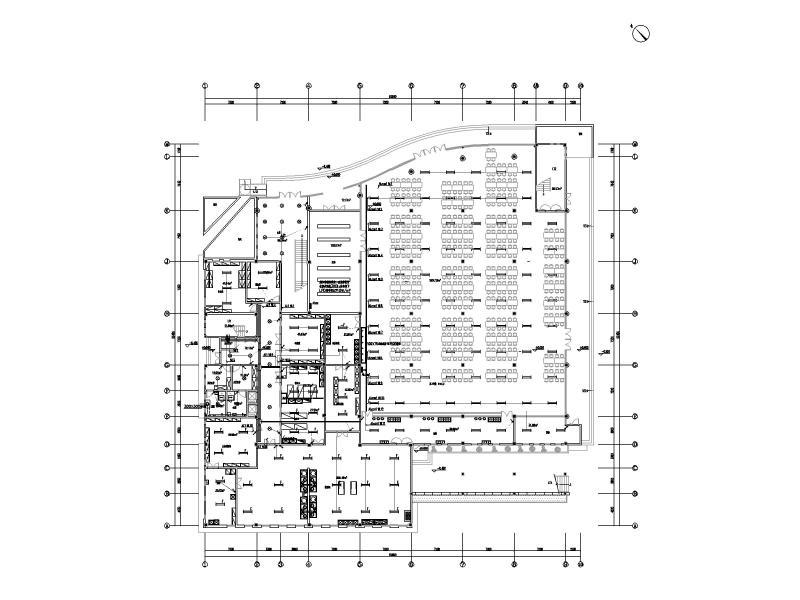

照明平面图

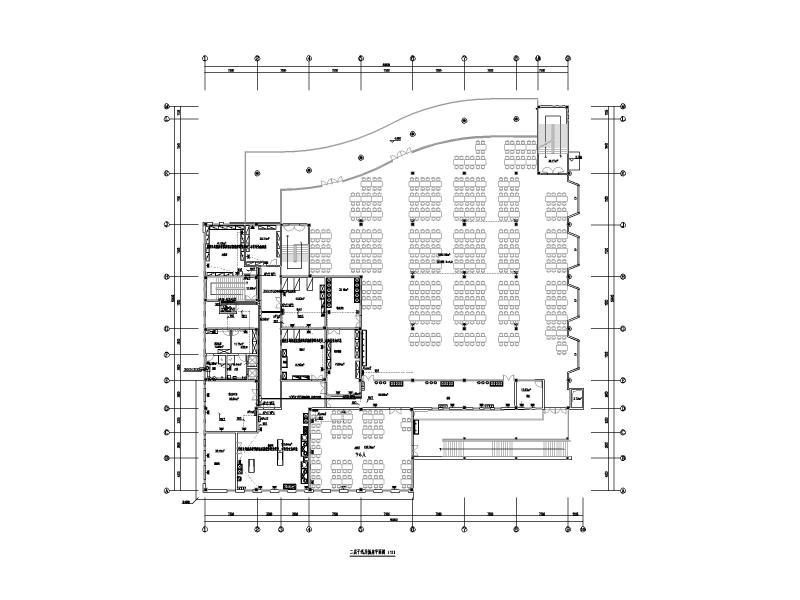

干线及插座平面图

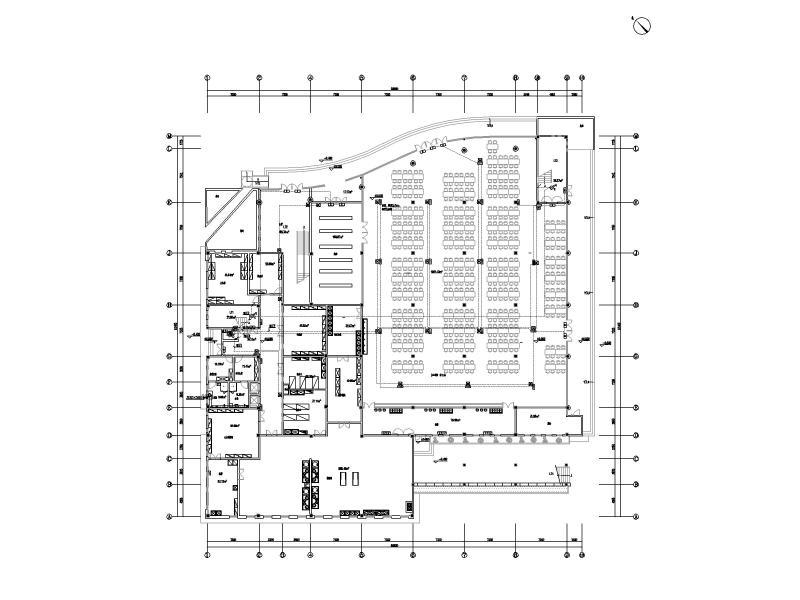

应急照明平面图




配电箱系统图

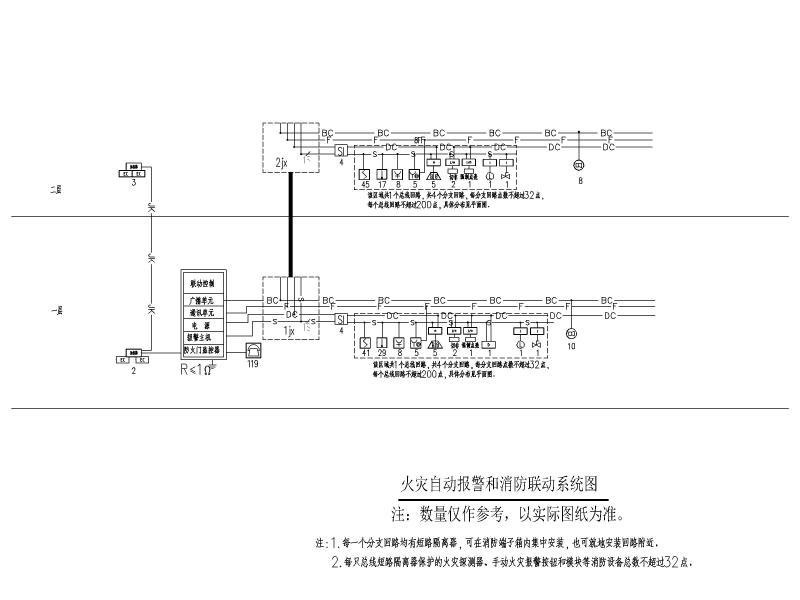

火灾自动报警和消防联动控制系统图


可燃气体报警系统图





应急照明及配电线路控制原理图



图纸内容全览


以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源
  • 工厂电气图纸 - 1
    工厂电气图纸 - 1
  • 工厂电气图纸 - 2
    工厂电气图纸 - 2
  • 工厂电气图纸 - 3
    工厂电气图纸 - 3
  • 工厂电气图纸 - 4
    工厂电气图纸 - 4
  • 工厂电气图纸 - 5
    工厂电气图纸 - 5
  • 工厂电气图纸 - 6
    工厂电气图纸 - 6
  • 工厂电气图纸 - 7
    工厂电气图纸 - 7
  • 工厂电气图纸 - 8
    工厂电气图纸 - 8
以上是部分截图，请下载附件后查看完整高清内容
