设计概况:
工程名称:深圳美术馆新馆及第二图书馆海绵城市施工图设计
工程地点:深圳市龙华区民治办事处管辖区
该项目位于深圳市龙华区民治办事处管辖区,地处腾龙路与中梅路交汇处以东,项目占地面积为39804.03平方米。

设计范围:

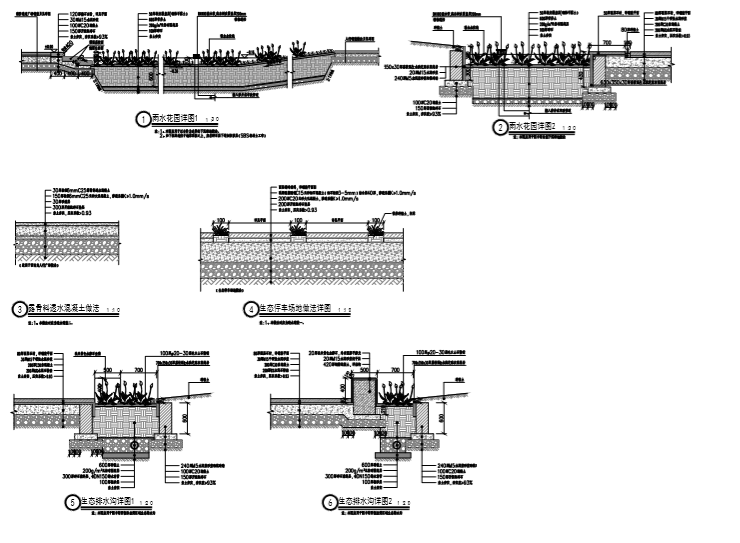

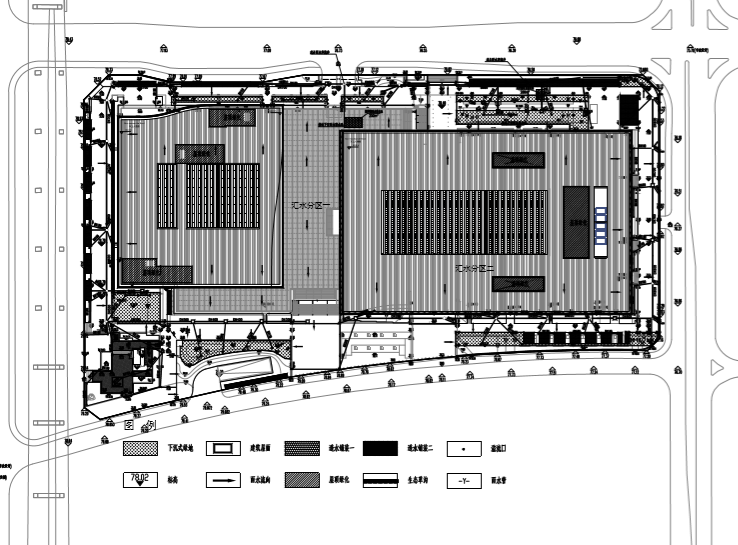

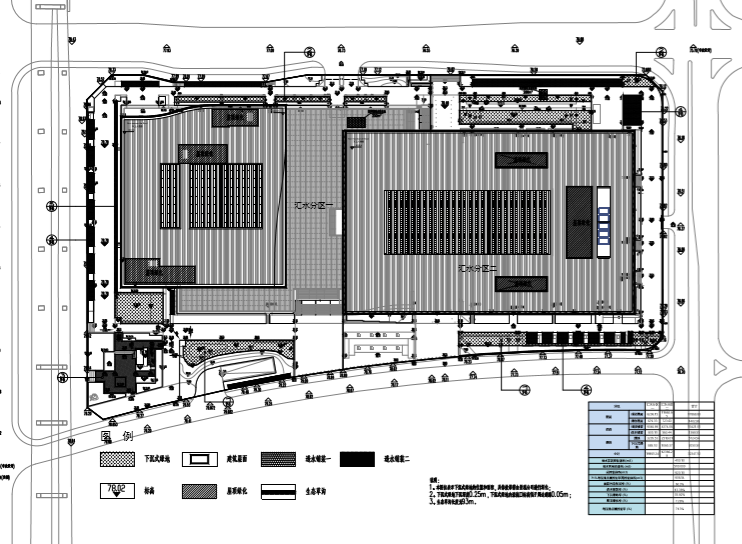

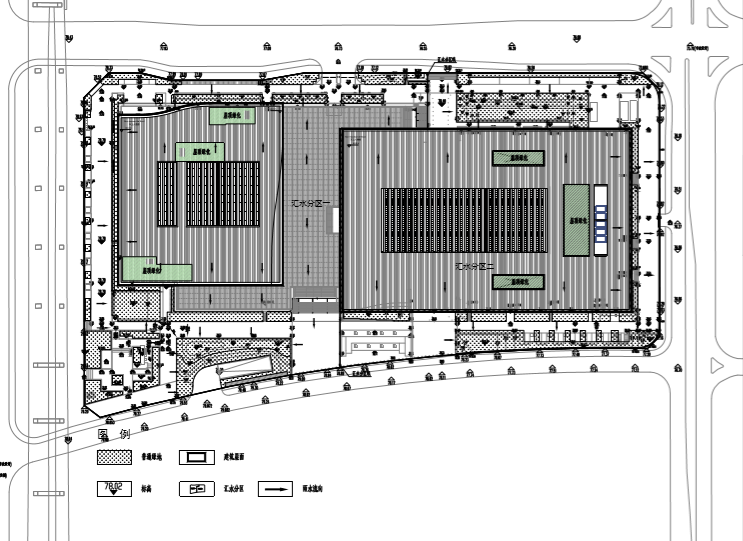

该项目海绵城市专项范围包含项目汇水分区设置、海绵设施布置图及相关大样设计,大样图主要包含雨水花园、透水铺装、纸草沟等。

部分该资料包含:

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 海绵城市大样图 - 1
    海绵城市大样图 - 1
  • 海绵城市大样图 - 2
    海绵城市大样图 - 2
  • 海绵城市大样图 - 3
    海绵城市大样图 - 3
  • 海绵城市大样图 - 4
    海绵城市大样图 - 4
  • 海绵城市大样图 - 5
    海绵城市大样图 - 5
  • 海绵城市大样图 - 6
    海绵城市大样图 - 6
  • 海绵城市大样图 - 7
    海绵城市大样图 - 7
以上是部分截图,请下载附件后查看完整高清内容
