图书馆给排水CAD大样图

附件详情

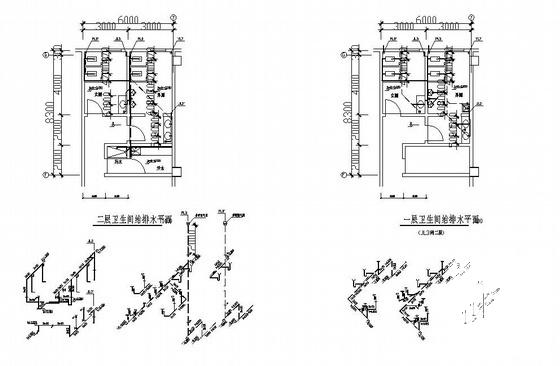

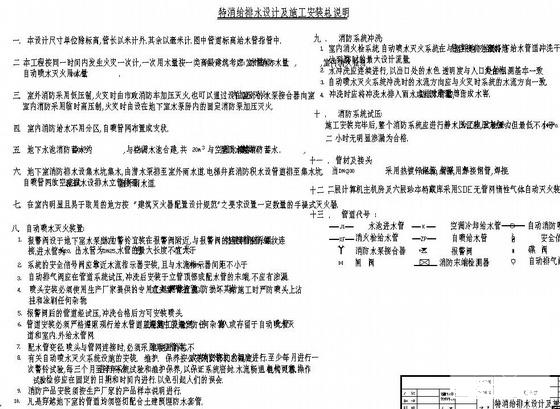

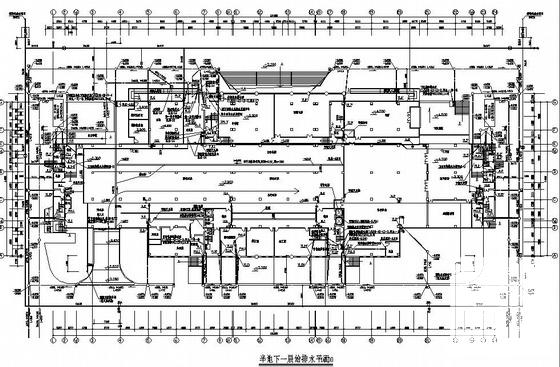

这份参考资料主要包括设计说明；给排水平面图；水箱层 平面布置图 及剖面图；给水、排水、消防、雨水、冷凝水系统图；厨房、卫生间大样图；水泵房详图 等
给水设计 :
1.水源 : 该资料给水水源取自校内给水总管,接入两根DN150干管至本建筑室外给水环管.
2.给水分区 : 室内按建筑物高度分区,半地下一至三层
3.水池与泵房: 该资料加压泵房设在本建筑半地下一层,消防水池与生活水池分开设置.生活水水池有效容积为7.4M消防水池总蓄水470M. 屋顶生活水池蓄水为5.4M .
排水设计 : 采用雨污分流制,粪便污水经化粪池处理后直接排入市政污水总管.
二层计算机主机房及六层珍本特藏库采用SDE无管网惰性气体自动灭火装置 ,由厂家负责安装调试 .
