19888平米10层大样图书馆全套给排水施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑设计面积:19888.26平方米
  • 建筑地上层数:10层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 地下室用途:设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统,消防炮系统,灭火器配置系统
  • 供水设备:水泵站
  • 供水方式:市政供水,变频供水,分区供水
  • 供水分区:两区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 雨水重现期:3年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):30
  • 特殊系统:消防炮
  • 大样节点:水箱,泵房,卫生间,集水坑

附件详情

  • 给排水设计说明
  • 资料目录、设备材料表、选用图集、图例
  • 给水、污水系统轴测图
  • 消火栓、自动喷淋系统原理图
  • 地下室~十层给排水及消防平面图
  • 地下室~十层给排水及消火栓平面图
  • 消防、生活水泵房大样及系统图
  • 消防水箱间大样及系统图
  • 卫生间大样及系统轴测图
  • 集水坑系统图

附件详情

本稿件为十层图书馆全套给排水施工图,建筑总面积19888.26平方米,建筑高度39.6米。建筑类别一类高层公共建筑、耐火等级为二级。建筑建筑设计结构形式为框架结构,建筑结构的抗震设防类别为八级,建筑结构的安全等级为二级。给排水设计包括:给水系统、排水系统、消火栓系统、自动喷淋系统及灭火器配置。
,共25张图纸。

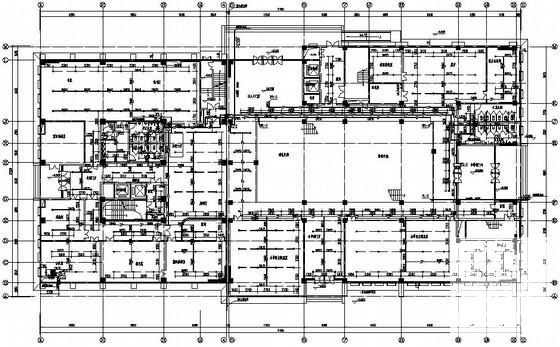

一层自动喷淋平面图

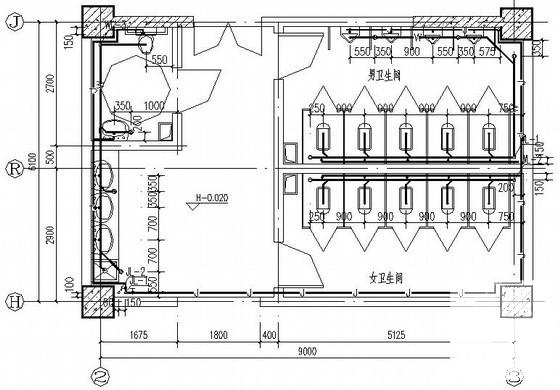

图书馆公共卫生间大样图

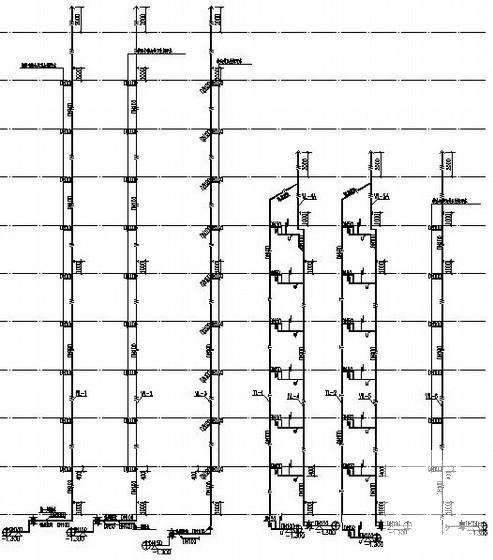

污水系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

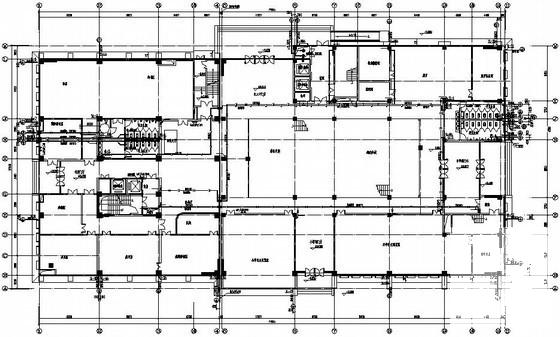

  • 给排水大样图 - 1
    给排水大样图 - 1
  • 给排水大样图 - 2
    给排水大样图 - 2
  • 给排水大样图 - 3
    给排水大样图 - 3
  • 给排水大样图 - 4
    给排水大样图 - 4
以上是部分截图,请下载附件后查看完整高清内容
