大数据产业孵化服务中心10kV配电cad平面图及系统图,布置图

  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:电缆,防雷接地,接线箱,变压器
  • 负荷等级:二级,三级
  • 防雷等级:第三类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:贵州
该附件为贵州大数据产业孵化服务中心10kV配电施工图,设计范围包括:从10kV进线始到0.4kV低压开关柜下桩头为止电气部分及与电气相关的土建部分。
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

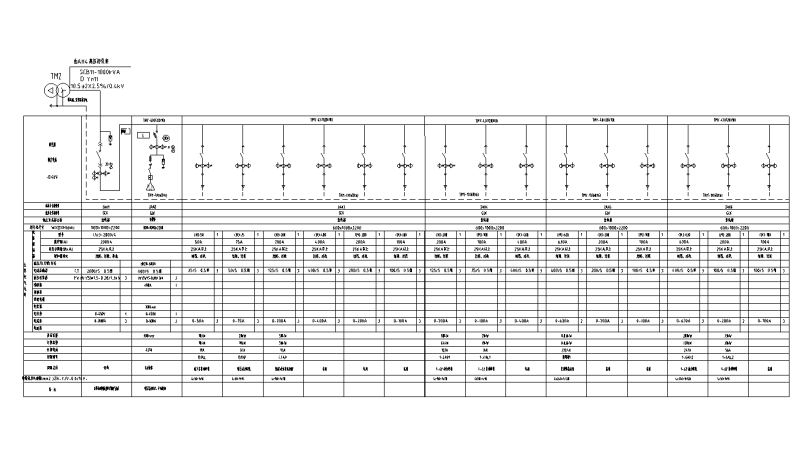

  • 变压器低压配置系统图
    变压器低压配置系统图

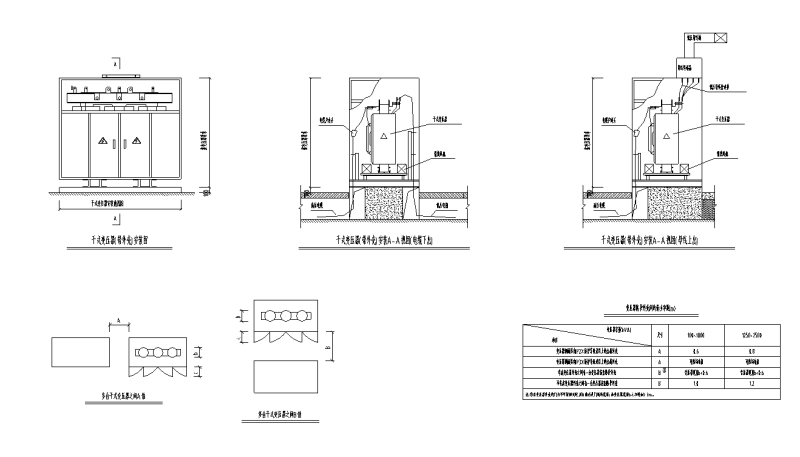

  • 带外壳干式变压器电气立面布置图
    带外壳干式变压器电气立面布置图

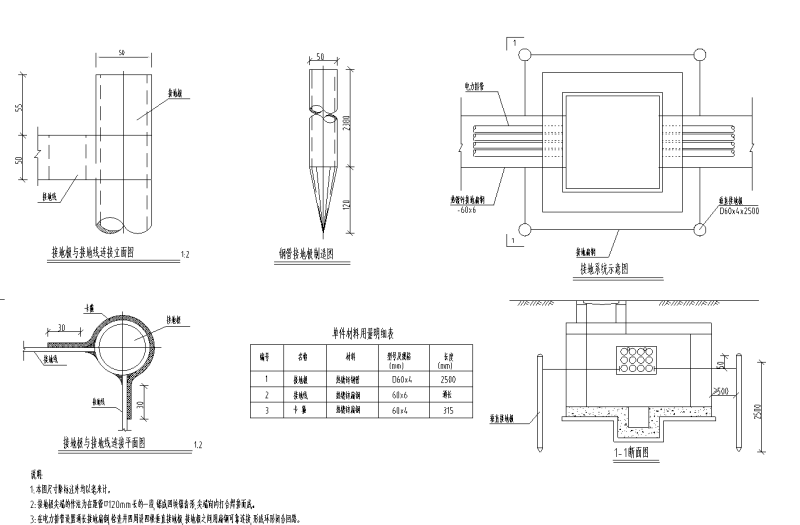

  • 电缆管沟接地安装平面图
    电缆管沟接地安装平面图

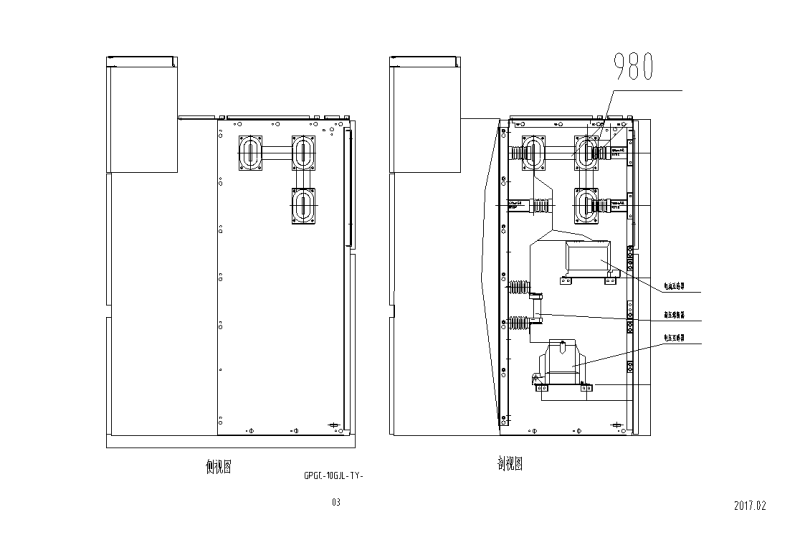

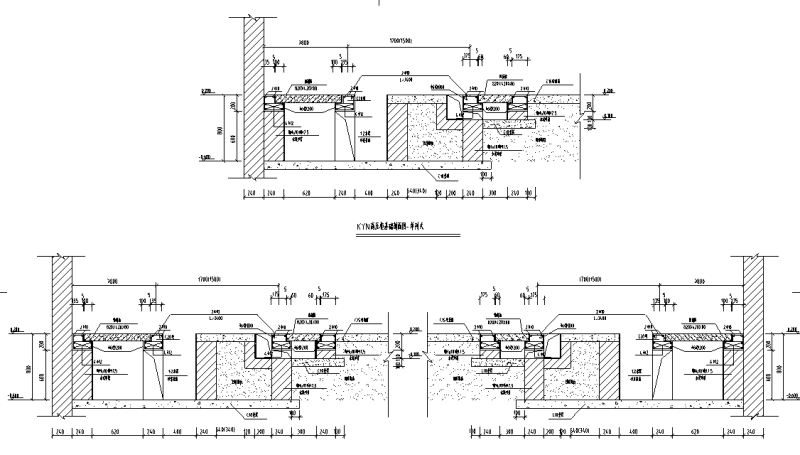

  • 高压断路器柜土建基础图
    高压断路器柜土建基础图
  • 高压固定式安装计量柜
    高压固定式安装计量柜
  • 环网柜系统配置图
    环网柜系统配置图
  • 三相三线电能表接入方式图
    三相三线电能表接入方式图
以上是部分截图,请下载附件后查看完整高清内容
