市政道路排水工程施工方案大样图CAD平面图,剖面图

附件详情

图中虚线示沟槽放坡线,放坡在坚石为1:0.1-1:0.15,次坚石为1:0.15-1.0.3,粉质粘土1:0.5,杂填土1:0.75,淤泥1:1.0,由于红线范宽度较窄,施工时,当放坡大于红线宽度,沟槽采用支撑处理。
软土基础处理:淤泥,清除后采用块石换填;地基承载力为0.15MPa的粉质粘土,中砂基础下为250mm厚碎石。
洞身每隔4-6米设置一道沉降缝,缝内填以沥青麻絮或不透水材料。地基承载力不得低于0.3MPa,否则应进行换土或其它加固措施。

该资料包含:
施工总说明、管道布置标准横断面图;管网平面图;管网纵断面图;雨水口;共用管沟;剖面及大样图;配筋及大样图;管道沟槽、基础及接口;过街沟端部及跌水井;直径100钢筋砼临时圆管涵;临时管涵配筋大样图;1#=4#涵洞平面、纵断面、洞身断面图
……
共计32张

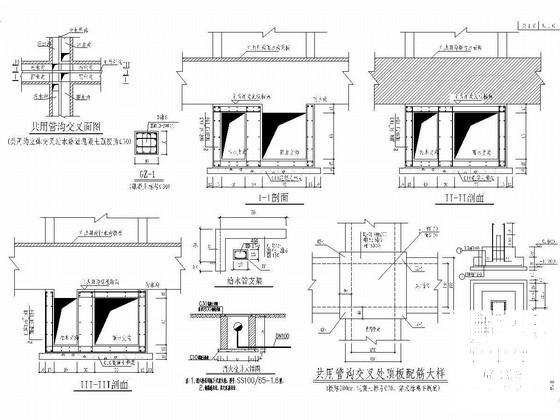

共用管沟交叉处

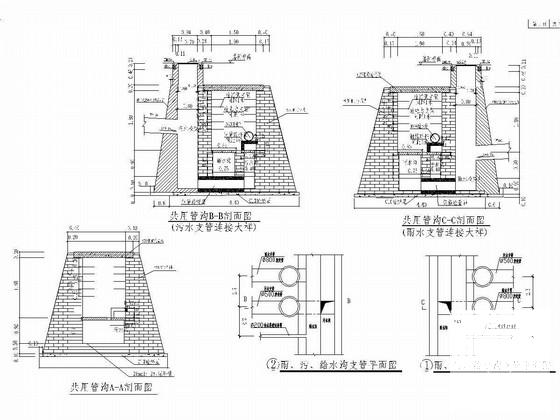

共用管沟剖面图

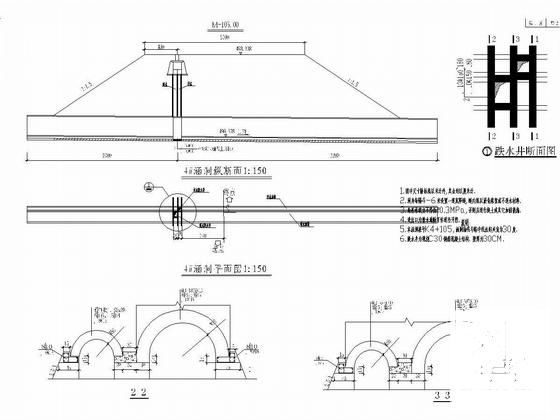

涵洞平面图、纵断面图

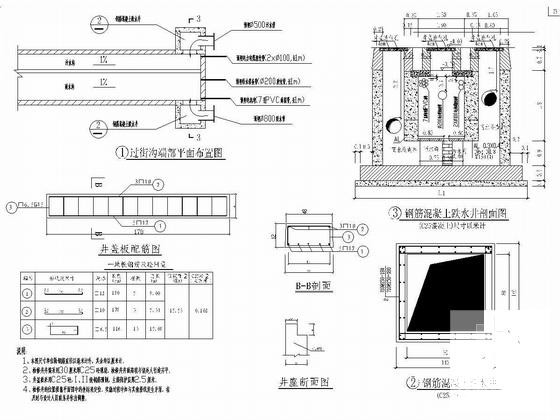

检查井

管线支管

涵洞洞身断面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 市政道路排水大样图 - 1
    市政道路排水大样图 - 1
  • 市政道路排水大样图 - 2
    市政道路排水大样图 - 2
  • 市政道路排水大样图 - 3
    市政道路排水大样图 - 3
  • 市政道路排水大样图 - 4
    市政道路排水大样图 - 4
  • 市政道路排水大样图 - 5
    市政道路排水大样图 - 5
  • 市政道路排水大样图 - 6
    市政道路排水大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
