309.064米刚架拱桥施工大样图cad构造图,平面图

  • 位置:安徽
  • 使用性:公路桥
  • 行车道位置:上承式桥
  • 承重构件受力情况:拱桥
  • 材料类型:预应力桥
该资料为 309.064米刚架拱桥施工图
新建金寨县县城6号桥跨越史河,结合桥位处地形地质条件,采用40米刚架拱桥,桥跨布置为7X40米,为提高该桥的景观效果,在中间三跨增设蓝格尔拱,但蓝格尔拱不参予受力, 桥梁总长309.064米.拱片、微弯板、肋腋板、悬臂板预制构件采用30号混凝土。桥面铺装采用30号混凝土;拱片现浇接头为40号混凝土;栏杆立柱采用25号混凝土。栅栏采用不锈钢钢管。
······
一、设计概况
二、任务依据
三、技术标准、规范
四、气象、水文、地形、地貌、工程地质
五、主要材料
六、建筑设计结构形式及设计要点
七、施工要点
······

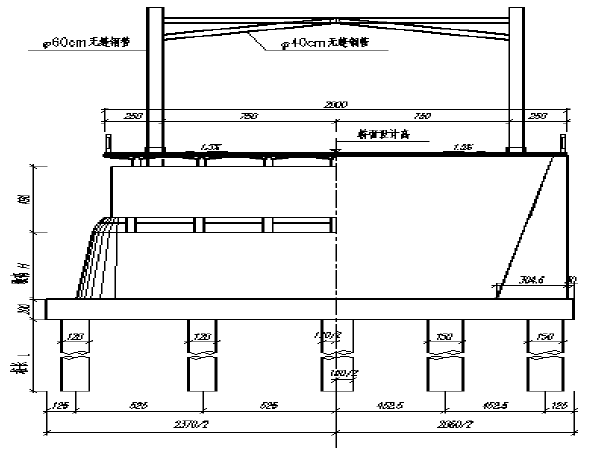

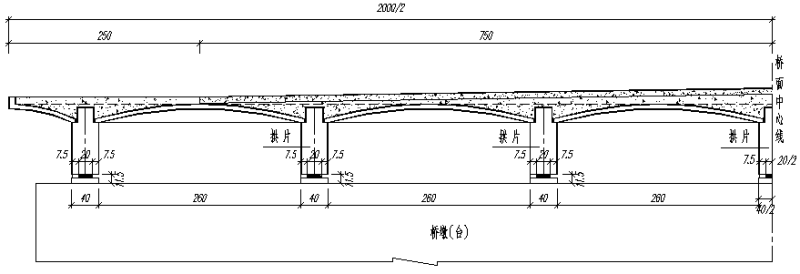

桥梁截面图

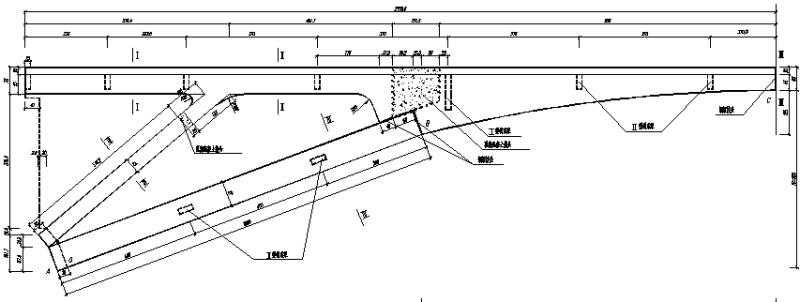

拱片、横系梁一般构造图

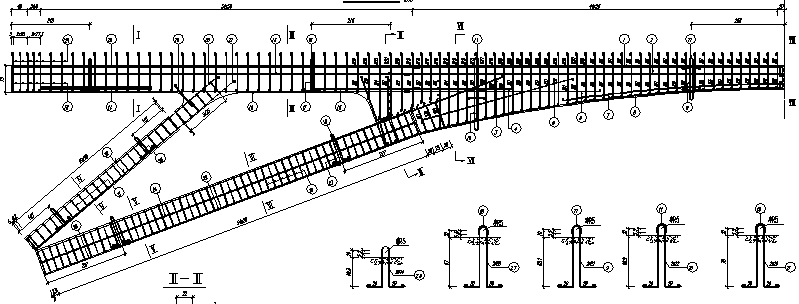

拱片钢筋图
钢筋平面图
支座立面图
支座垫石大样图

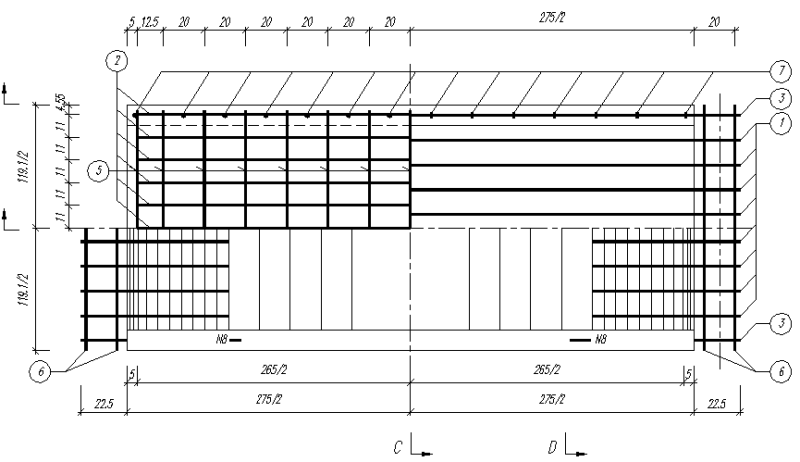

台帽、立墙钢筋构造图
桥台图片
桥梁栏杆
资料目录
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源
  • 刚架拱桥施工大样图 - 1
    刚架拱桥施工大样图 - 1
  • 刚架拱桥施工大样图 - 2
    刚架拱桥施工大样图 - 2
  • 刚架拱桥施工大样图 - 3
    刚架拱桥施工大样图 - 3
  • 刚架拱桥施工大样图 - 4
    刚架拱桥施工大样图 - 4
  • 刚架拱桥施工大样图 - 5
    刚架拱桥施工大样图 - 5
  • 刚架拱桥施工大样图 - 6
    刚架拱桥施工大样图 - 6
  • 刚架拱桥施工大样图 - 7
    刚架拱桥施工大样图 - 7
  • 刚架拱桥施工大样图 - 8
    刚架拱桥施工大样图 - 8
  • 刚架拱桥施工大样图 - 9
    刚架拱桥施工大样图 - 9
  • 刚架拱桥施工大样图 - 10
    刚架拱桥施工大样图 - 10
以上是部分截图,请下载附件后查看完整高清内容
