单层门式刚架交易中心仓库CAD施工大样图
- 建筑类别：工业建筑
- 厂房建筑高度类型：单层厂房
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：门式刚架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 结构最大跨度：30.8m
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 参考图纸：16张
- 设计年代：近代
附件详情
宜昌某交易中心仓库图纸
该资料为：宜昌某交易中心仓库图纸
建筑设计结构形式：门式刚架结构
基本风压：0.40KN/平方米
雪荷载：0.35KN/平方米
工程抗震设防烈度为六度，安全等级为二级，该项目抗震设防等级为丙类
几何尺寸为：30.8米*88米
该资料包含：结构设计总说明、平面布置图、锚栓平面布置图、屋顶平面布置图、结构
平面布置图
、屋面檩条布置图、基础图、基础详图、墙檩布置图、墙系杆布置图、节点大样图共16张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

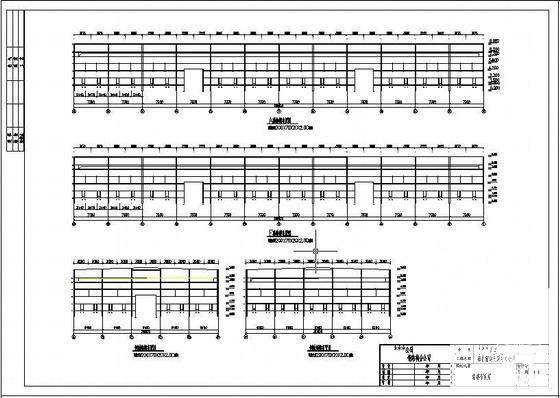

第 1 张图 -

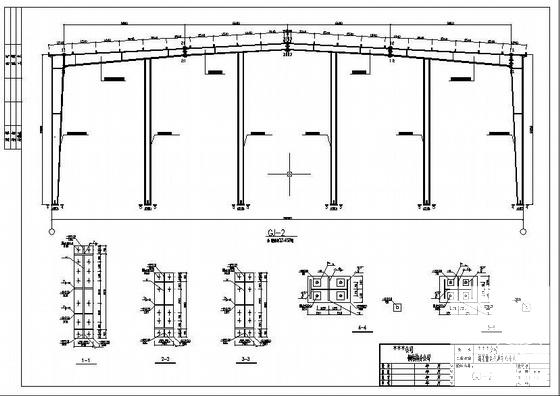

第 2 张图 -

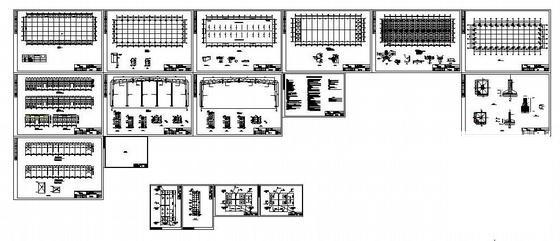

第 3 张图 -

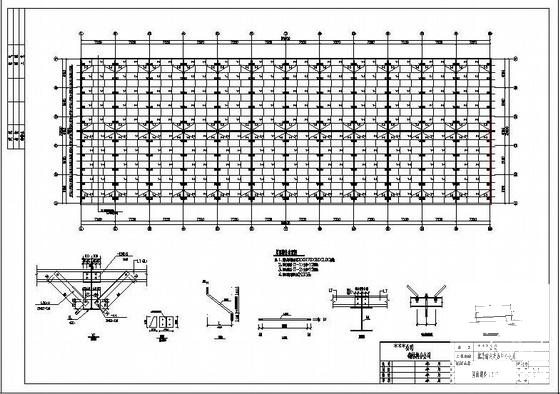

第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：1.07 MB
- 收藏次数：0
-
文件名称：
附件-995878570050876880858.rar
