25层酒店服务式公寓给排水施工图纸cad平面图及系统图

资料简介
赚取积分

建筑类别：酒店
建筑设计面积：48887平方米
建筑地上层数：25层
建筑地下层数：3层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统
消防设计：室外消火栓系统,室内消火栓系统
供水方式：市政供水
排水体制：雨污分流
项目所在地：广东

项目概要：工程为 广东省酒店服务式公寓给排水施工图 2019 。项目包含地上1栋酒店塔楼，规划高度为99.60M，共25层，裙房1-2层为酒店配套功能；3-25层为客房。项目设有三层地下室，均为设备区和地下车库，其中负三层车库结合人防设计。总建筑面积48887平方米，其中计地上38687平方米，地下10200平方米。

设计范围：

建筑红线以内的生活给水系统、生活污水排水系统、雨水排水系统。

室外总水表井至城市给水管，以及该项目最后一个污水、雨水检查井至城市污水、雨水检查井之间的管道由市政有关部门负责设计。

本地块游泳池和园林绿化不在该资料范围内。

部分图纸展示：

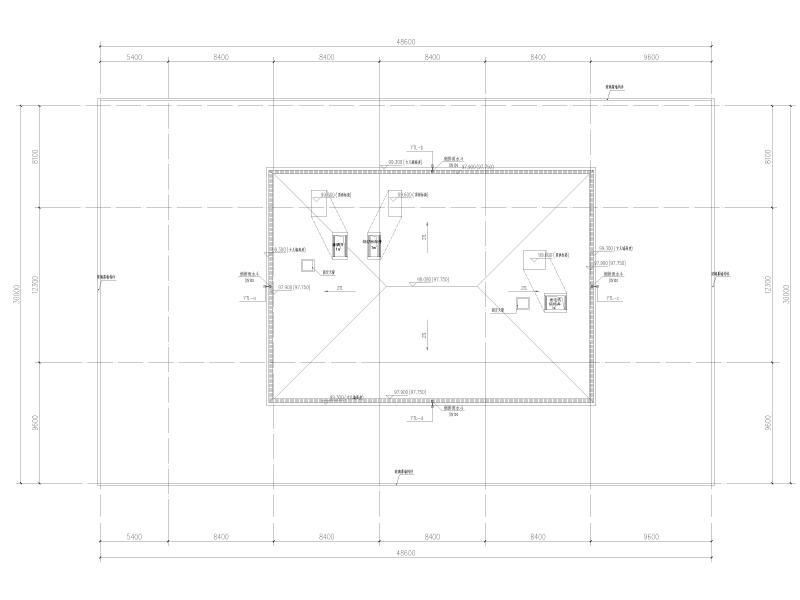

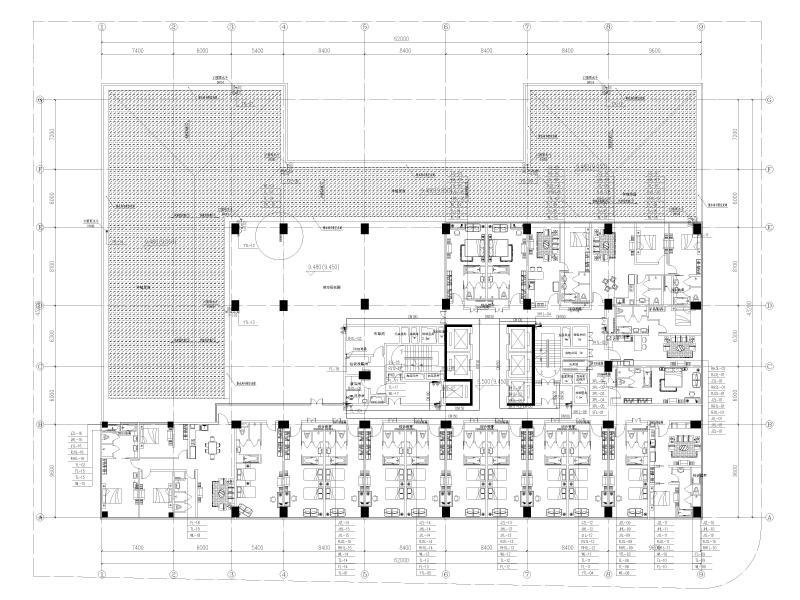

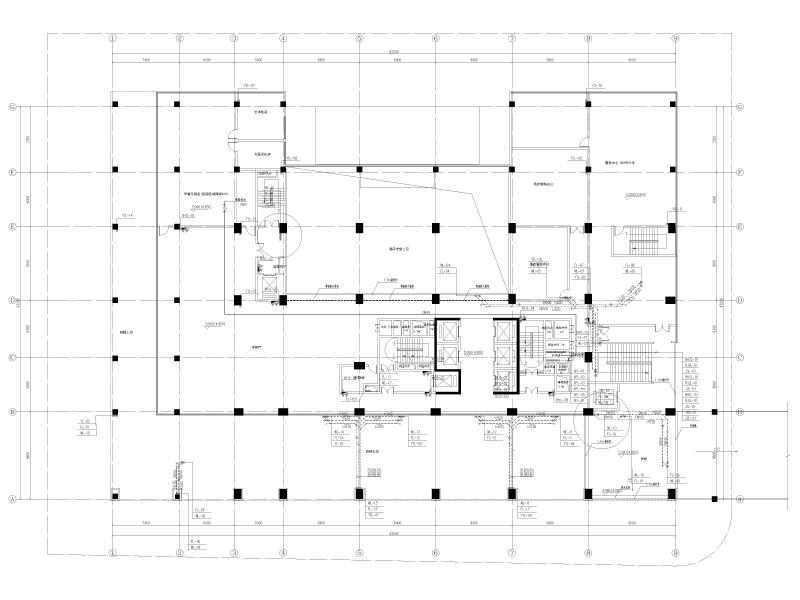

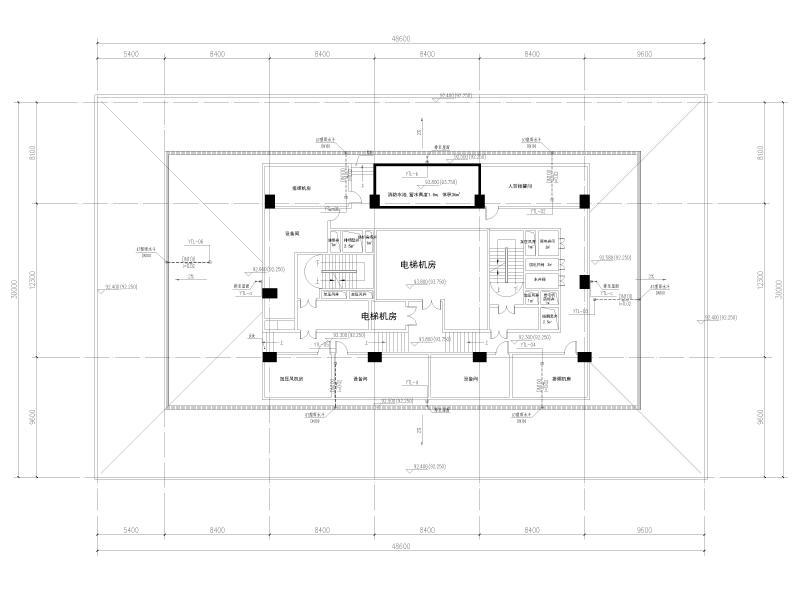

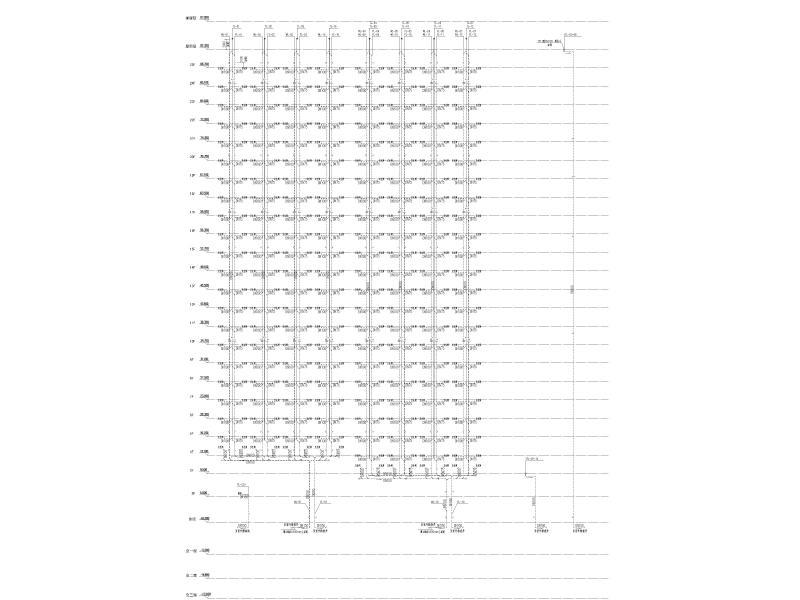

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
