酒店全套给排水消防CAD施工图纸

附件详情

(一).设计依据:
1.建设单位提供的该项目有关资料和设计任务书;
2.建有关工种提供的作业图和有关资料;
3.国家现行有关给水、排水、消防和卫生等设计规范及规程。
(二).设计范围:
1.该资料范围包括大楼内的给水排水、消防等管道系统。
(三).管道系统:
该项目设有生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统。
1.生活给水系统:1).市政给水管网供水压力为0.25MPa。
2).该项目最高日用水量为260m3/d 最大小时用水量22.5m3/h。
3).给水系统分区:
a. 给水系统分二个区;
b.地下层及地上一-二层部分为低区,由室外市政给水管网直接供水;
c.三、 四、五、六、六层夹层由水箱供水管经减压阀减压后供水;
d.七-十七层由水箱供水管直接供水,其中七层、八层群楼部分在减压阀后供水。
4).地下生活水池和消防水池、屋顶生活消防合用水箱布置接管等详已施工的原施工图。
5).水泵房详原施工图,若与现实际情况有出入,应通知设计人员作适当调整。

2

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

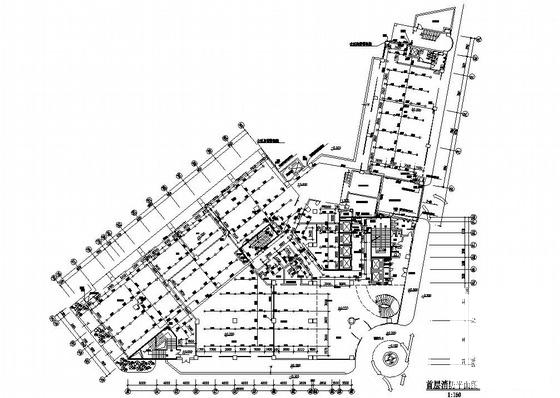

  • 给排水消防施工图纸 - 1
    给排水消防施工图纸 - 1

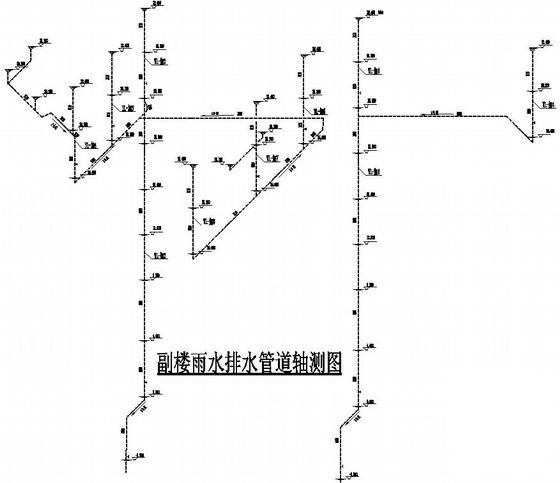

  • 给排水消防施工图纸 - 2
    给排水消防施工图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
