妇幼保健院给排水施工大样图cad平面图及系统图

  • 建筑类别:医疗
  • 建筑设计面积:43857.92平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,灭火器配置系统
  • 排水体制:污废合流,雨污分流
  • 消火栓用水量室外(L/S):40
  • 消火栓用水量室内(L/S):40
  • 大样节点:卫生间
  • 项目所在地:贵州
项目概要: 该项目为 贵州省妇幼保健院 给排水施工图 2020 ,总建筑面积43857.92平方米。最大建筑高度51.90m,功能为综合医院,地下1层,地上12层,其 中:-1层为地下车库、人防及设备房;裙房1~4层为门诊楼及医技楼;5~11层为住院楼,12层为行政办公。本建筑为一类高层 公共建筑,建筑防火分类为一类,耐火等级为一级,建筑设计结构形式为框架结构,该项目抗震设防烈度为6度。
设计范围: 一期地块红线内的室外给排水及消防系统、室内给排水及消防系统、雨水收集回用系统 。
部分图纸展示:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

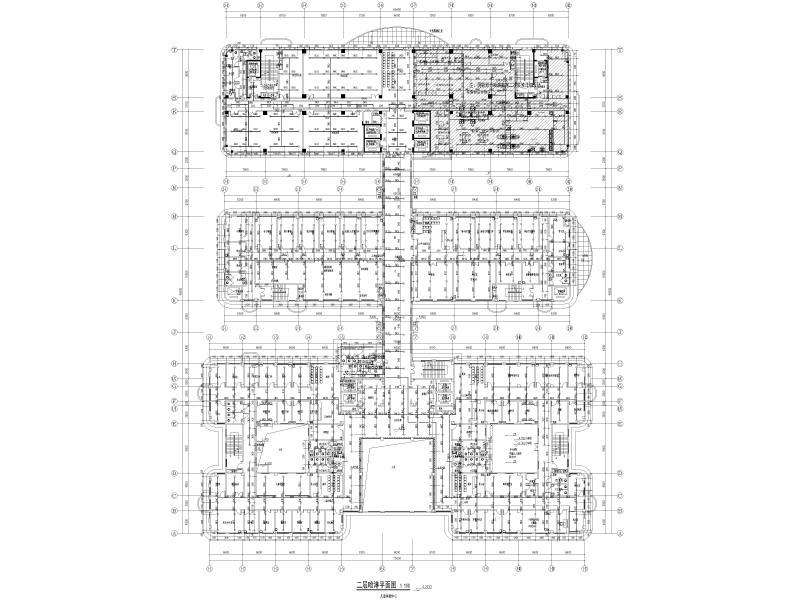

  • 二层喷淋平面图
    二层喷淋平面图

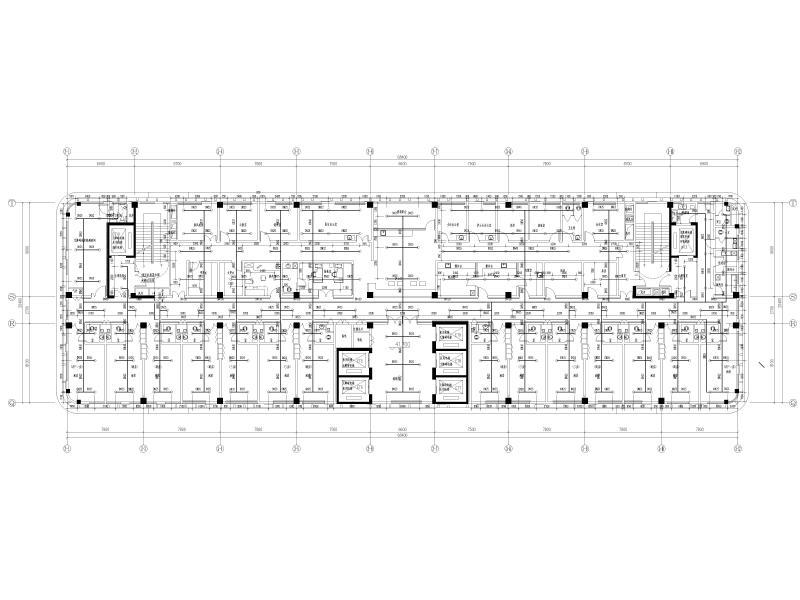

  • 六~十一层喷淋平面图
    六~十一层喷淋平面图

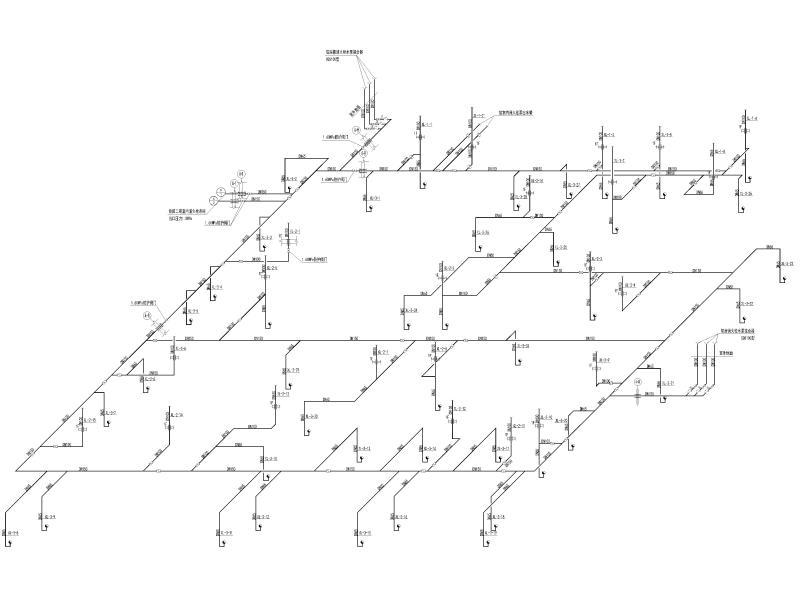

  • 负一层消火栓系统图
    负一层消火栓系统图

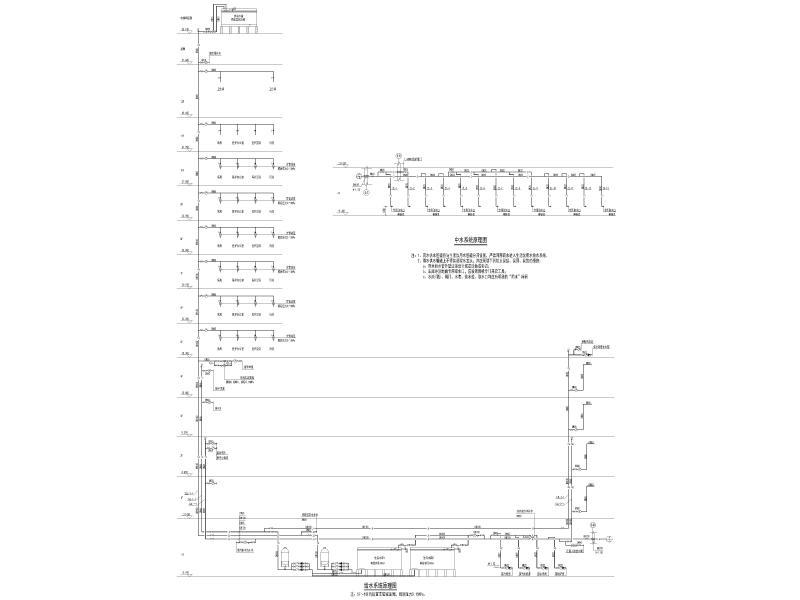

  • 给水系统原理图
    给水系统原理图

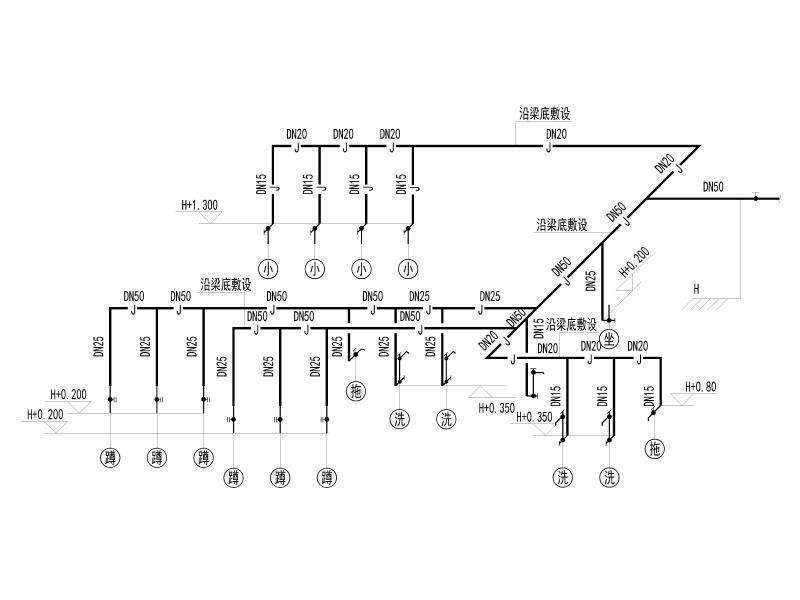

  • 卫生间系统图
    卫生间系统图
  • 卫生间大样图
    卫生间大样图
以上是部分截图,请下载附件后查看完整高清内容
