9层县妇幼保健院电气全套CAD大样图

  • 建筑类别:医疗
  • 建筑地上层数:9层
  • 建筑地下层数:1层
  • 参考图纸:84张
  • 设计年代:近代
  • 地下室用途:车库,设备用房
  • 负荷等级:一级,二级,三级
  • 接地方式:IT
  • 项目所在地:贵州
  • 强电设计:低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计:火灾自动报警系统,视频监控系统,综合布线系统,通信系统,广播系统

该项目为贵州省某县妇幼保健院建设项目--综合楼、住院楼。地下一层主要为车库、洗衣房、水泵房、配电房及其他设备用房;一层主要为药房、供应中心、食堂和住院大厅;二~九层主要为检验科、手术室、NICU、MICU、各科室的诊室、病房、护士站及医生办公室。本建筑主体高度为39.6米,为一类高层建筑。
一、设计范围
a:低压配电系统,动力、照明系统,防雷接地系统,火灾自动报警系统。
b:手术室、MICU、NICU、检验室等专业功能房间,只预留电源配电箱,由医疗专业厂家深化设计、安装。
c:弱电机房,只预留电源配电箱,由弱电专业厂家深化设计、安装。
三、图纸特点
本项目为医疗建筑电气设计,专业性强,涉及多种医院专用电气系统,较复杂。此套图纸很完整,涵盖内容非常全面,适合设计院及设计公司、施工单位等人员参考学习。
四、部分图纸摘录

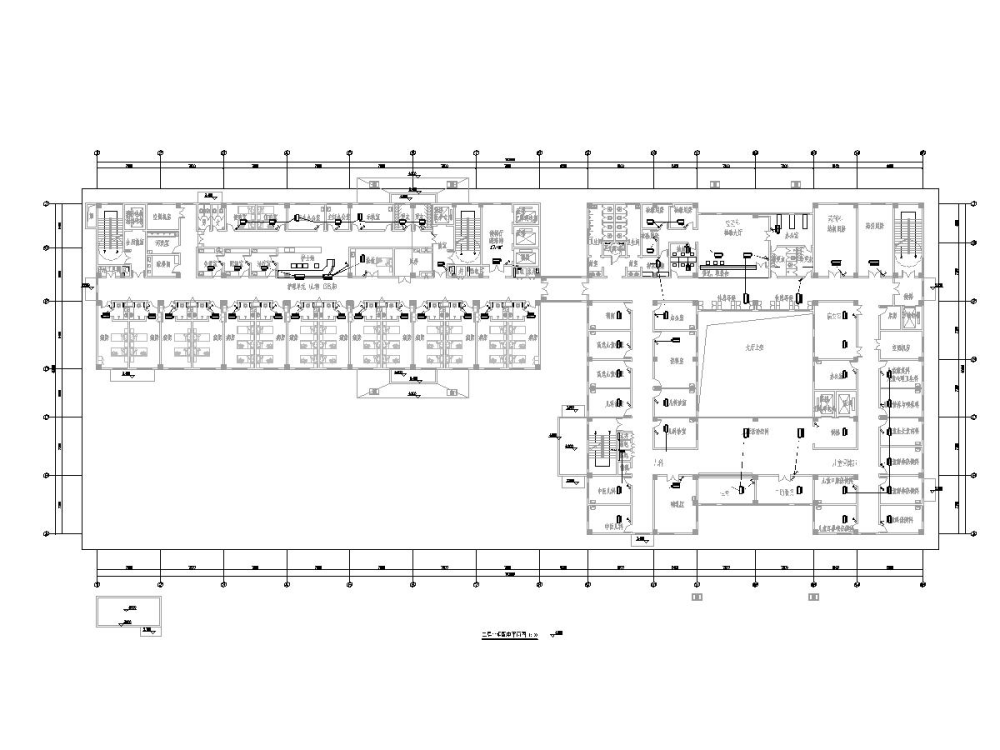

火灾报警平面图

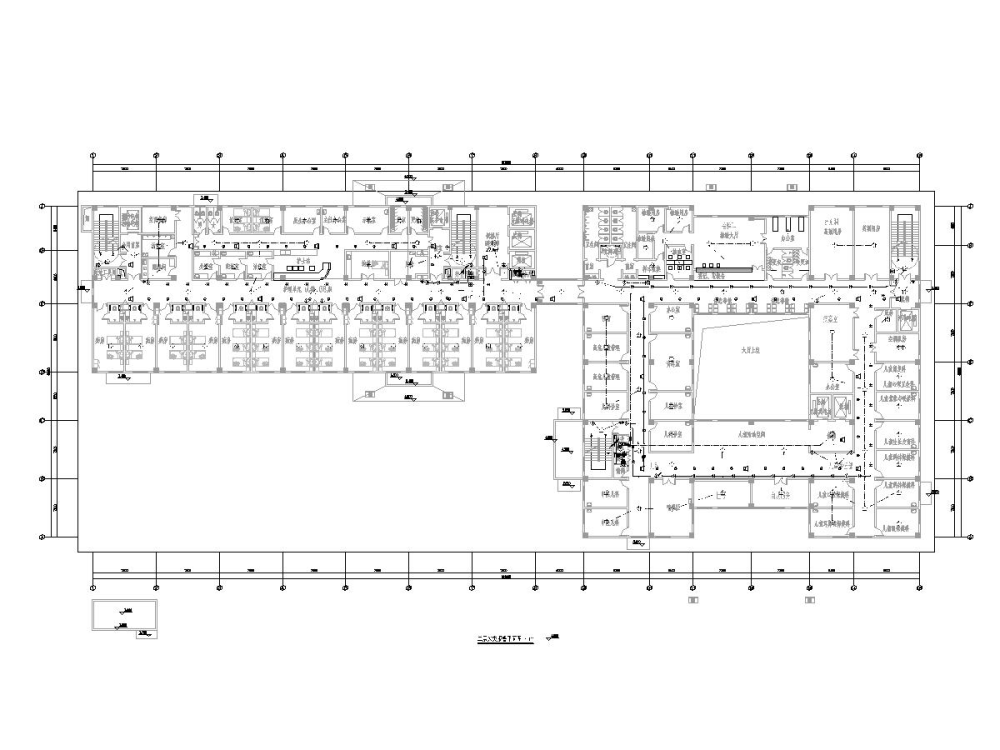

消防监控平面图

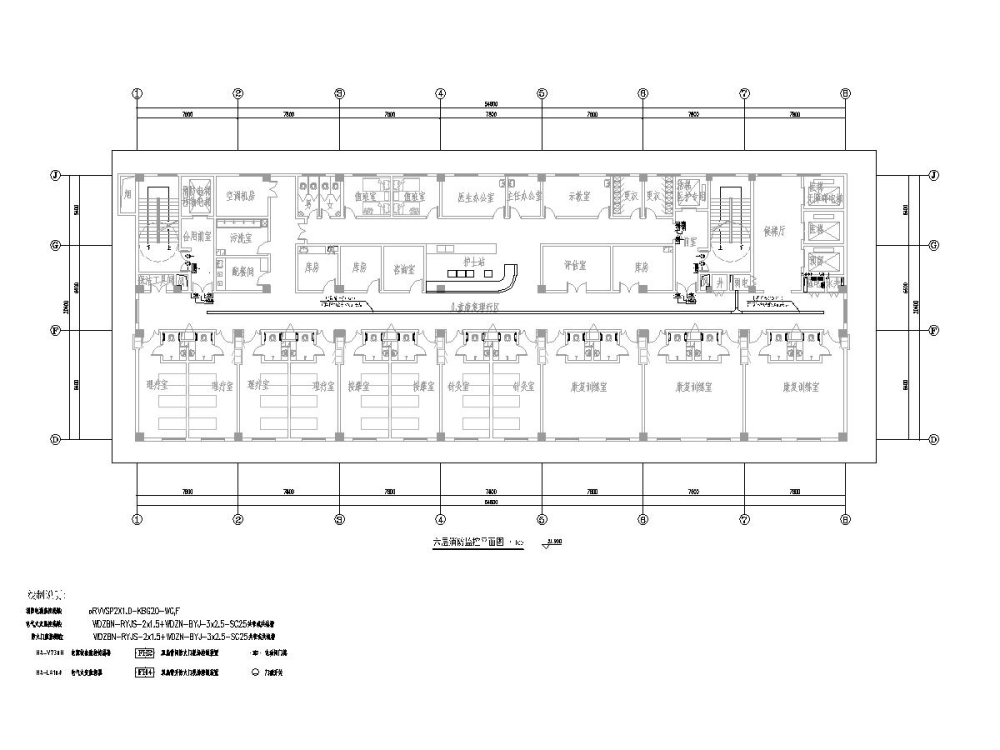

空调配电平面图

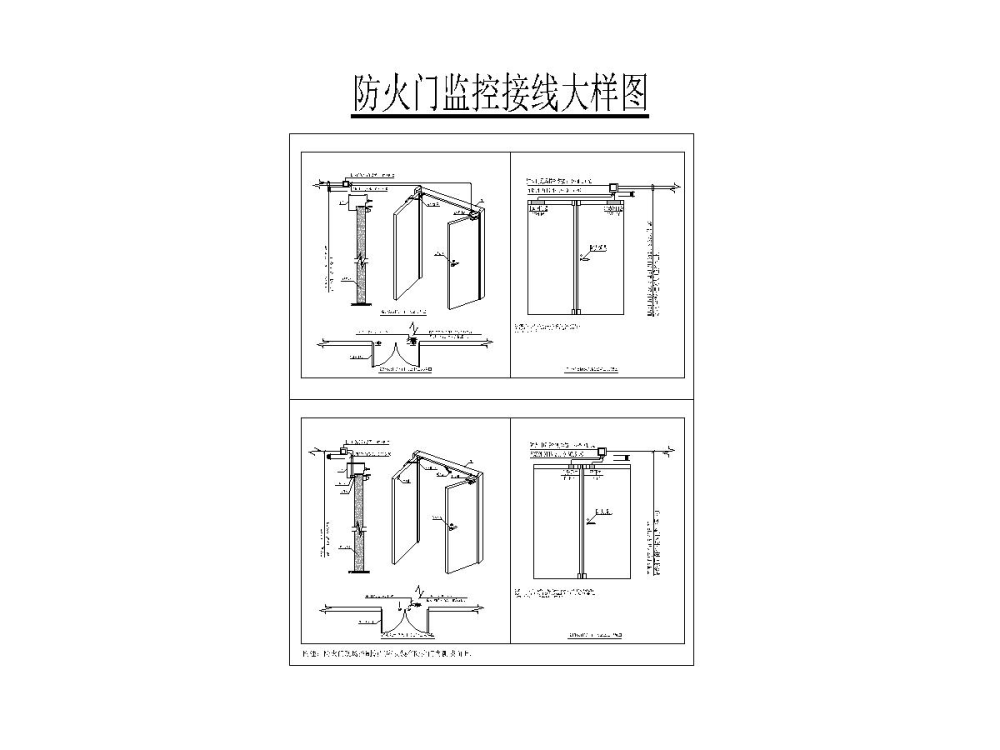

防火门监控接线大样图

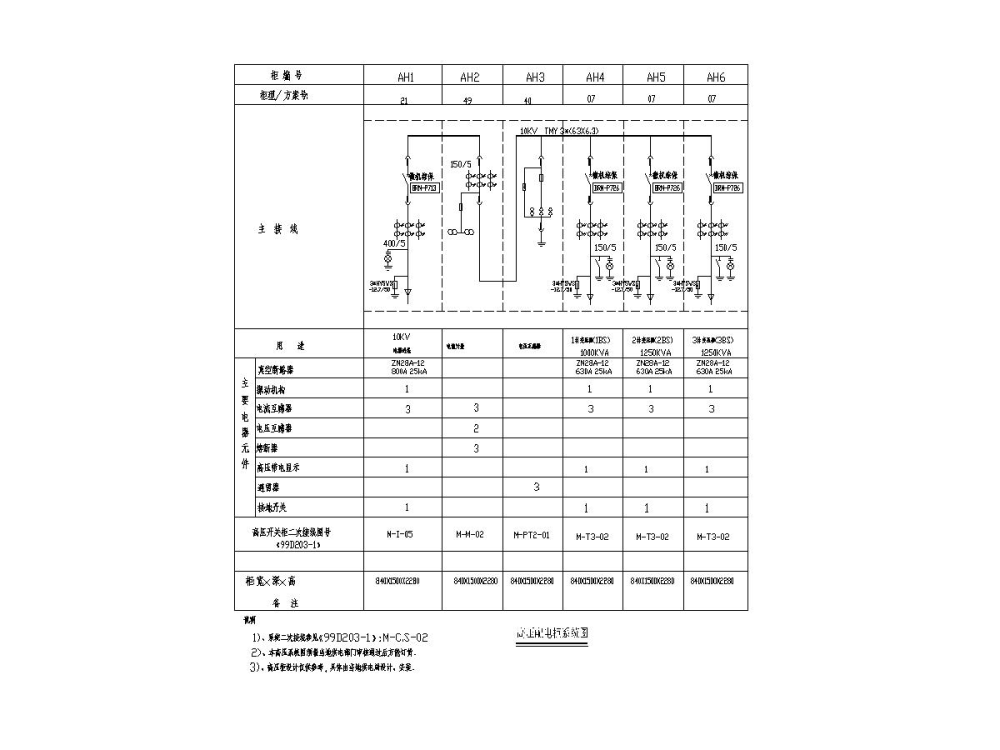

高压配电柜系统图
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 妇幼保健院电气 - 1
    妇幼保健院电气 - 1
  • 妇幼保健院电气 - 2
    妇幼保健院电气 - 2
  • 妇幼保健院电气 - 3
    妇幼保健院电气 - 3
  • 妇幼保健院电气 - 4
    妇幼保健院电气 - 4
  • 妇幼保健院电气 - 5
    妇幼保健院电气 - 5
以上是部分截图,请下载附件后查看完整高清内容
