县妇幼保健院结构全套cad平面布置图及大样图

  • 建筑类别:住宅,医疗
  • 建筑高度类型:多层建筑,高层建筑
  • 建筑地上层数:4-4-12-1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:33张
  • 设计年代:近代
该附件为: 框架及框剪妇幼保健医院 结构施工图 全套 格式为CAD,。
一、项目概要:
  • 该项目主要建筑类别 医院门诊、医技、住院附属用房 。结构规则性判断:一般不规则;主要结构跨度4.5~9.9m。该项目是否抗浮设计:是;抗浮水位为:1264.2m。设计基准期为50年,设计使用年限为50 年,建筑结构安全等级为二级,结构重要性系数为1.0。地基基础设计等级为 丙 级。建筑防火分类为一 类,耐火等级为一 级。该项目抗震设防烈度:6 度,设计基本地震加速度值:0.05 g ,水平地震影响系数最大值0.04 。
  • 包含:结构设计总说明,基础设计总说明及基础设计图,机械成孔桩基说明,基础平面布置图,标高梁平法施工图(地梁),基顶~地下室顶板柱平法施工图,屋面柱平面布置图,标高梁平法施工图,板施工图,1号楼梯大样图,等共计33张。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

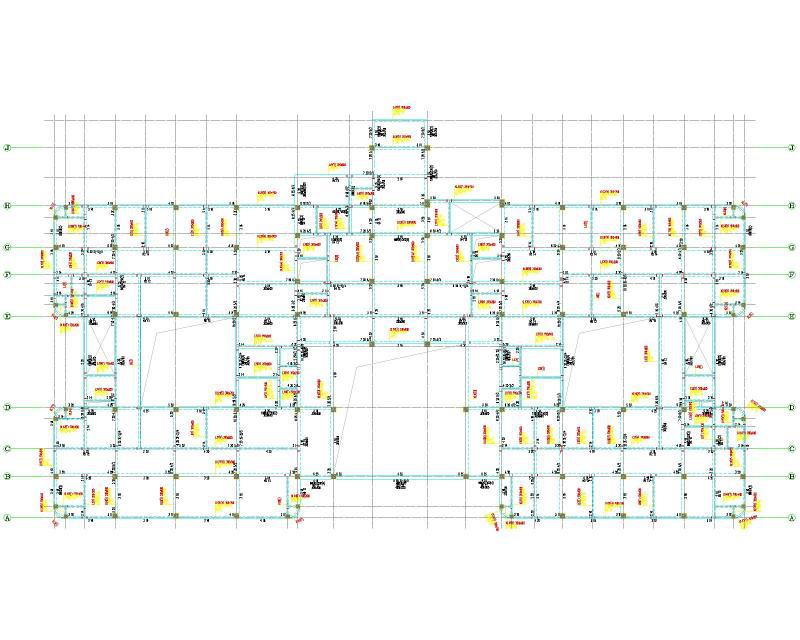

  • 标高板平法施工图
    标高板平法施工图

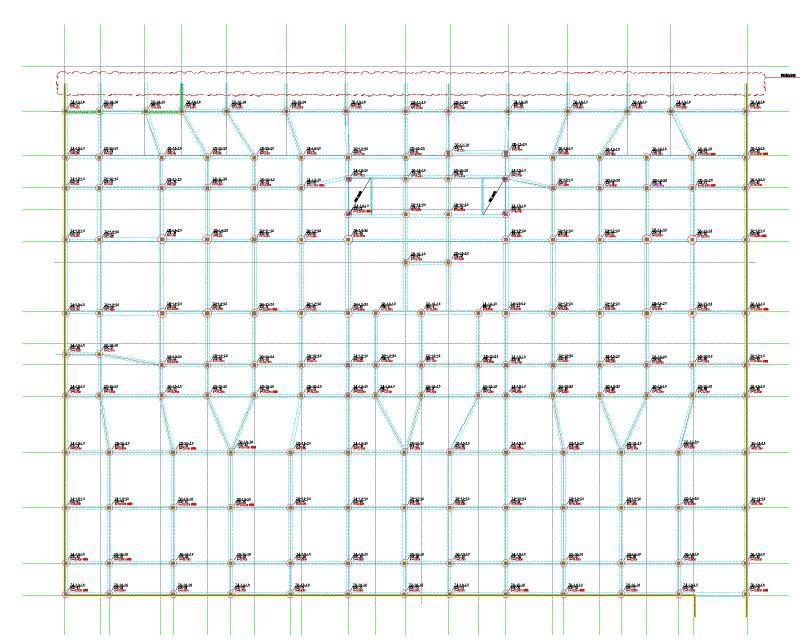

  • 标高梁平法施工图
    标高梁平法施工图
  • 标高梁平法施工图
    标高梁平法施工图

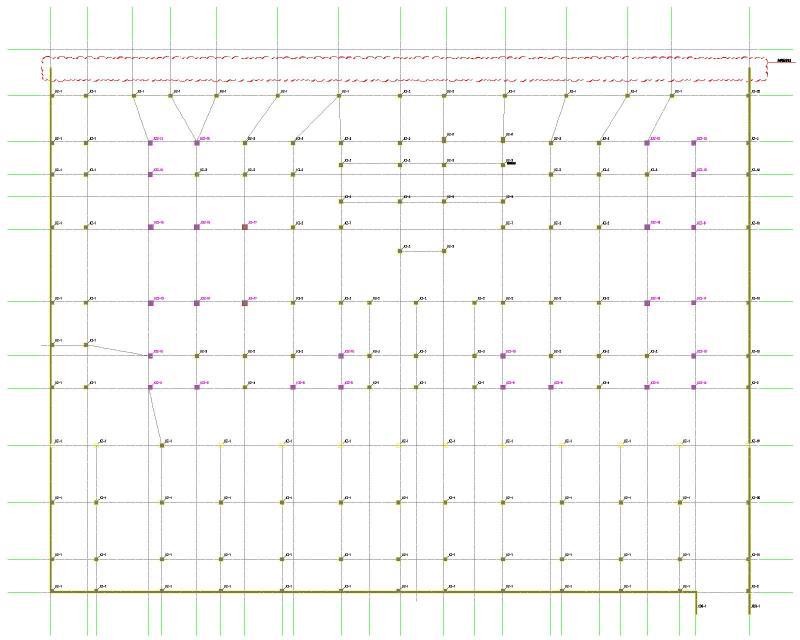

  • 顶板柱平法施工图
    顶板柱平法施工图

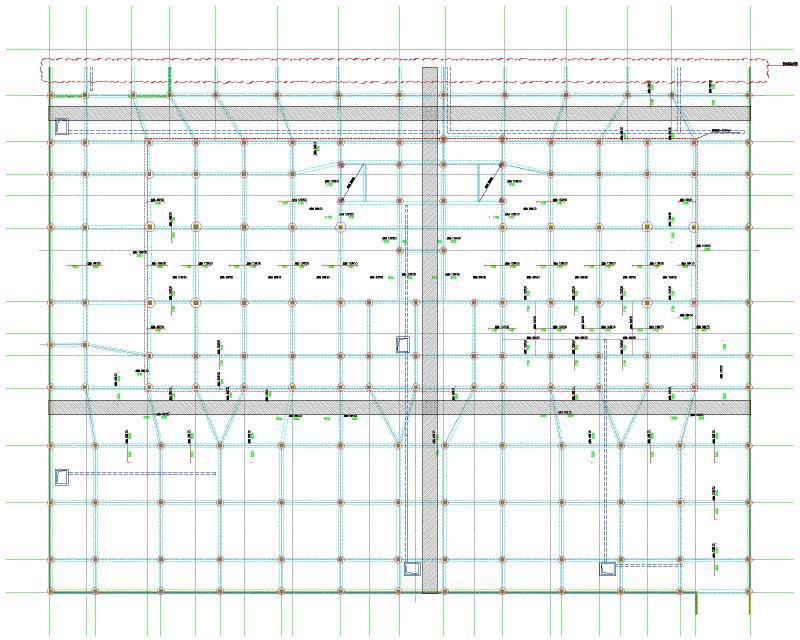

  • 基础平面布置图
    基础平面布置图
  • 屋面柱平法施工图
    屋面柱平法施工图
以上是部分截图,请下载附件后查看完整高清内容
