县妇幼保健院钢结构工程cad平面布置图及节点大样图,剖面图

  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构,混合结构
  • 混合结构:混凝土墙-钢框架
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.4kN/平方米
  • 参考图纸:30张
  • 设计年代:近代
该附件为: 钢框架医院雨棚及屋面采光大门幕墙结施 格式为CAD,。
一、项目概要(雨棚):
  • 该项目为妇幼保健医院雨棚钢结构,建筑设计结构形式为钢框架结构。该项目的抗震设防类别为乙类,抗震设防烈度为6度,设计基本地震加速度值为0.05g,,第一组;场地类别为Ⅱ类,安全等级为二级,耐火等级二级,设计使用年限为50年,年,结构重要系数为1.0。
  • 包含:目录,钢结构设计总说明,雨棚结构平面布置图一,雨棚结构平面布置图二,剖面图,节点大样图(1~10),雨棚屋面铝单板平面分格布置图(1~4),铝单板节点大样图(1~6),共计30张图。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

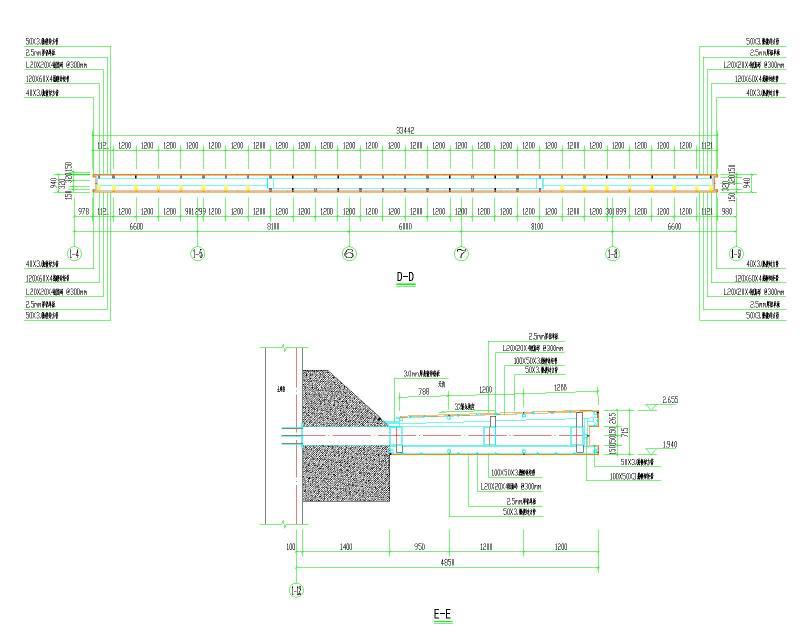

  • D-DE-E剖面图
    D-DE-E剖面图
  • 单板吊顶平面分格布置图
    单板吊顶平面分格布置图

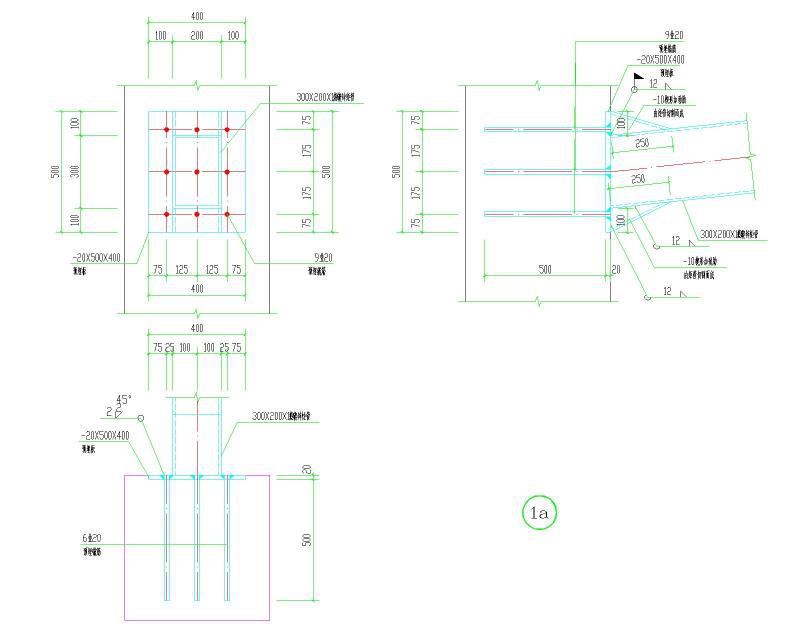

  • 节点大样图
    节点大样图

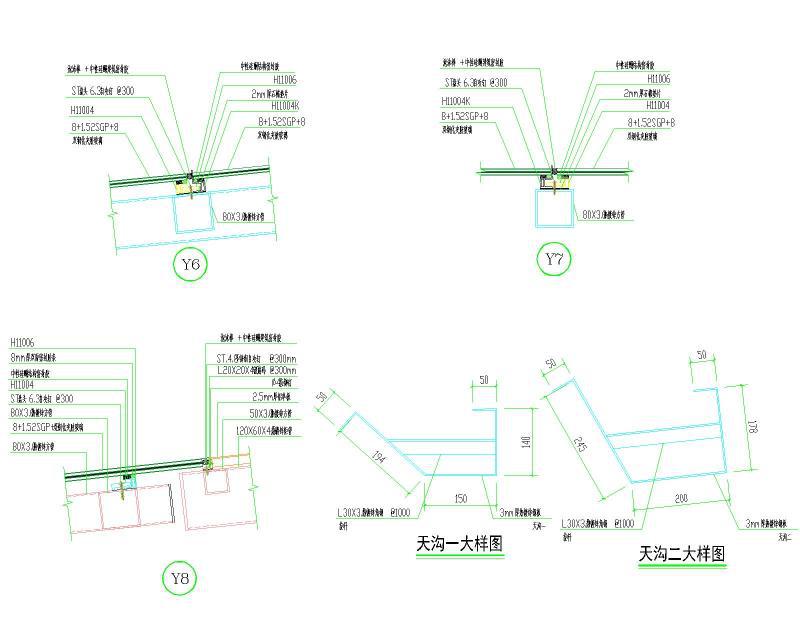

  • 铝单板节点大样图
    铝单板节点大样图

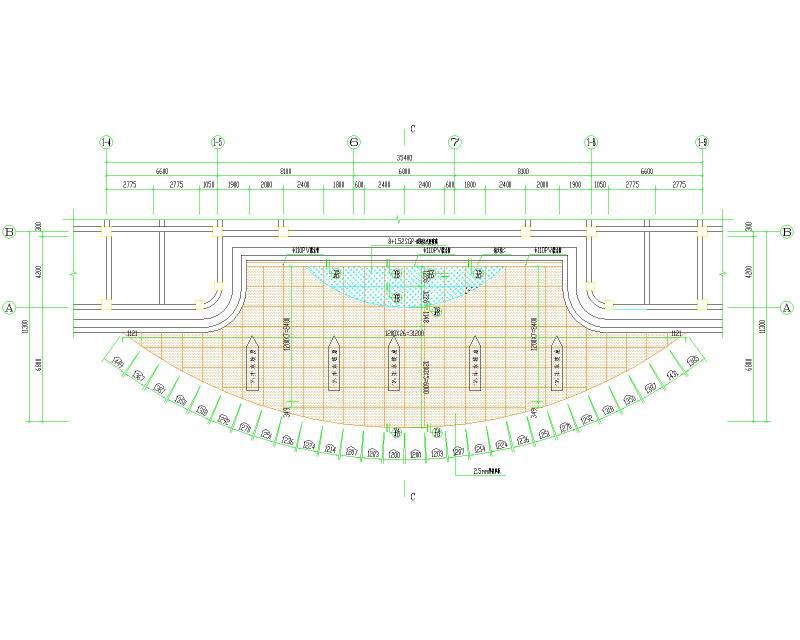

  • 铝单板平面分格布置图
    铝单板平面分格布置图
  • 雨棚结构平面布置图
    雨棚结构平面布置图
以上是部分截图,请下载附件后查看完整高清内容
