一份多层居民住宅楼采暖通风系统设计CAD施工图纸（给排水系统设计）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

一、项目概要：
地上六层，涉及采暖系统及给排水系统...
二、采暖系统：
1.室外采暖计算温度为-19°C，室内设计采暖温度为18°C。
2.供热热媒采用低温热水，供水温度为60°C，回水温度为50°C。
3.设低温热水地板辐射供暖系统...
五、水系统：
1.火灾时转换部件由电气 消防系统 控制。
2.通风空调风道上设置带电信号的防火阀，并能显示其开闭状态...

图纸共15张。

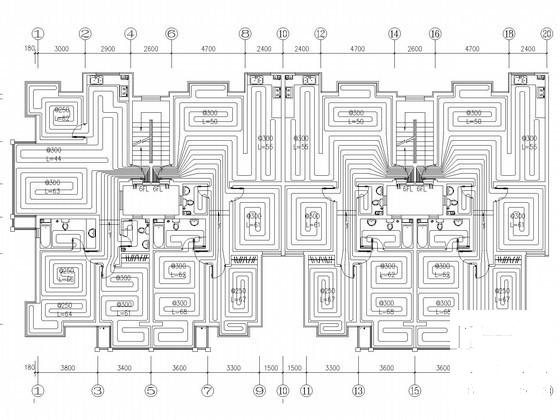

采暖入户平面图

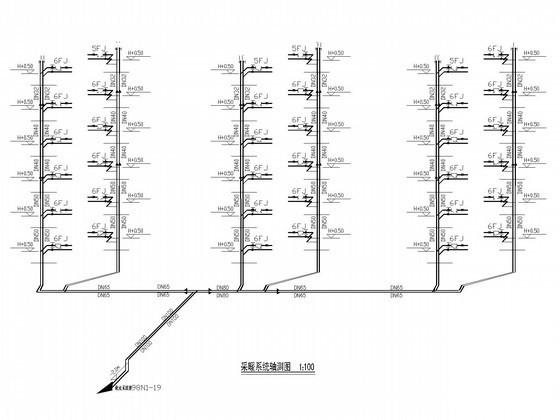

采暖系统轴测图

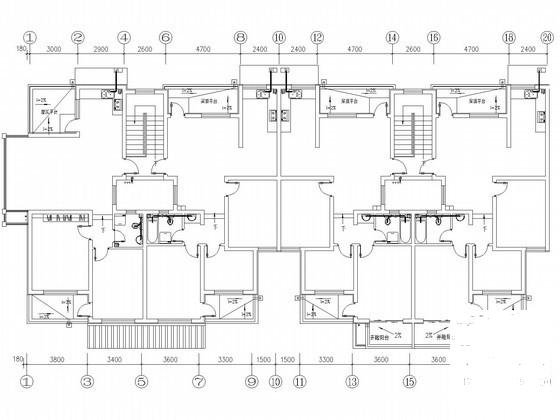

排水单元平面大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
