龙岗区人行天桥CAD施工图纸.dwg

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

一、概述 　　本天桥是龙岗区XX路市政工程第一标段桥梁工程的一个子项，该桥位于桩号K0 053处，为减少施工期间对交通的影响，天桥采用钢结构型式。 　　四、结构设计要点 　　 1、桥型布置 　　本天桥主桥全长48米。自南向北跨径布置为：1.5米（悬臂） 22.5米 22.5米 1.5米（悬臂）。主桥两端各设两部梯道与人行道衔接。 　　 2、上部结构 　　 为节约钢材、减轻构件重量和造型美观，主桥钢梁采用薄壁闭合箱形截面连续梁，正交异性板桥面，梁高0.9米。材质采用Q345C钢，主梁工厂分二段制造，工地安装焊为一体。 　　 人行梯道梁为闭口箱形截面连续梁，梁高0.4米。材质采用Q235C钢，梯道梁工厂分三段制造，工地安装焊为一体。人、自行车梯道梁在工厂分四段制造，工地安装焊为一体。

000-图纸目录.dwg

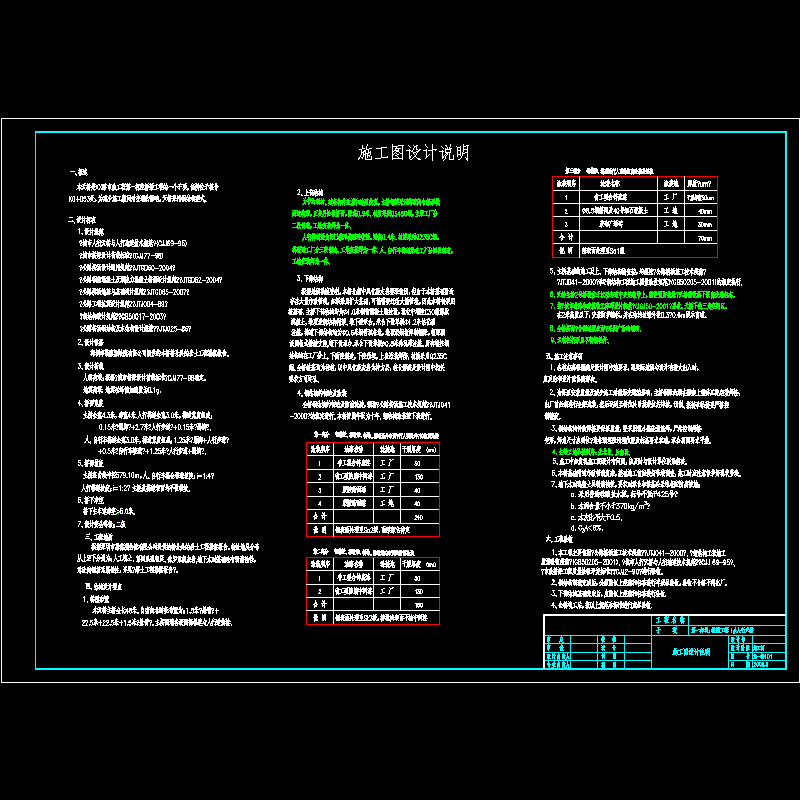

001-施工图设计说明.dwg

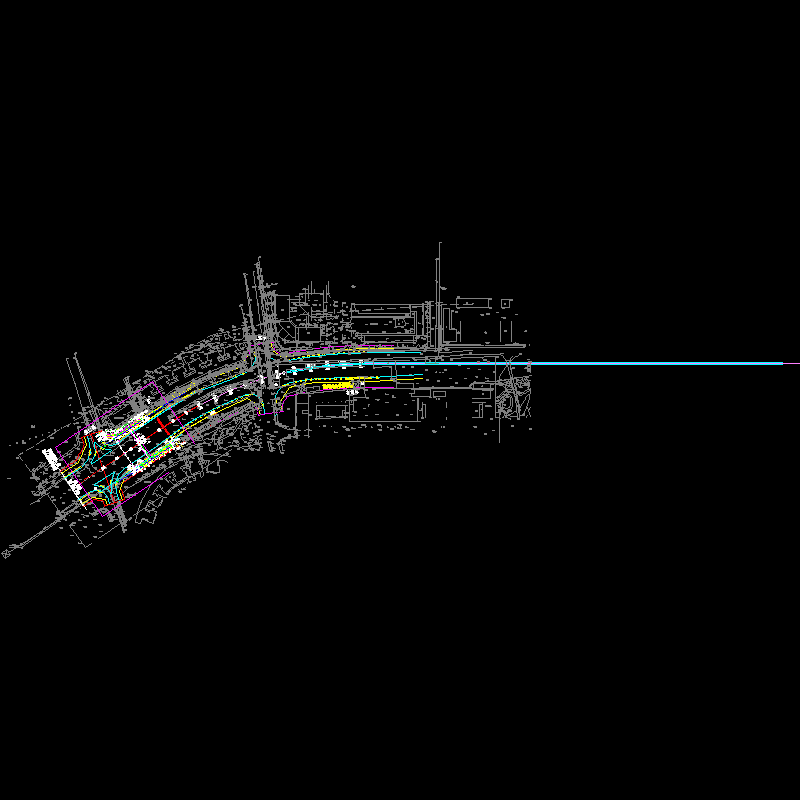

002-天桥平面图.dwg

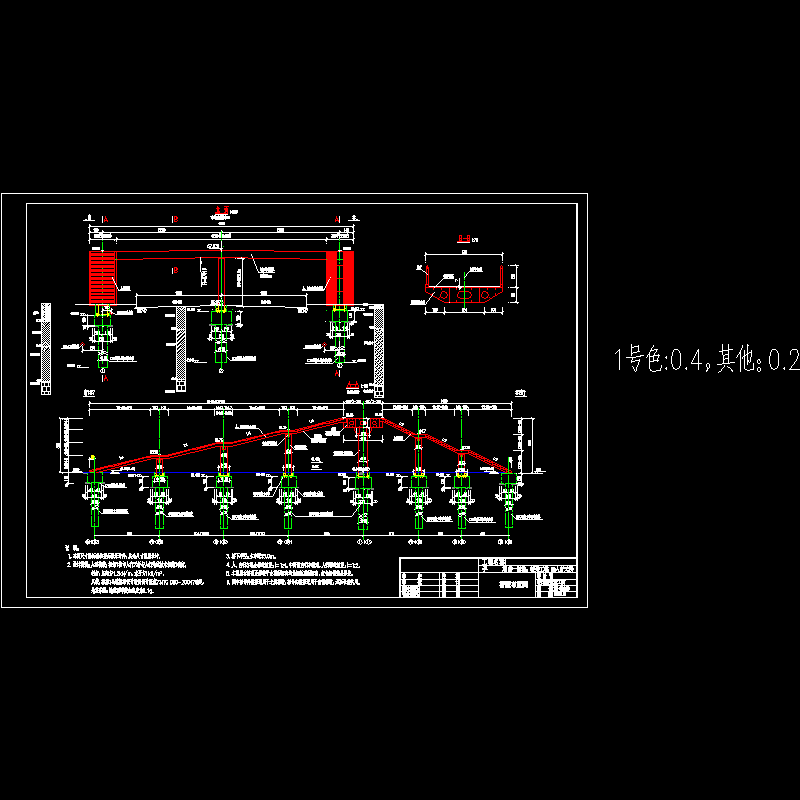

003-桥型布置图.dwg

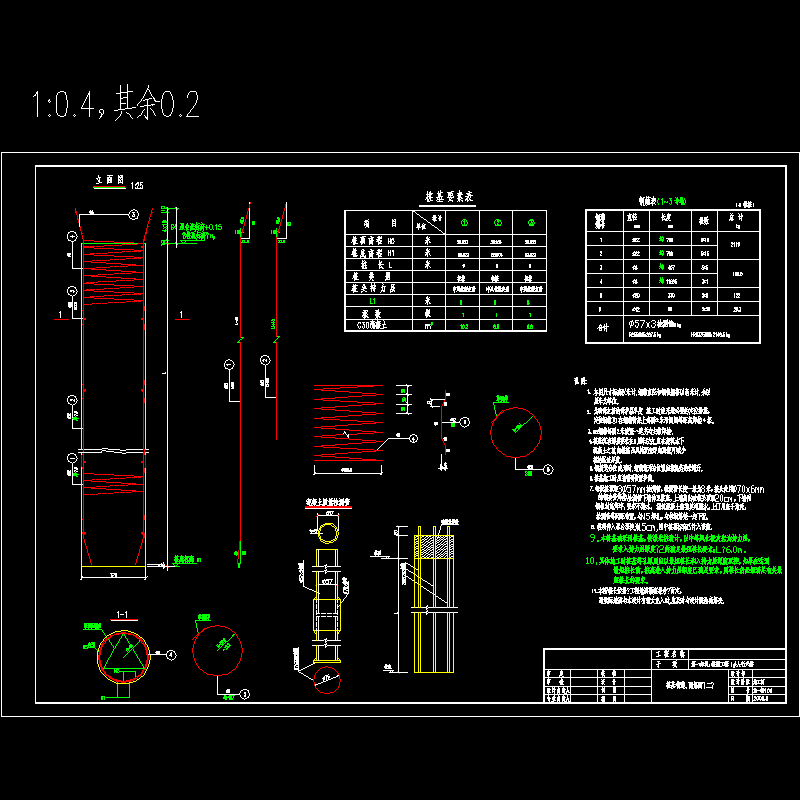

005-桩基构造、配筋图（一）.dwg

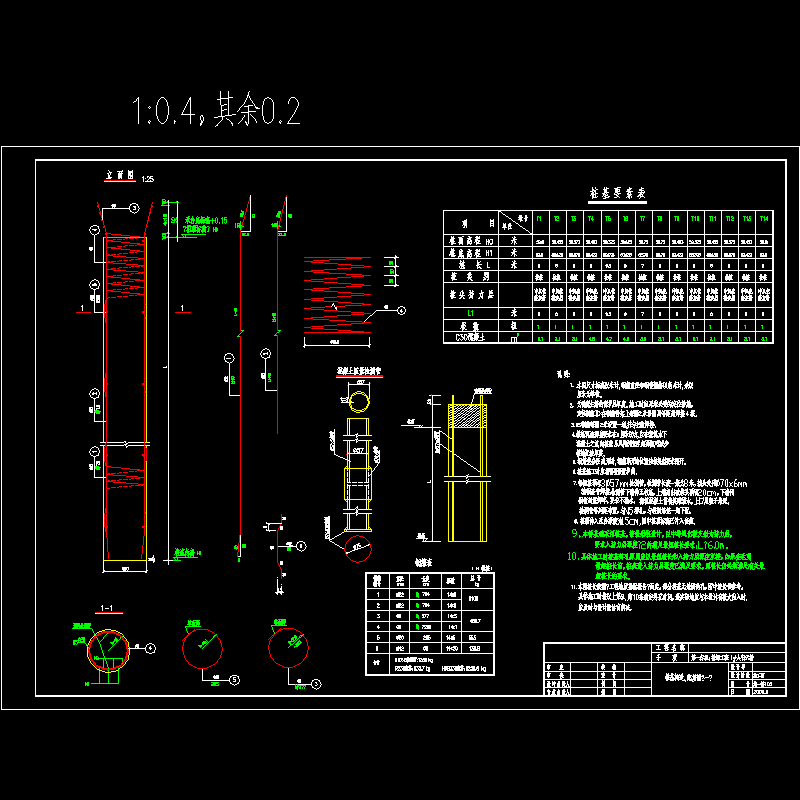

006-桩基构造、配筋图（二）.dwg

007-主桥桥墩承台构造、配筋图.dwg

008-梯道墩承台构造、配筋图（一）.dwg

009-梯道墩承台构造、配筋图（二）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
