16米单跨简支梁桥施工大样图cad平面图,景观桥剖面图

  • 位置:江苏
  • 使用性:人行桥
  • 跨径大小和多跨总长:16m
  • 承重构件受力情况:梁桥
  • 使用年限:永久性桥
  • 材料类型:预应力桥

附件详情

荷载等级:汽车-20 挂车-100 车 行 道:5.0米 人 行 道:2.0米 桥跨型式:16米×1跨(钢筋混凝土空心板梁) 桥面坡度:车行道横坡2.0%(由台帽面进行调整),人行道横坡1.0%, 纵坡为0.0%。
板梁:采用预应力钢筋混凝土空心板梁,板高70厘米。
支座:橡胶支座,全桥共计36块。
桥台:采用M10浆砌块石(M10座浆,C15灌浆)重力式桥台,
基础:底板采用C25钢筋混凝土扩大基础。
桥台处底板顶面应预先嵌入“石笋”以加强台身与承台的连接强度,“石笋”的密度为每平方米一个。

该资料包含:
总体布置图
基础平面图
桥面平面图
桥面立面图
桥面剖视图
跨中断面图
混凝土垫层及底板
台帽结构图(立面)
支座布置图
板梁结构图(立面、底层、面层)
底板结构图
水盘石图(平面、立面、底层配筋、面层配筋)
裙板结构图、贴面大样图
伸缩缝平面图、剖面图
栏杆大样图、栏杆柱大样图
……
共计14张

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

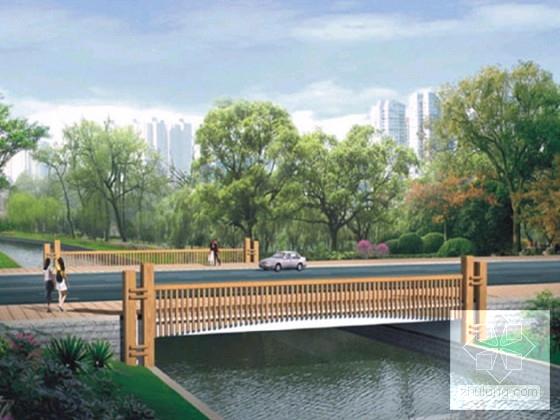

  • 16米单跨简支梁桥施工大样图cad平面图,景观桥剖面图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
