幼儿园暖通施工图纸cad大样图及空调平面图,采暖管网图
-
设计详细说明：有
-
建筑类别：教育
-
建筑高度类型：多层建筑
-
建筑设计面积：11681.54平方米
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
设计内容：空调,通风,采暖,防排烟
-
冷热源：蓄冷（热）系统
-
空调系统：制冷剂系统
-
节点大样：风机盘管
-
项目所在地：贵州
项目概要：该项目为
贵州省幼儿园
暖通施工图
2021（含大样图）
，该项目用地红线总面积 9914.43
平方米
，建筑占地面积：3051.54
平方米
，总建筑面积11681.54
平方米
。地下室建筑面积为3372.98
平方米
,主要功能为车库和设备用房。工程等级为二级，耐火等级为二级，结构类型为框架结构。
设计内容：通风系统设计、消防防排烟系统设计、采暖系统设计、空调系统设计、节能设计、消声减震设计、抗震设计。
部分图纸展示：
以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源
-

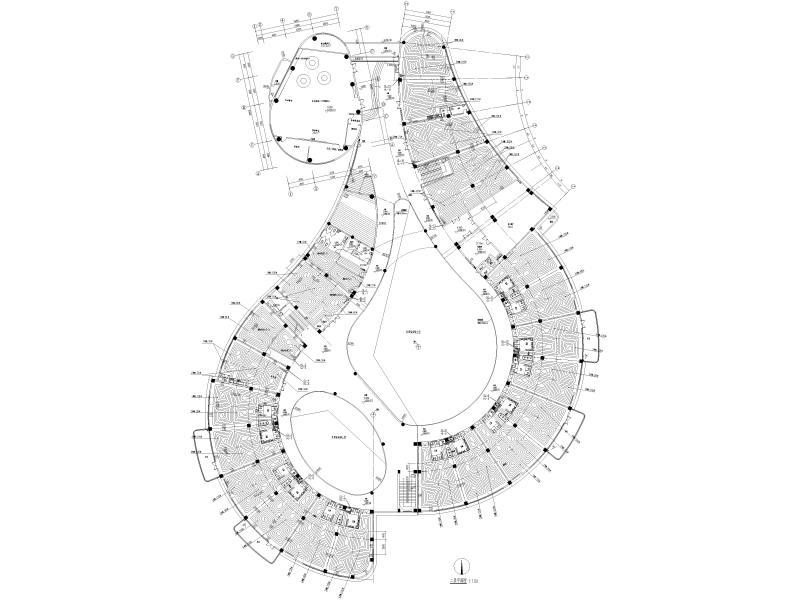

二层采暖平面图 -

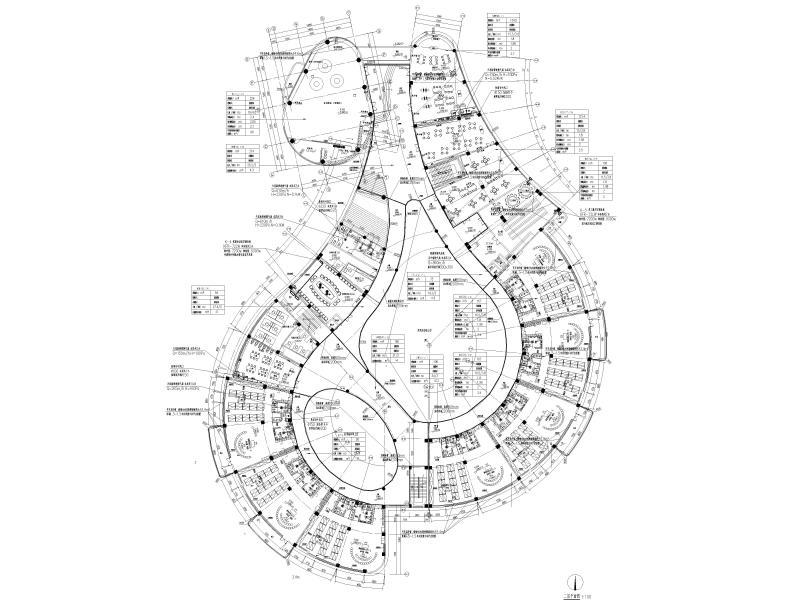

二层通风及空调平面图 -

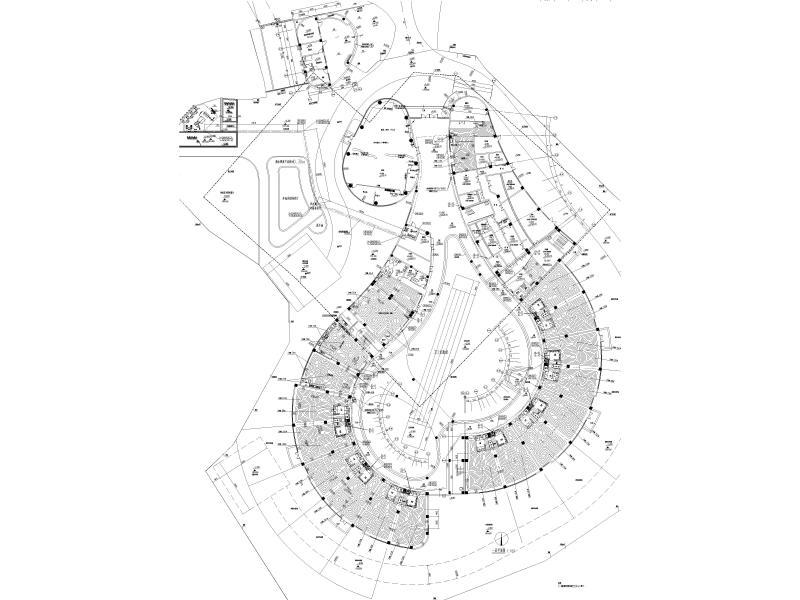

一层采暖平面及采暖管网图 -

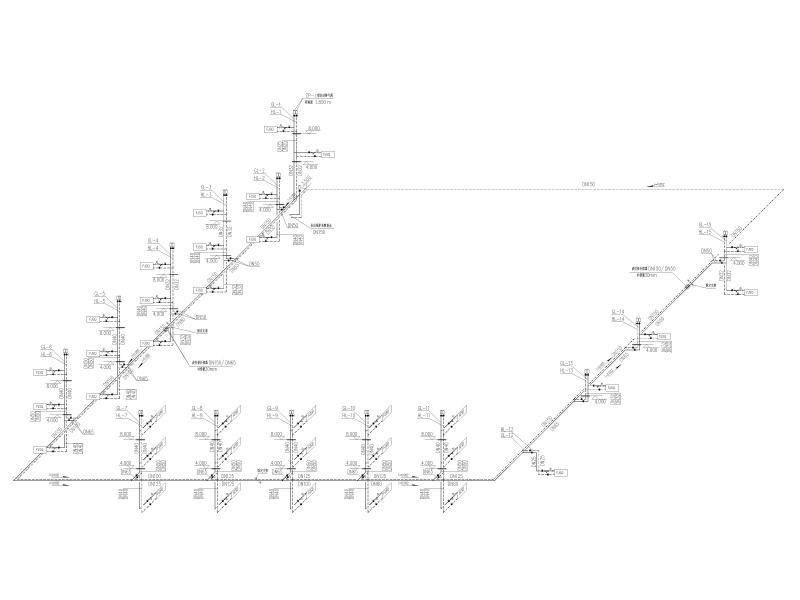

采暖系统原理图 -

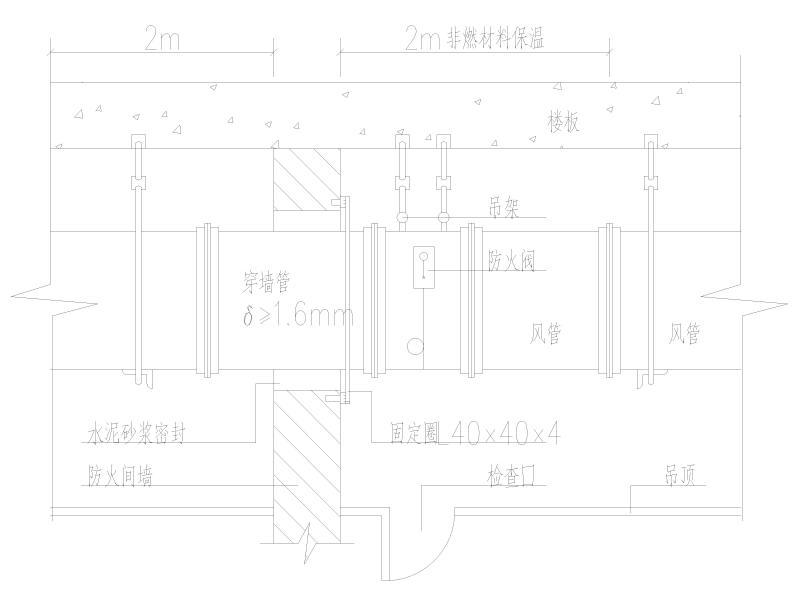

防火阀安装详图(无比例)
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-06
- 评论次数：0
- 浏览次数：0
- 文件大小：14.22 MB
- 收藏次数：0
-
文件名称：
附件-996579709797007855.dwg
幼儿园暖通施工图下载
