螺栓球节点双层正放四角锥网壳结构施工图纸cad平面布置图
-
建筑类别：体育
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：网架
-
结构安全等级：二级
-
风压：0.3kN/平方米
-
雪压：0.35kN/平方米
-
参考图纸：17张
-
设计年代：近代
螺栓球节点双层正放四角锥网壳
结构施工图
，CAD格式，。
工程简介：
1.该项目是大学体育场还建工程网架施工图。
2.本网架型式为螺栓球节点 双层正放四角锥网壳,采用四周支承。
3.网架总平面投影面积合计为1170m2.
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

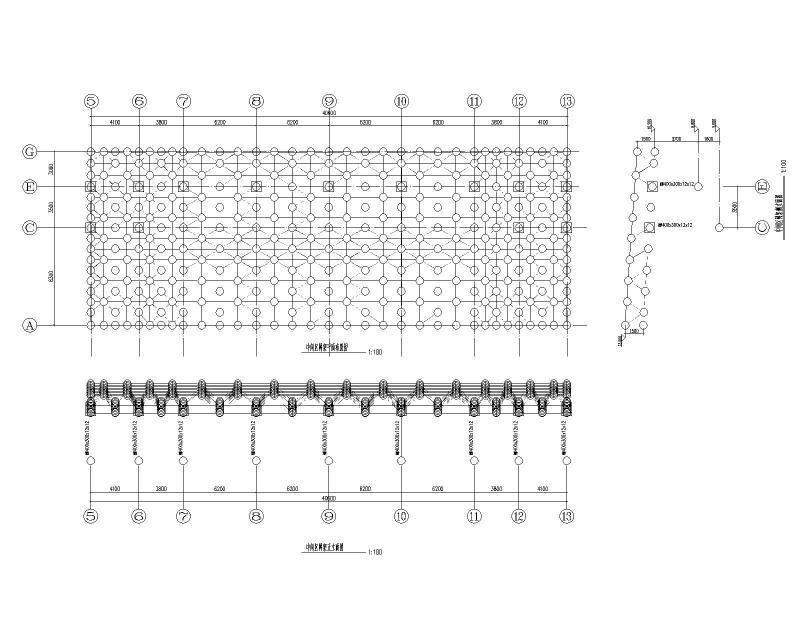

中间区网架平面布置图 -

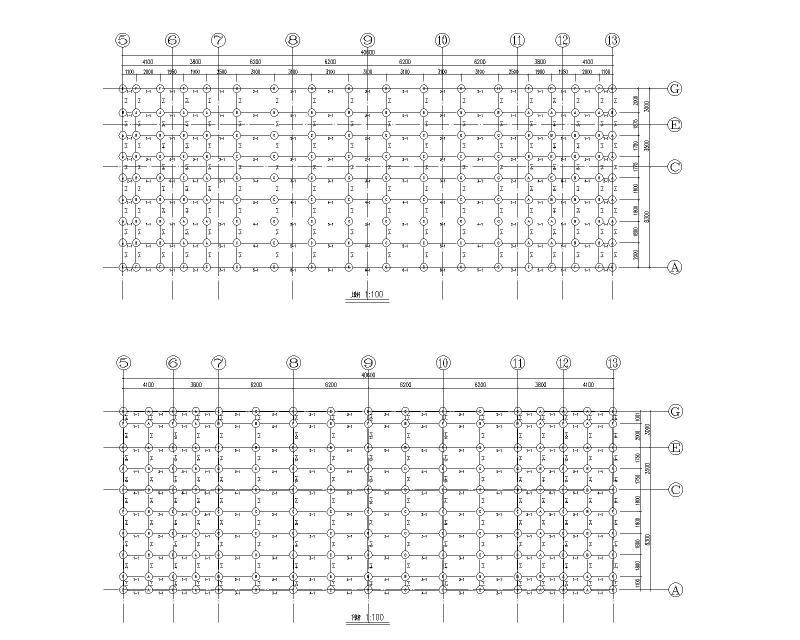

中间区弦杆布置图 -

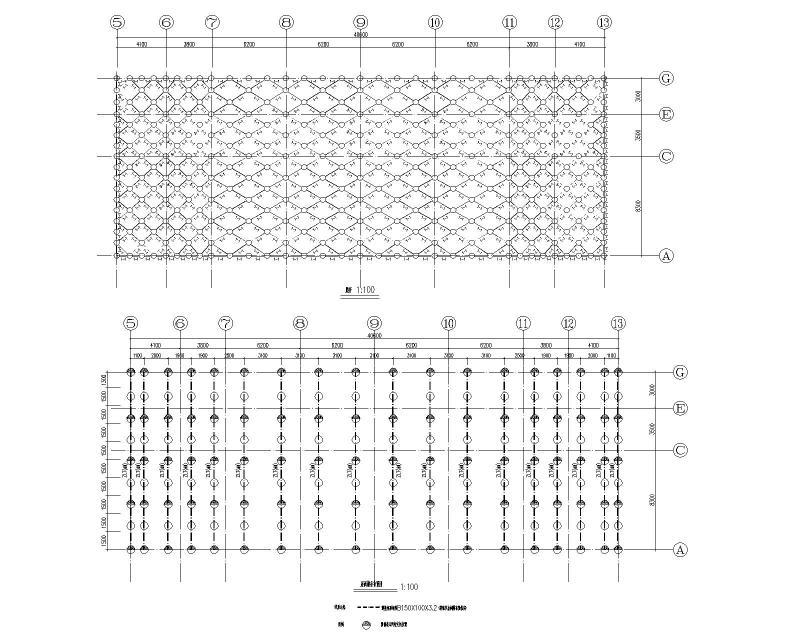

中间区腹杆及屋面檩条布置图 -

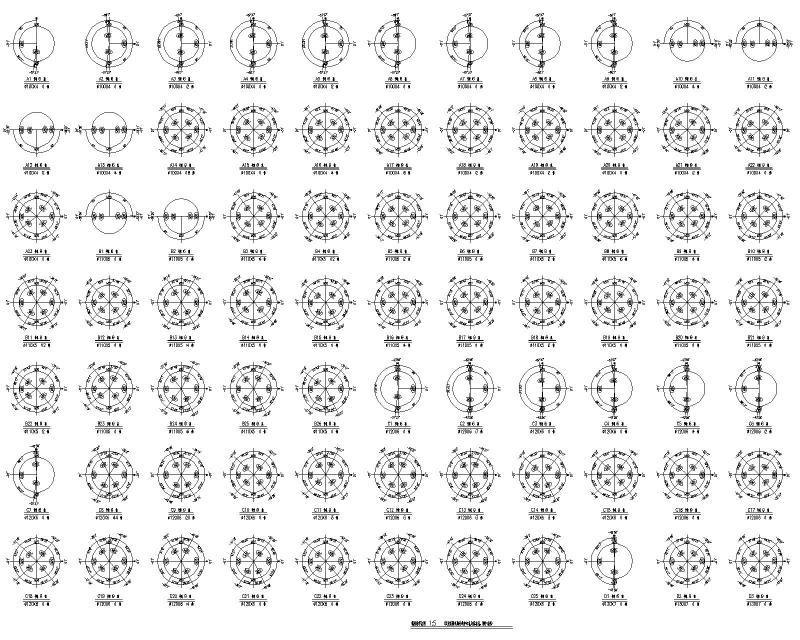

中间区螺栓球节点图 -

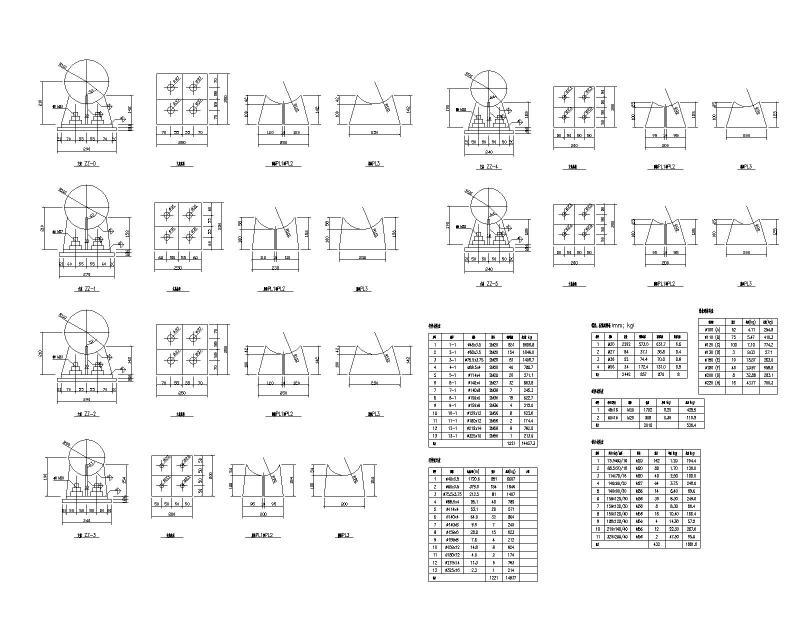

中间区支座节点图及材料表 -
节点大样
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-21
- 评论次数：0
- 浏览次数：0
- 文件大小：2.47 MB
- 收藏次数：0
-
文件名称：
附件-996595508957696009.dwg
