双层螺栓球节点正放四角锥网架结构加油站结构设计施工CAD图纸
- 建筑类别：交通建筑
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.60kN/平方米
- 雪压：0.20kN/平方米
- 参考图纸：5张
附件详情
该项目为江苏某加油站的网架工程，网架结构类型为双层螺栓球节点正放四角锥，采用柱点支承，屋面结构起坡排水，6度设防。

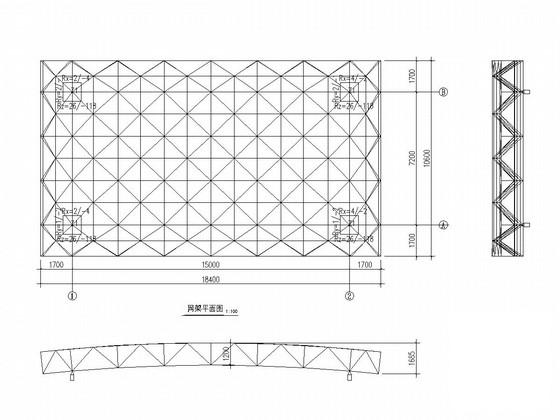

该资料包含：网架工程设计说明、网架
平面布置图
、网架材料表、网架屋面檩条图、网架屋面布置图等共5张图纸。

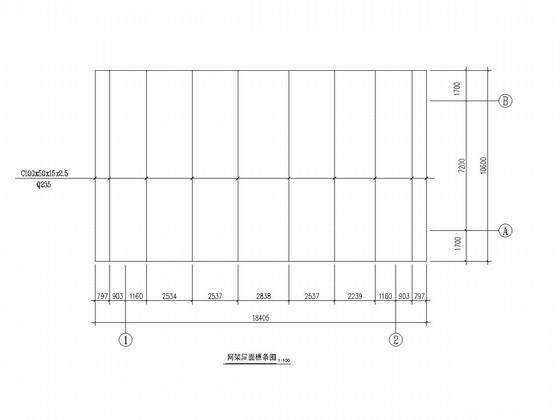

网架屋面檩条图

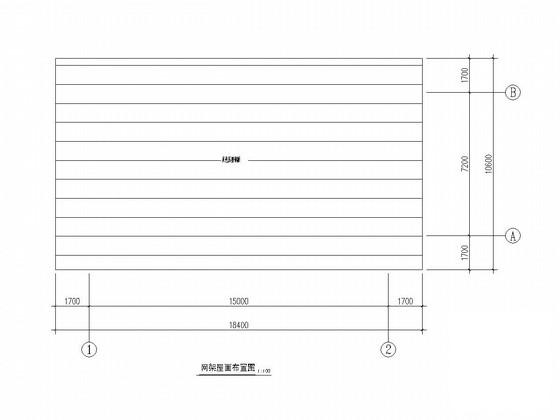

网架屋面布置图

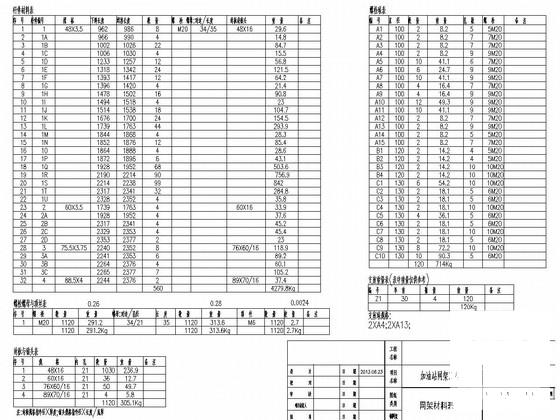

网架材料表
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
加油站网架结构设计 - 1 -
加油站网架结构设计 - 2 -
加油站网架结构设计 - 3 -
加油站网架结构设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-05
- 评论次数：0
- 浏览次数：0
- 文件大小：0.08 MB
- 收藏次数：0
-
文件名称：
附件-995877988790978979808.rar
加油站网架结构设计下载
