螺栓球四角锥网架结构操场看台结构CAD施工大样图
- 建筑类别：体育
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢结构
- 钢结构：网架
- 结构安全等级：二级
- 风压：0.40kN/平方米
- 雪压：0.50kN/平方米
- 参考图纸：15张
- 设计年代：近代
附件详情
该项目是风雨操场看台网架项目，结构体系为四角锥网架，节点类型:螺栓球，包括：网架设计与施工说明，网架平面图与立面图，网架上、下弦布置图，网架腹杆布置图，网架屋面与檩条布置图，网架球节点大样图，网架材料明细表等15张图。
。

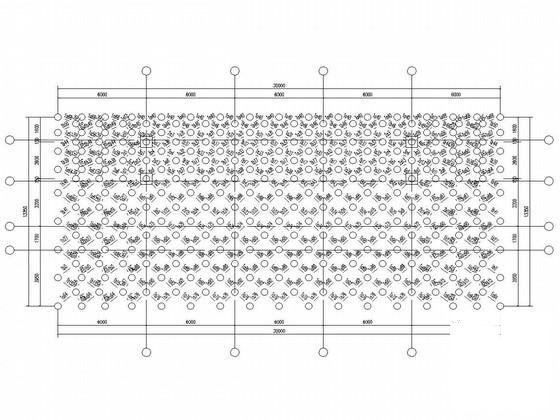

网架上弦布置图

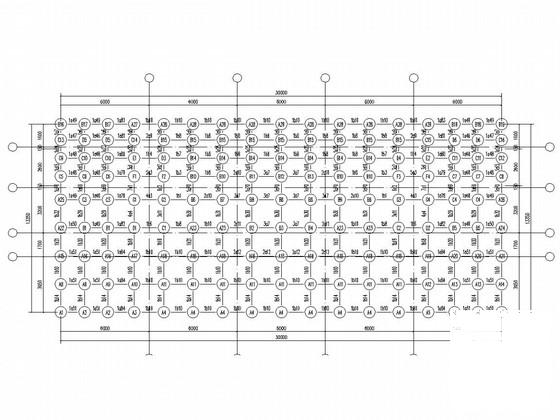

网架腹杆布置图
图5

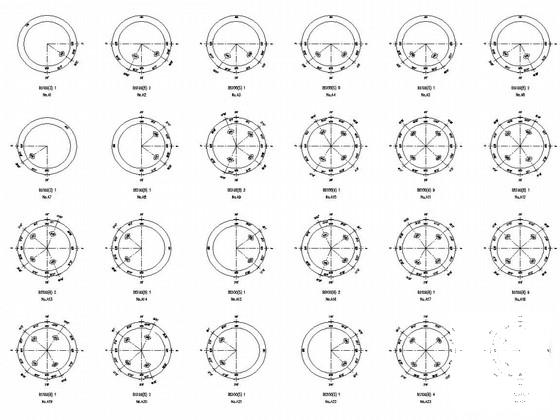

网架球节点大样图
