一份6层公租房电气CAD施工图纸（三级负荷）

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑设计面积：2262.84平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：10张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第三类
• 接地方式：TN-C-S
• 强电设计：低压配电, 电气照明, 建筑物防雷, 接地安全
• 弱电设计：通信系统, 有线电视和卫星接收系统, 信息网络系统

附件详情

• 1、 电气设计 说明
• 2、配电系统图
• 3、弱电系统图
• 4、照明电气平面图
• 5、 弱电平面图
• 6、 防雷接地 平面图

附件详情

该附件是[门源]某六层公租房电气施工图纸，总建筑面积2262.84平方米，标准层层高为2.8米,建筑总高为17.85米.供电负荷等级为三级。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、电话系统、网络宽带系统、有线电视系统、防雷接地系统设计等。

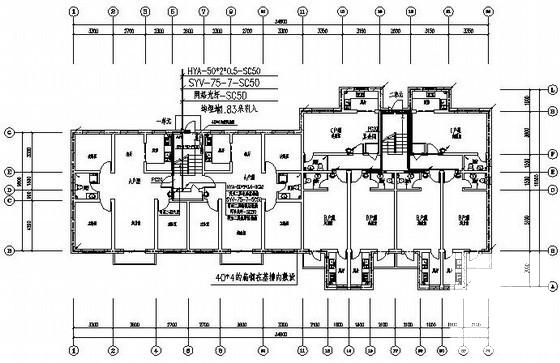

第 1 张图

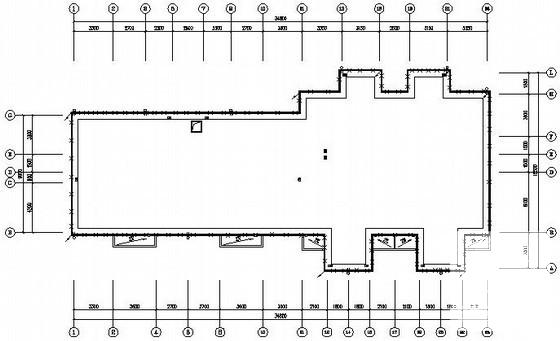

第 2 张图

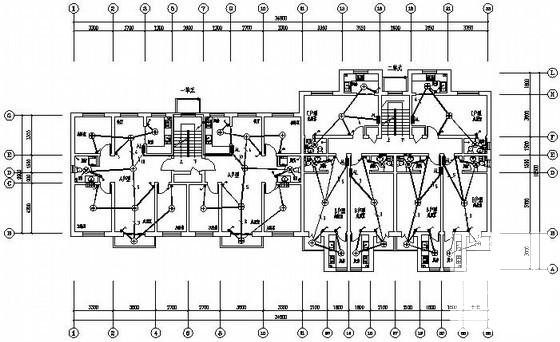

第 3 张图

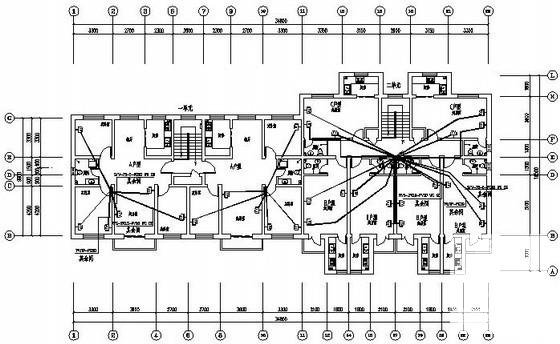

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
