公租房建设电气施工图纸cad电气平面图及系统图

项目概要:该项目为 贵州省某公租房建设 电气施工图 ;使用功能:公租房,农贸市场;建筑等级: 公租房一级,农贸市场二级.;建筑类别及耐火等级: 公租房26层耐火极限一级,农贸市场地上三层耐火极限二级;总建筑设计面积:13114.92平方米
设计范围: 1)10/0.4KV变配电系统; 2)动力配电系统; 3)照明配电系统; 4)防雷及接地系统;
部分图纸展示:
以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

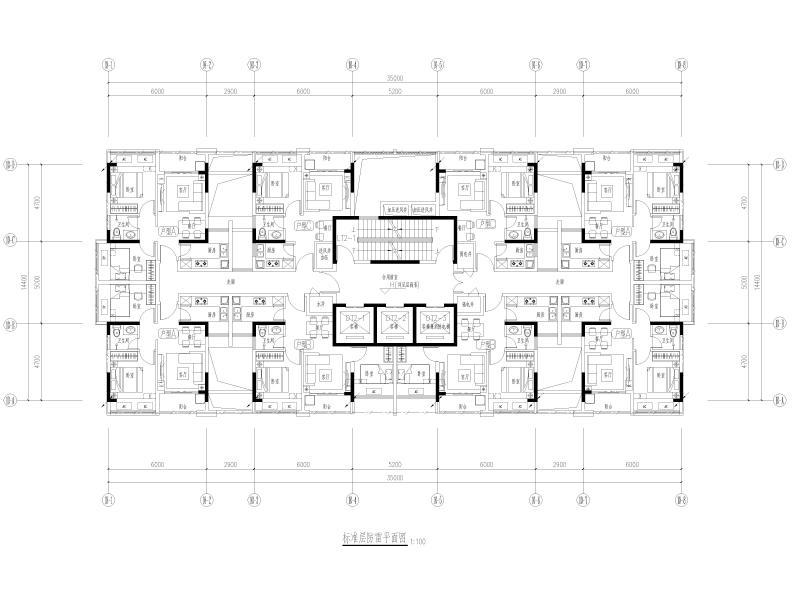

  • 标准层防雷平面图
    标准层防雷平面图

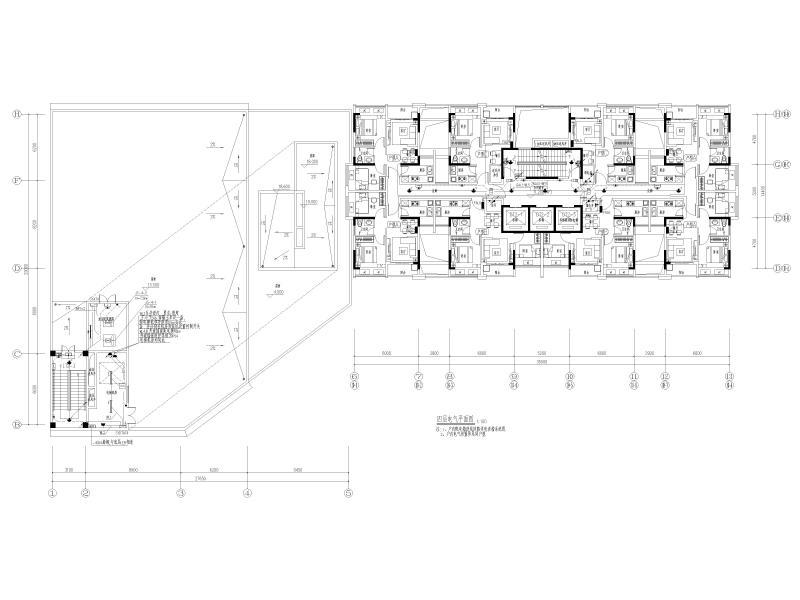

  • 四层电气平面图
    四层电气平面图

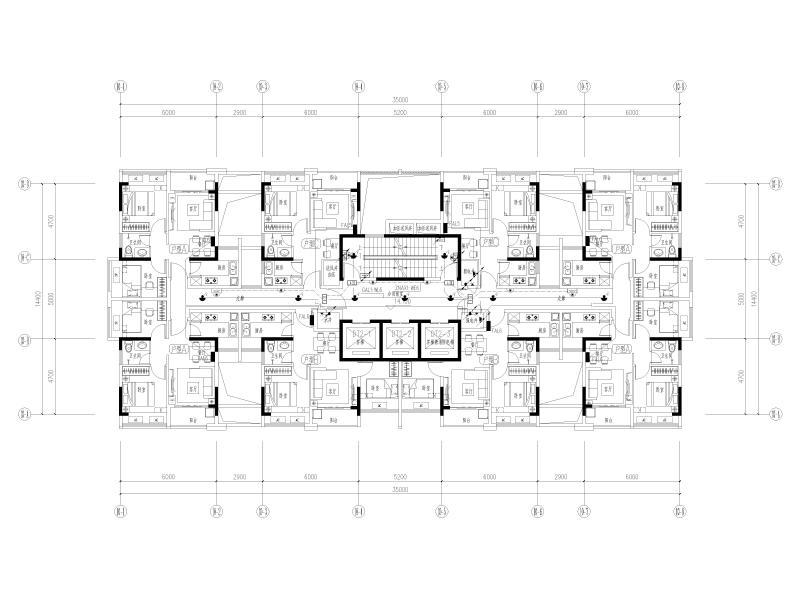

  • 五层电气平面图
    五层电气平面图

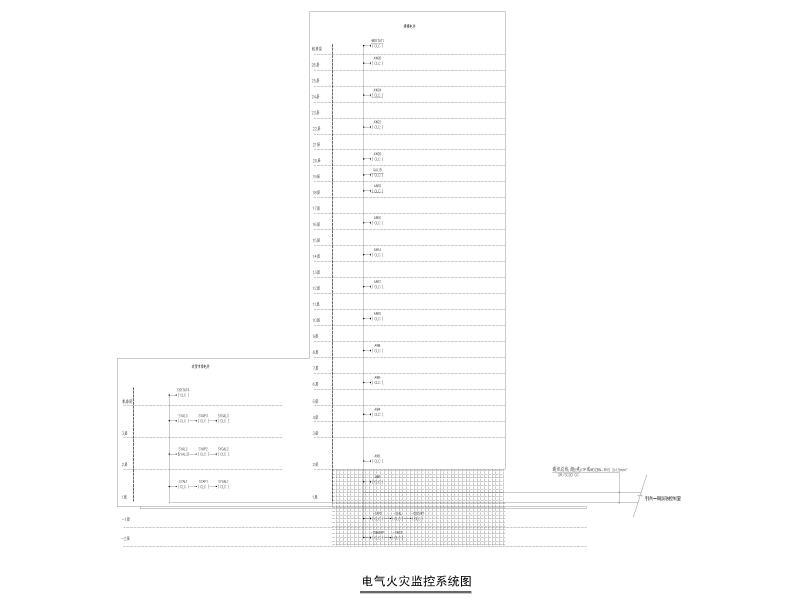

  • 电气火灾监控系统图
    电气火灾监控系统图

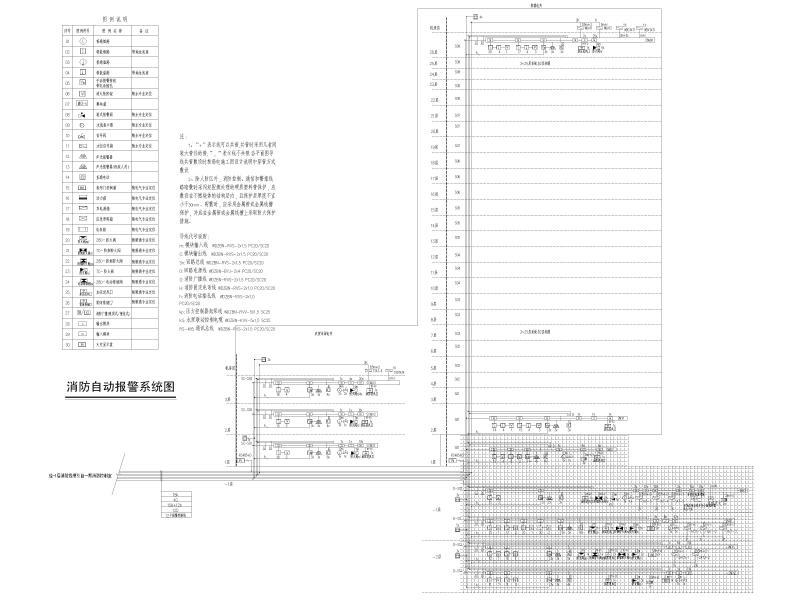

  • 消防自动报警系统图
    消防自动报警系统图
以上是部分截图,请下载附件后查看完整高清内容
