技术参数： 1、跨径及建筑结构形式：1-16.0m预应力混凝土简支空心板桥。 2、设计荷载：汽车－超20级，挂车—120。 3、桥梁全宽：26.0m（0.5m护栏 11.5行车道 2.0m中央分隔带 11.5m行车道 0.5m护栏）。 4、桥面横坡：单向向内2.0%(圆曲线全超高路段)。 5、桥上纵坡：0.82%(竖曲线内两支承线高程折算值)。 6、地震烈度：Ⅵ度。 7、桥下净空高度：大于5.0m。 ...... 设计施工技术要点： 1、行车道板间横向连接采用企口缝榫(sǔn)槽混凝土连接，二期恒载及活载内力横向分布系数按“铰接板法”计算，计算中桥面铺装混凝土仅作为二期恒载未考虑参与截面共同受力。 2、空心板的张拉采用两端张拉，实行双控，以张拉力为主，引伸量校核，实际引伸量与理论引伸量的差值控制在±6.0%以内，否则应暂停张拉，待查明原因并采取相应措施后继续。空心板的张拉应在空心板混凝土强度达到85%以上后进行。如果采用夹片式锚具等具有自锚性能的锚具时其张拉程序为：0→初应力(0.1σk)→σk(持荷2min锚固)；否则应按相关规范要求采用超张拉工艺。张拉应从构件中线向两侧对称进行，并应逐根填写张拉记录。 ...... 设计于2004年，共包含CAD设计图27张。

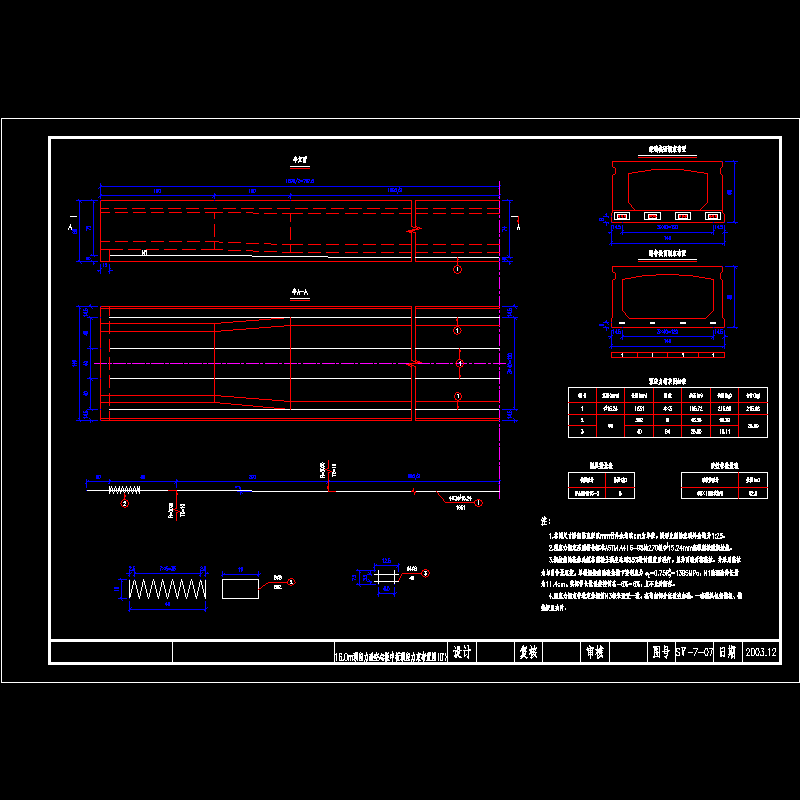

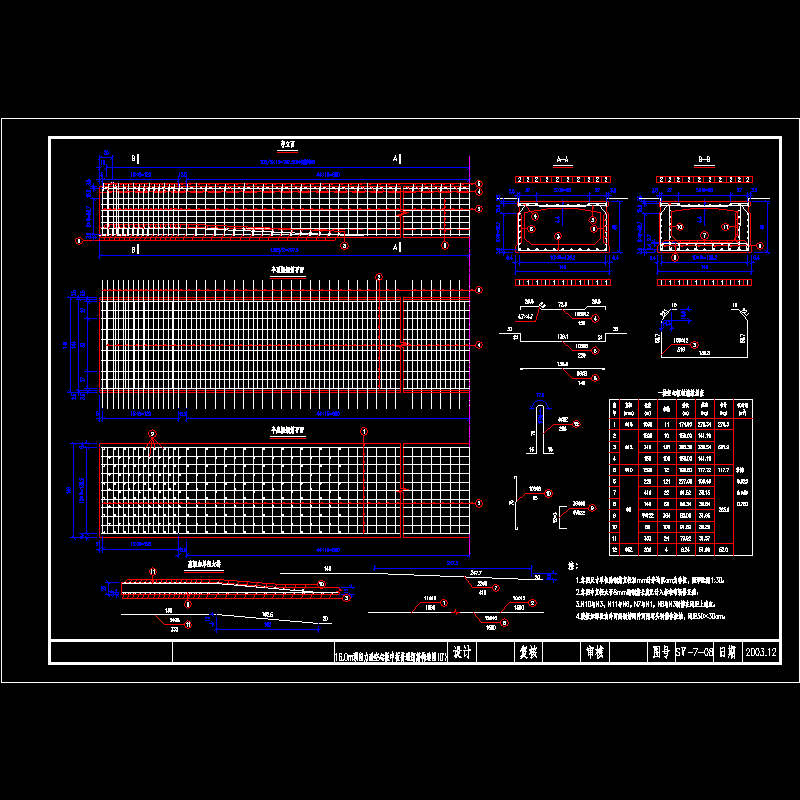

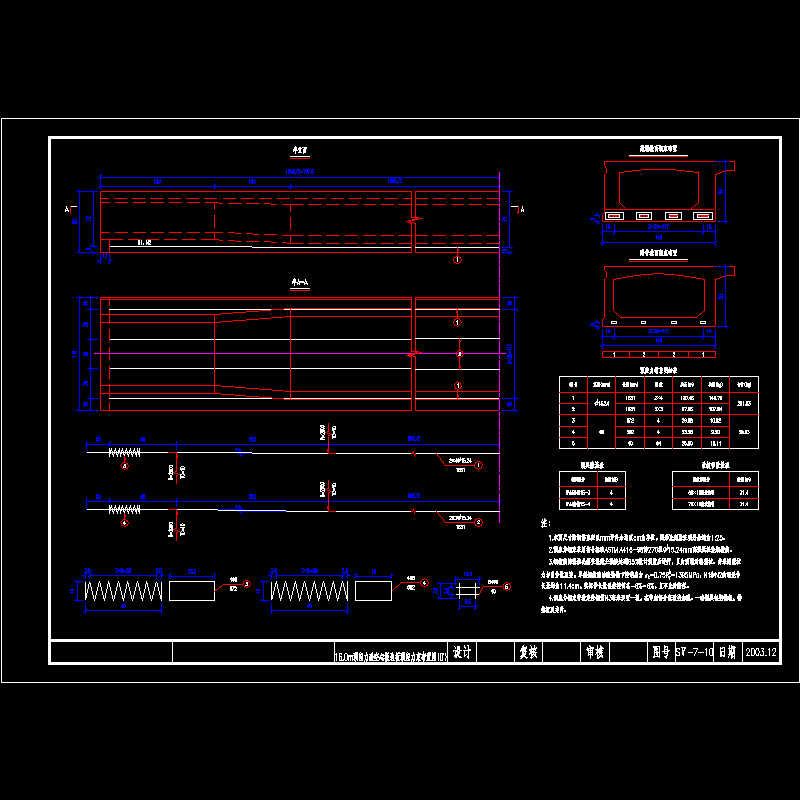

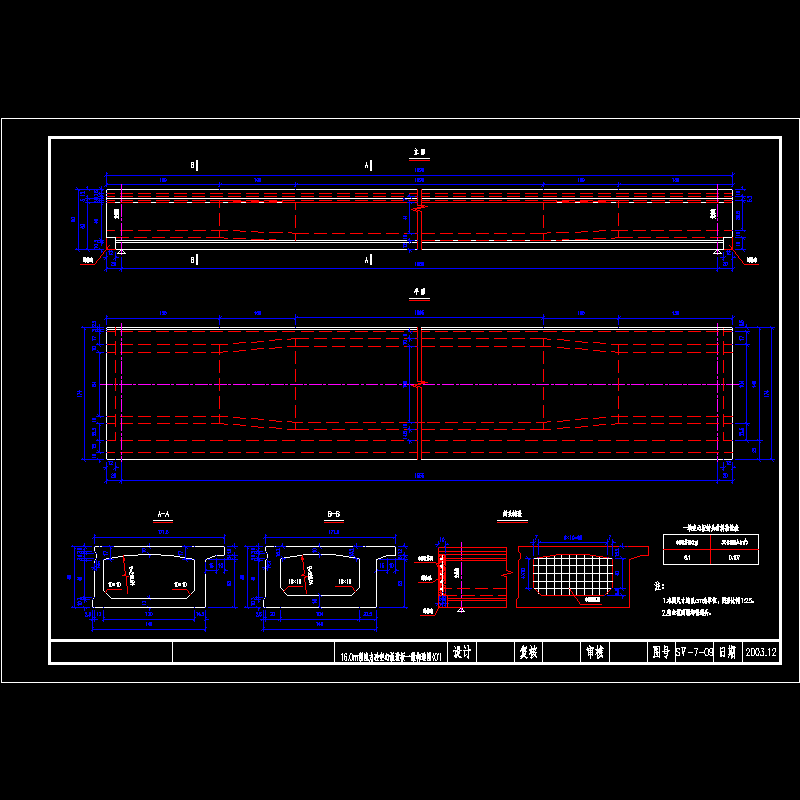

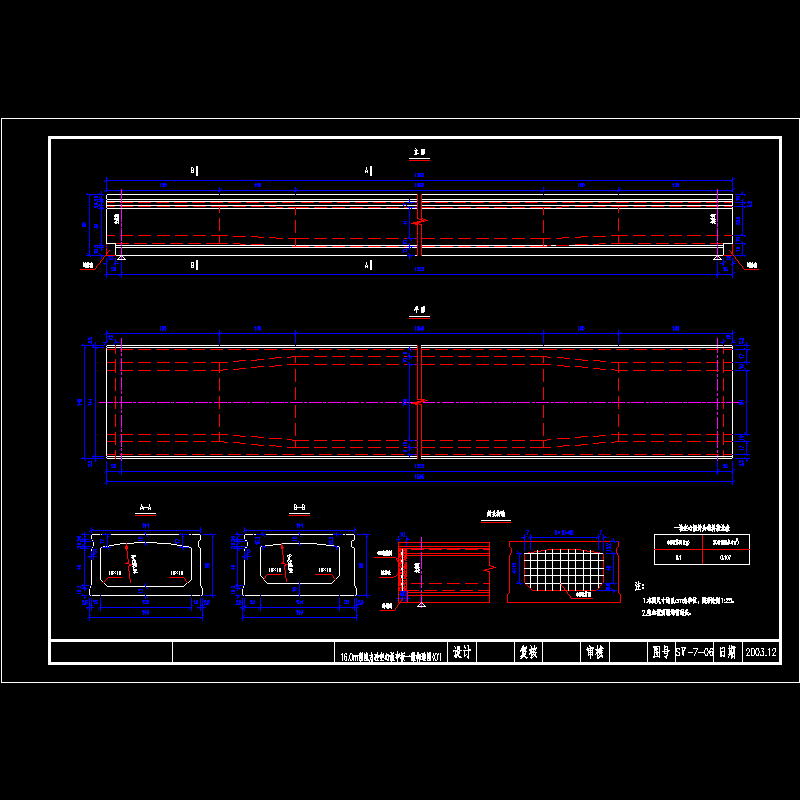

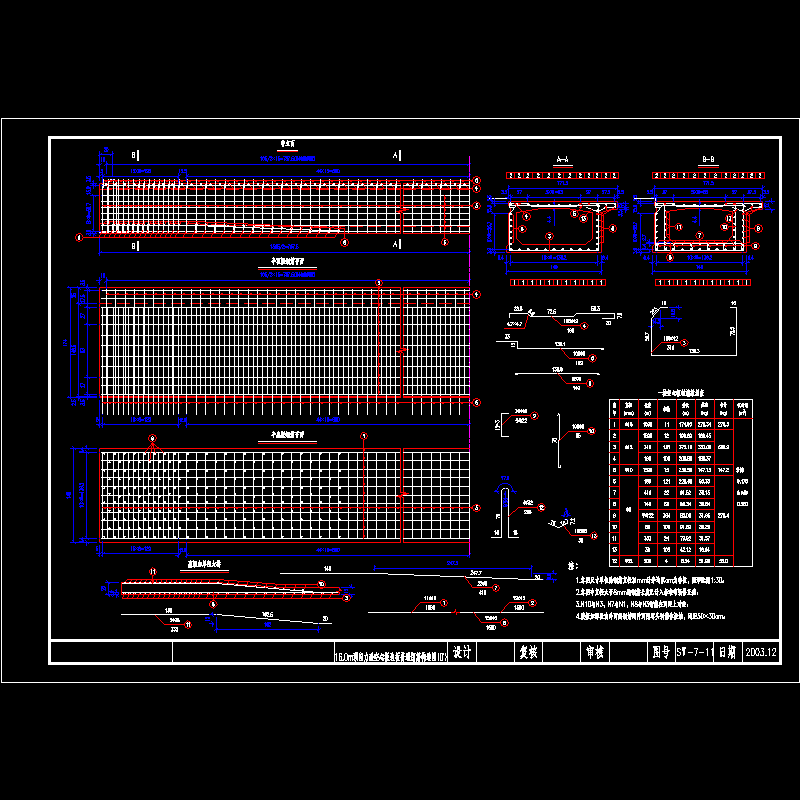

16-1.5-1-0d.dwg
16-1.5-2-0d.dwg
16-1.5-3-0d.dwg
16-1.75-1-0d.dwg
16-1.75-2-0d.dwg
16-1.75-3-0d.dwg
设计图_pmt.dwg
设计图_qt0_l.dwg
设计图_qt0_r.dwg
设计图_qt1_l.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
