27层大型商业办公综合建筑电气CAD施工图纸

yy8899 · 发表于 2020-2-17 13:54:08

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：81623平方米
建筑地上层数：27层
建筑地下层数：2层
设计年代：近代
地下室用途：车库,设备用房
节点大样：配电箱,开关柜,其它
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
有线广播：服务性,火灾应急
接地方式：TN-S
项目所在地：河北
强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全,电气控制
弱电设计：火灾自动报警系统,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

1、强电设计施工说明
2、弱电设计施工说明
3、变压器出线回路系统图
4、商场配电干线图
5、设备用房配电系统图
6、商场应急照明系统图
7、商场正常照明系统图
8、商场动力配电系统图
9、动力平面图
10、插座平面图
11、照明平面图
12、办公配电干线图
13、办公应急照明系统图
14、办公配电系统图
15、智能化电力能耗监控系统图
16、电气火灾漏电监控系统
17、地上商业及办公有线电视系统图
18、地上商业及办公安防监控系统图
19、地上商业及办公综合布线系统图
20、消防系统图
21、地上商业及办公移动通信室内信号覆盖系统图
22、弱电平面图
23、强电竖井设备平面布置图

附件详情

该附件是27层大型商业办公综合建筑全套电气施工图，总共105张。
该项目为综合楼建筑，地下两层，建筑面积22116平米，地上27层，建筑面积69507平米。总建筑面积为81623平米。建筑高度98.5米；地上1-5层为商业用房；6-27层为酒店式办公用房。屋顶为电梯机房及设备用房，地下一层1号变配电室为本建筑供电。
电气设计包含10KV变配电系统；供配电系统设计；照明系统的设计；动力控制系统的设计；防雷与接地系统的设计；火灾自动报警控制系统；宽带网数据通信及电话通信系统；有线电视系统；安防监控系统；移动通信室内信号覆盖系统；公共广播系统等。

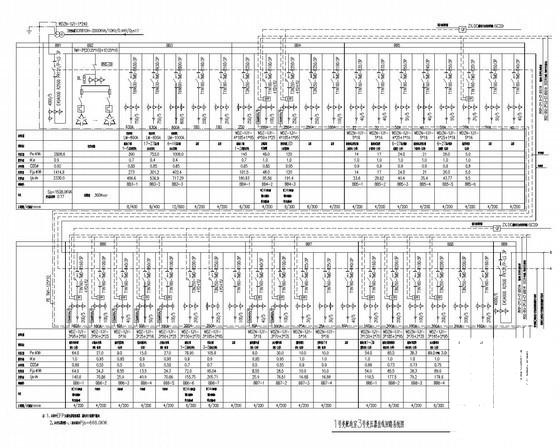

1号变配电室3号变压器出线回路系统图

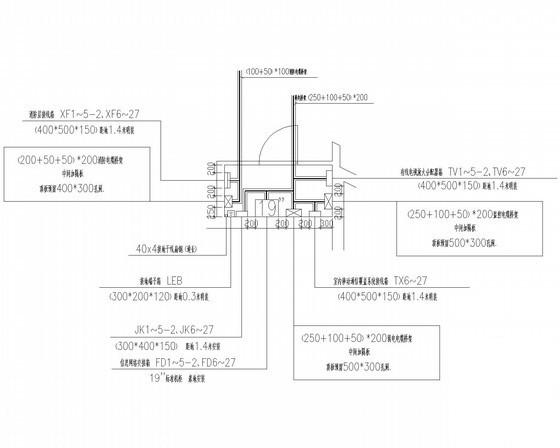

1~27层右侧弱电竖井设备平面布置图

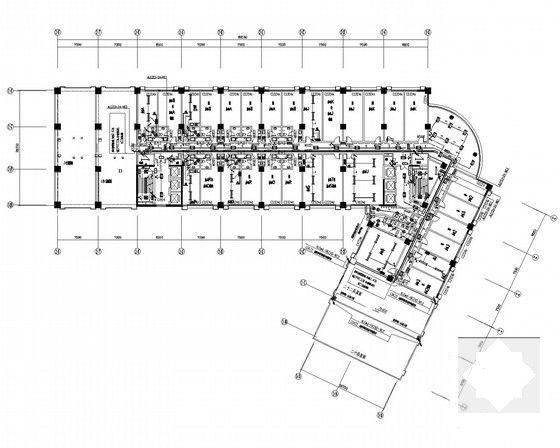

23、24层照明平面图

地上1~5层商业消防系统图

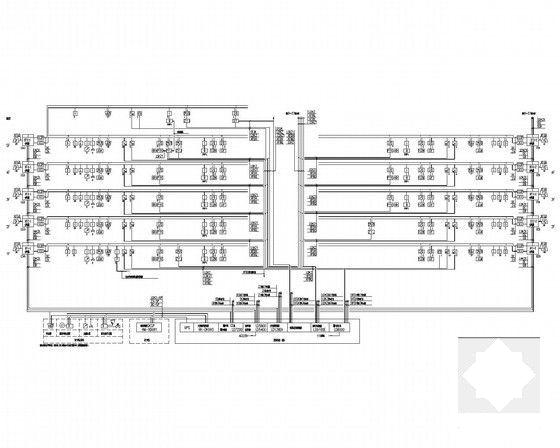

电气火灾漏电监控系统

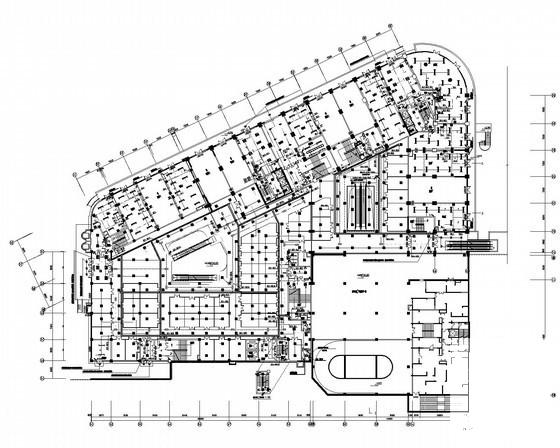

四层消防平面图

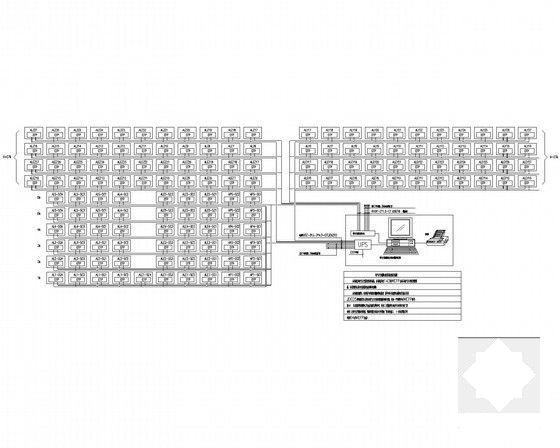

智能化电力能耗监控系统图

21、22层消防平面图
