一份大型商业综合楼空调设计CAD施工图纸

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：高层建筑
• 建筑设计面积：52000平方米
• 建筑地上层数：1层
• 建筑地下层数：5层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 设计内容：空调
• 冷热源：电动压缩式冷水机组
• 空调系统：全空气系统
• 水系统：异程式

附件详情

• 空调水系统原理图

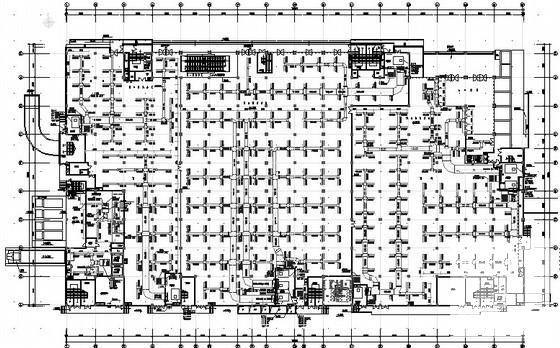

• 通风空调平面图
• 通风水管平面图
• 冷水机房管道及设备 平面布置图
• 冷水机房剖面图
• 热水锅炉房平剖面图
• 冷却塔剖面及基础平面图
• 空调机房详图

附件详情

该项目总建筑面积5.2万平米，建筑高度27.45米。设有一层地下室，地上部分设有商场，咖啡厅。本建筑分为三大部分,超市部分，商场及会议厅部分。
该资料包括除会议厅外所有空间的中央空调系统；商场、中厅、咖啡厅排烟系统；正压送风系统；地下室设备房通风系统；地下室车库平时通风及排烟系统及所有空间通风系统。

，图纸共34张。

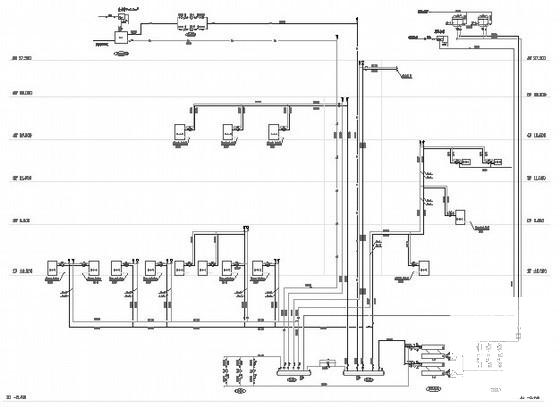

空调水系统原理图

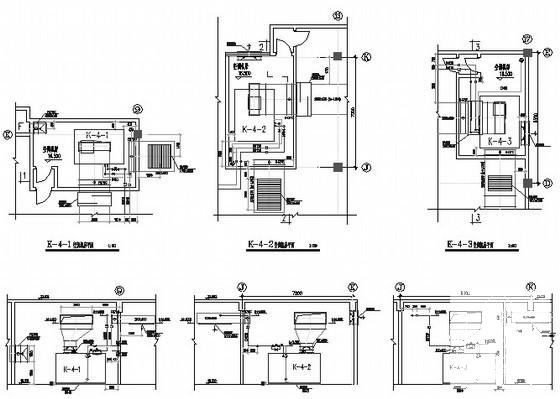

空调机房详图

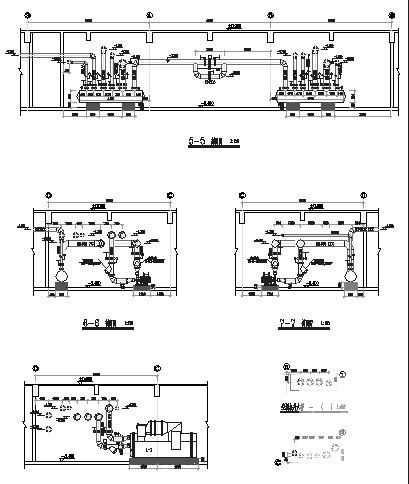

冷水机房剖面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
