130m等截面悬链线混凝土箱型拱桥CAD施工大样图（78张）.dwg

uuyy88 · 发表于 2020-10-1 08:26:07

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

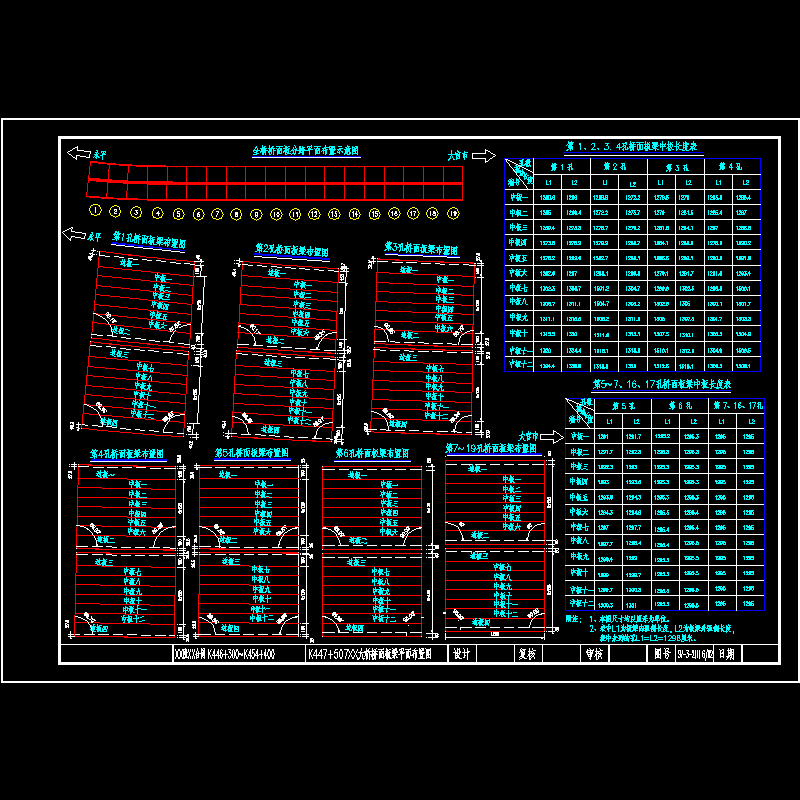

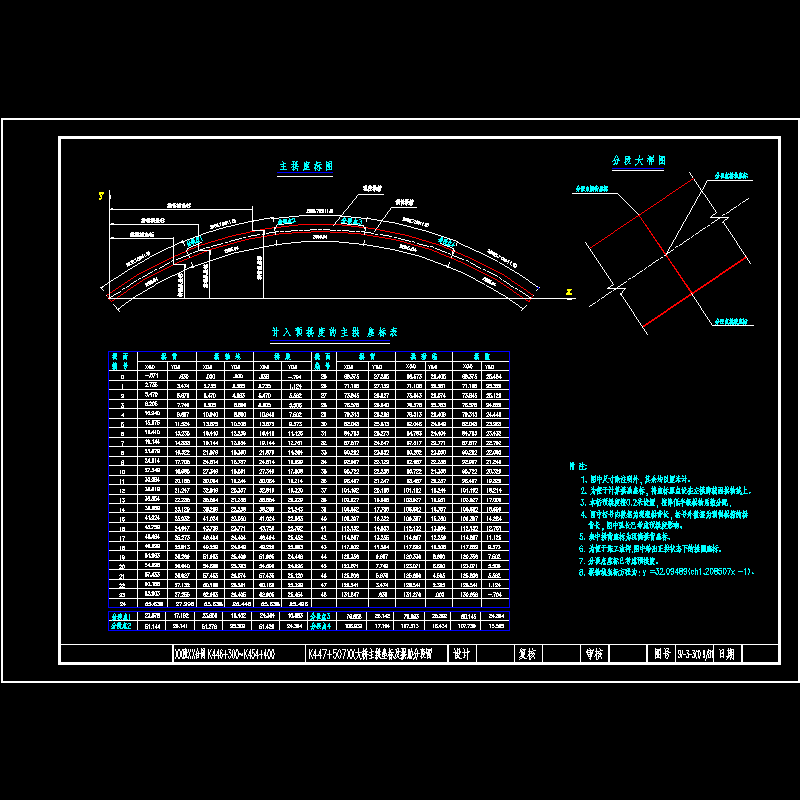

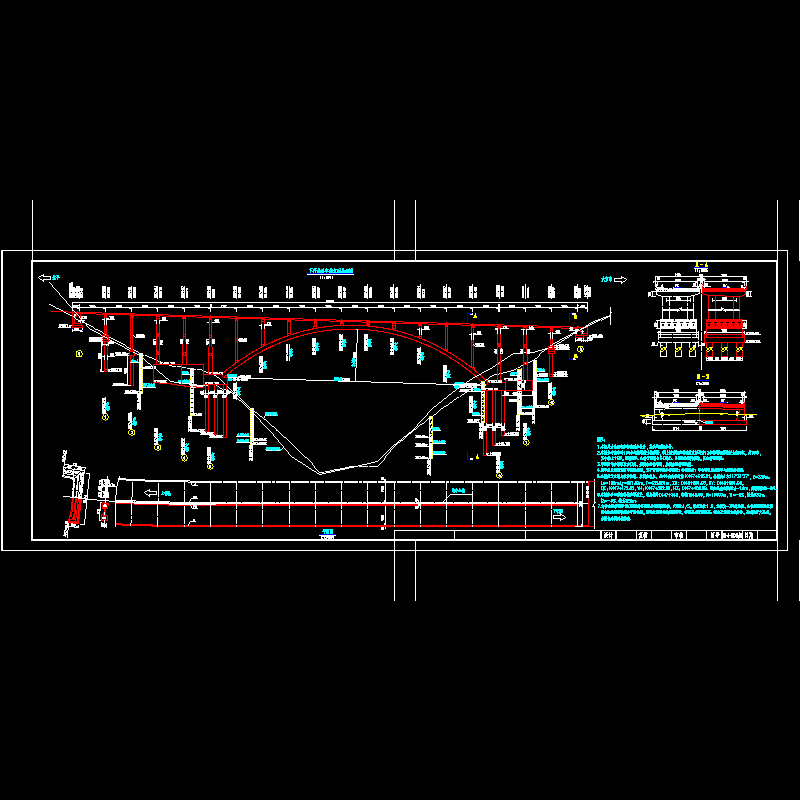

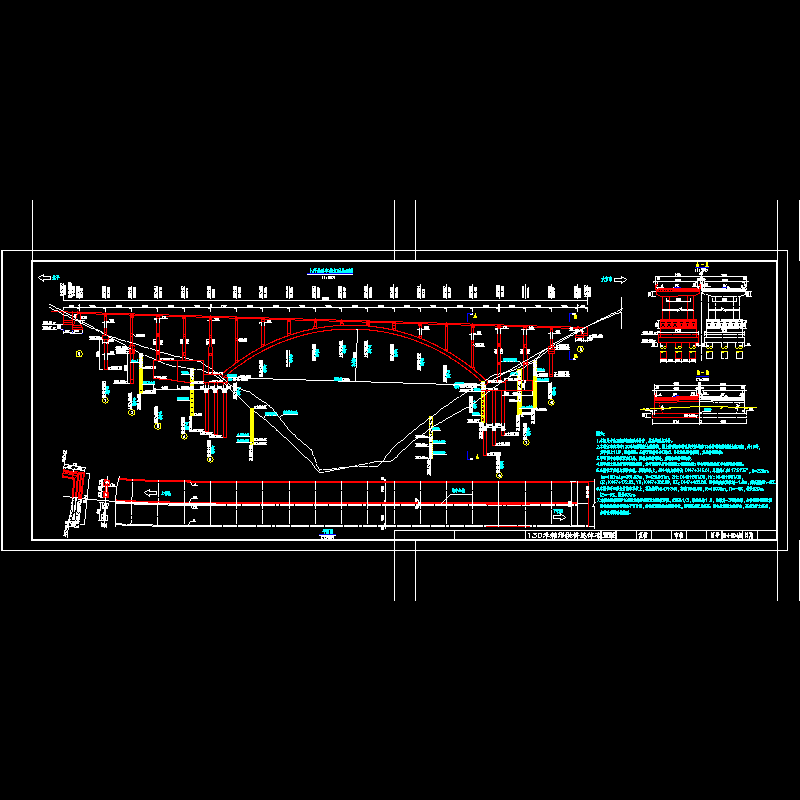

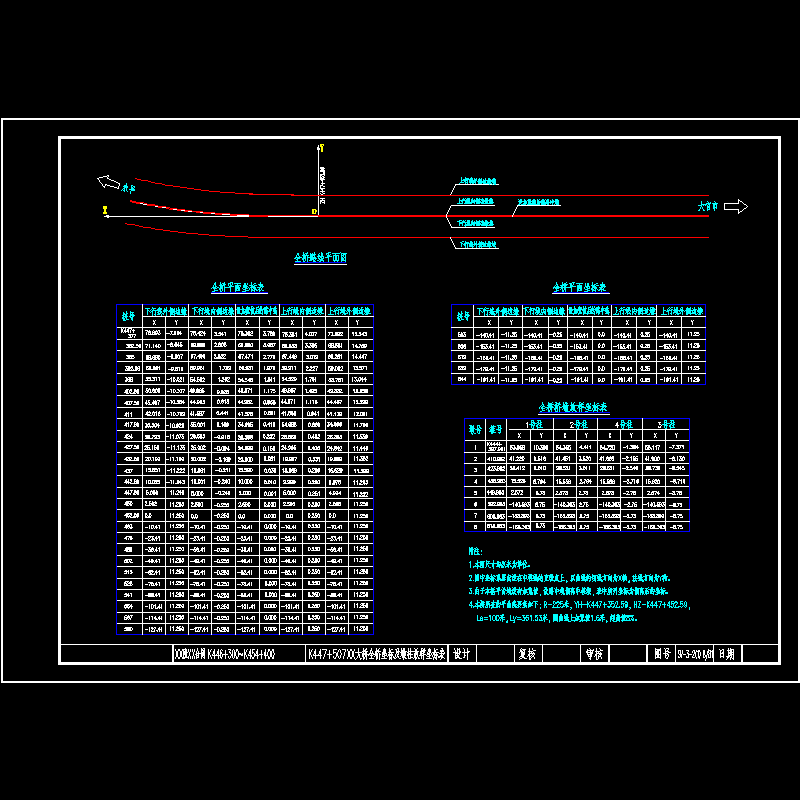

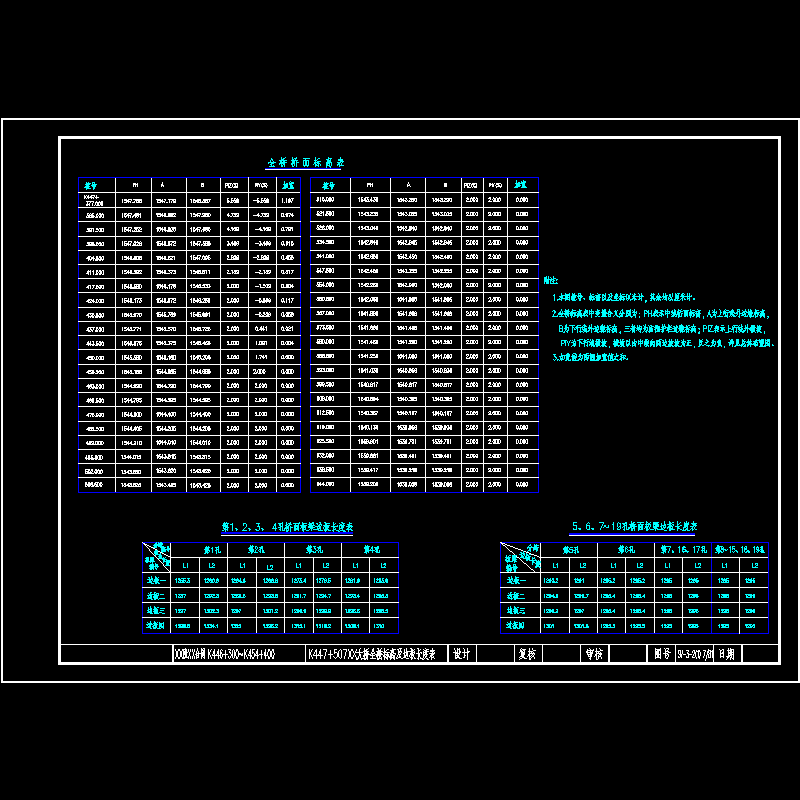

附件详情设计荷载：汽车—超20 级、挂车—120。　　桥面宽度：2×（净10 2×0.5 米防撞护墙）。　　本桥上行线均是主拱净跨为130 米的钢筋混凝土箱形拱桥，主拱圈为正拱斜置，两起拱线高差为3.9 米，拱上立柱间及引孔为平均跨径为13 米的钢筋混凝土空心板。分别在各桥台处及5#、6# 墩处设CD－60 型伸缩缝，其余各墩顶设桥面连续，主拱圈内力计算按最后形成的主拱圈全截面一次计算，温度变化按拱圈合拢温度升20℃降22℃（包括砼收缩）计算。主拱圈根据吊装施工和构造上的要求配筋。一幅主拱圈由6 片拱箱组成。拱轴系数为：1.9，矢跨比为1/5，拱顶预拱度0.20m ，其他位置抬高值按降半级拱轴系　　数法进行分配。　　…… 　　该资料包含：　　设计说明书、全桥主要工程数量表 SV-2(1) 2/82 　　（上、下行线）大桥桥位平面图　　（上行线）大桥1-130 米箱形拱桥总体布置图　　（下行线）大桥1-130 米箱形拱桥总体布置图　　大桥桥面板梁平面布置图、大桥全桥标高及边板长度表　　大桥全桥坐标及墩柱放样坐标表、大桥主拱坐标及拱肋分段图　　大桥拱箱构造及组装图、大桥拱圈预制腹板划分图　　大桥拱圈预制腹板钢筋构造图、大桥拱圈边腹板钢筋构造图　　大桥边箱顶底板钢筋构造图、大桥中箱顶底板钢筋构造图　　大桥拱圈横隔板钢筋构造图、大桥拱箱顶板现浇层钢筋构造图　　大桥拱箱端接头一般构造图、大桥拱箱中接头一般构造图　　大桥拱圈边箱端接头钢筋构造图、大桥拱圈中箱端接头钢筋构造图　　大桥拱箱端接头钢筋数量表、大桥拱圈边箱及中箱中接头钢筋构造图　　大桥拱箱中接头钢筋数量表、大桥拱箱组装接头钢筋构造图　　大桥拱圈箱间接头横向连接钢筋构造图、大桥拱箱吊扣位置示意图　　大桥拱上立柱标高及构造图、大桥拱箱垫墙钢筋构造图　　大桥拱上立柱、系梁钢筋构造图及材料数量表　　大桥1-3 号墩盖梁一般构造图、大桥4 号墩盖梁一般构造图　　大桥5 号墩盖梁一般构造图、大桥1-5 号墩盖梁钢筋构造图　　大桥1-10 号拱上立柱及6-8号墩盖梁一般构造图　　大桥1-10 号拱上立柱盖梁及6-8 号墩盖梁钢筋构造图　　大桥主桥上部施工加载程序图、大桥桥面板梁中板一般构造图　　大桥第1-19孔桥面板梁边板一般构造图、大桥桥面板梁中板钢筋大样图　　大桥桥面板梁悬臂宽度图、大桥桥面板梁中板钢筋构造图　　大桥第1-5 孔桥面板梁边板钢筋构造图及大样图　　大桥第6-19 孔桥面板梁边板钢筋构造图及大样图　　大桥防撞护墙结构设计通用图、大桥防撞护墙工程数量表　　大桥支座布置及桥面铺装构造图、大桥桥面连续构造图　　大桥桥面连续数量及桥面铺装数量表、大桥泄水管构造通用图　　大桥桥面伸缩缝通用图CD-60型、大桥1-8 号墩柱构造图　　大桥1、2、8 号墩柱钢筋构造图及材料数量表　　大桥3-7 号墩柱钢筋构造图、大桥3-7 号墩柱材料数量表　　大桥永平岸主拱台一般构造图、大桥大官岸主拱台一般构造图　　大桥主拱台开挖示意图、大桥桥墩承台钢筋构造图　　大桥永平岸上行线主拱台承台钢筋构造图　　大桥永平岸下行线主拱台承台钢筋构造图　　大桥大官岸主拱台承台钢筋构造图、大桥主拱承台预埋件布置图　　大桥1-2 号墩桩基钢筋图、大桥8 号墩桩基钢筋图　　大桥永平岸拱台桩基钢筋图、大桥大官岸拱台墩桩基钢筋图　　大桥0 号桥台构造图、大桥9 号桥台构造图　　大桥桥台台帽一般构造图、大桥桥台台帽钢筋构造图　　大桥桥台搭板及枕梁钢筋构造通用图、大桥桥台搭板枕梁材料数量表　　…… 　　共计78张边箱顶底板钢筋构造图大桥1-10号拱上立柱6-8号墩盖梁钢筋构造图大桥4号墩盖梁一般构造图大桥边箱端接头钢筋构造图大桥第6-19孔桥面板梁边板一般构造图大桥拱上立柱标高及构造图大桥拱箱垫墙钢筋构造图大桥桥墩承台钢筋构造图大桥主桥上部施工加载程序图拱箱构造及组装图桥台台帽钢筋构造图拱箱中接头一般构造图大桥3-7号桥墩钢筋构造图
