3-20m预应力混凝土简支空心板桥施工CAD图纸25张

  • 位置:云南
  • 编制时间:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:67m
  • 承重构件受力情况:板桥
  • 使用年限:永久性桥
  • 材料类型:钢筋砼桥

附件详情

  • 全桥工程材料数量汇总表
  • 桥位工程地质纵断面图

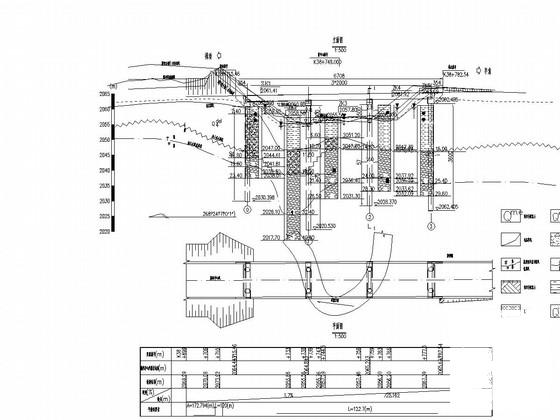

  • 桥型总体布置图(一)
  • 桥型总体布置图(二)
  • 桥型总体布置图(三)
  • 桥墩一般构造图
  • 桥墩参数表
  • 桥面控制点坐标表
  • 悬臂长度表
  • 上部构造尺寸表(一)
  • 上部构造尺寸表(二)
  • 墩台放样及垫石高程表(一)
  • 墩台放样及垫石高程表(二)
  • 台帽顶支座垫石布置图
  • 墩帽顶支座垫石布置图
  • 桥墩和桩基钢筋构造图
  • 桥墩和桩基钢筋数量表
  • 0号桥台构造图
  • 3号桥台构造图
  • 桥台耳墙背墙钢筋构造图(一)
  • 桥台耳墙背墙钢筋构造图(二)
  • 桥台盖梁钢筋构造图
  • 桥台桩基钢筋构造图
  • 桥台桩基材料数量表
  • 墩台位置坐标图

附件详情

本桥平面位于直线上,纵断面位于变坡点,高程为2062.087米,纵坡为+1.7%的直线上。桥梁设计荷载:公路-I级;验算荷载:特种平板挂车-300。地震动峰值加速度:0.15g。本桥跨越水库,为3-20m预应力混凝土简支 空心板桥 。桥梁上部构采用先简支后桥面连续。全桥为1联,在0号台、3号台设置型钢伸缩缝。其余桥墩顶处均采用桥面连续;桥墩采用双柱式钢筋混凝土结构,钻孔灌注桩。桥台采用轻型桥台,钻孔灌注桩基础。支座均采用GYZ 300X55mm支座。中线立面展示中所示桥面桩号及标高为伸缩缝及连续缝中心所对应的桥面中心桩号及标高;虚线表示左侧地面线,短点划线表示右侧地面线,实线表示中线地面线。
工程材料:混凝土C50现浇、C50预制、C40,水下混凝土C30、C20混凝土片石、C50钢纤维混凝土。M50、M40砂浆。钢筋R235、HRB335。80型、160型伸缩缝。
……共计25张,设计于

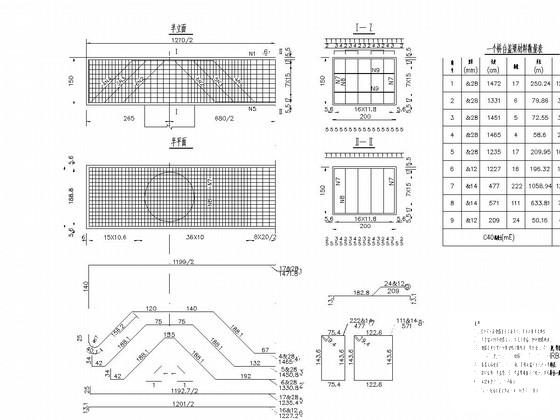

桥台盖梁钢筋构造图

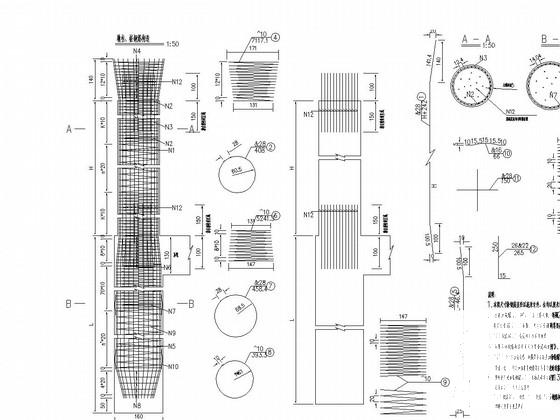

桥墩和桩基钢筋构造图

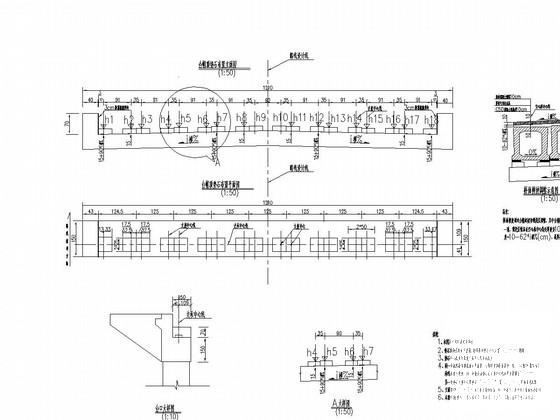

台帽顶支座垫石布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 预应力混凝土施工 - 1
    预应力混凝土施工 - 1
  • 预应力混凝土施工 - 2
    预应力混凝土施工 - 2
  • 预应力混凝土施工 - 3
    预应力混凝土施工 - 3
  • 预应力混凝土施工 - 4
    预应力混凝土施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
