一份商业大楼给排水CAD施工图纸（总共3座）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公,商业
• 建筑高度类型：多层建筑
• 建筑设计面积：41580.05平方米
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：22张
• 设计年代：近代
• 地下室用途：商业,车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室内消火栓系统,水喷雾系统,喷淋系统,灭火器配置系统
• 供水设备：稳压泵
• 供水方式：市政供水
• 供水分区：两区
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：5年
• 火灾危险等级：中危险级Ⅰ级,严重危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：30
• 大样节点：卫生间
• 项目所在地：北京

附件详情

• 给排水设计与施工说明
• 图例、材料表
• 一~九层消防给排水平面图

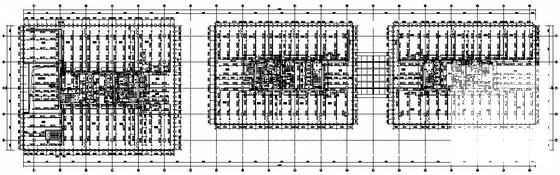

• 一~九层喷淋平面图
• A、B、C座消火栓系统原理图
• 喷淋系统原理图
• A、B、C座排水系统图
• 给水、中水系统原理图
• A、B、C座雨水系统图
• 卫生间大样图

附件详情

本稿件为[北京]某商业大楼给排水施工图纸（共3座）， 建筑结构类型：钢筋混凝土框架剪力墙结构。 设计使用年限为50年；建筑物抗震设防烈度：8度。本子项工程由地下车库、A-G座办公楼组成，地下二层，地上分别是八层和九层。总建筑面积41580.05
平方米。设计范围：包括室内给水系统、室内污水系统、室内 消防系统 （室内消火栓、自动喷水、水喷雾、灭火器设置等）、屋面雨水系统。
，共22张图纸。

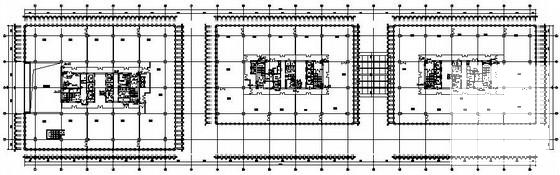

二层消防给排水平面图

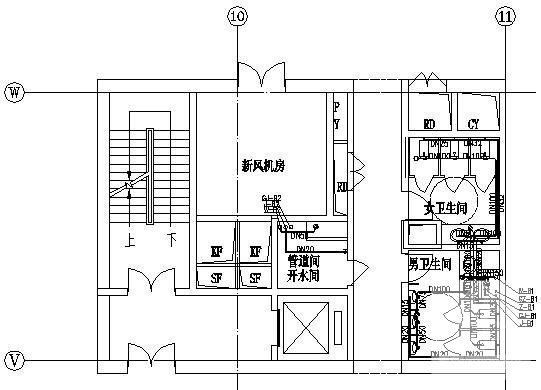

卫生间详图

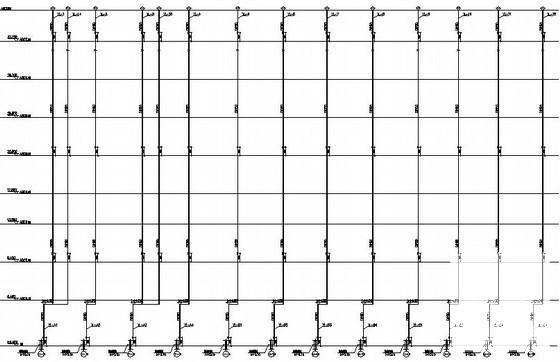

A、B、C座雨水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
