一份5层商业办公楼给排水CAD施工图纸

[复制链接]

0

主题

0

帖子

1445

积分

超级版主

Rank: 8Rank: 8

积分
1445
发表于 2020-2-19 10:48:40 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:办公,商业
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:20000平方米
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 参考图纸:27张
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水设备:高位水箱,水泵站,稳压泵,水池
  • 供水方式:市政供水,高位水箱供水
  • 排水体制:污废合流,雨污分流
  • 排水技术:重力排水
  • 雨水重现期:5年
  • 火灾危险等级:中危险级Ⅰ级
  • 消火栓用水量室外(L/S):30
  • 消火栓用水量室内(L/S):20
  • 大样节点:卫生间

附件详情

  • 资料目录
  • 主要设备材料表
  • 给排水设计说明
  • 商业10#一层给排水平面图
  • 商业10#二、三层给排水平面图
  • 商业10#四、五层给排水平面图
  • 商业10#屋顶层给排水平面图
  • 商业10#一层喷淋平面图
  • 商业10#二、三层喷淋平面图
  • 商业10#四、五层喷淋平面图
  • 商业11#一层给排水平面图
  • 商业11#二层给排水平面图
  • 商业11#三层给排水平面图
  • 商业11#四层给排水平面图
  • 商业11#五层给排水平面图
  • 商业11#屋顶层给排水平面图
  • 商业11#一层喷淋平面图
  • 商业11#二层喷淋平面图
  • 商业11#三层喷淋平面图
  • 商业11#四层喷淋平面图
  • 商业11#五层喷淋平面图
  • 给水系统图
  • 喷淋系统原理图
  • 污水系统图
  • 雨水系统图
  • 商业10#消火栓系统图
  • 商业11#消火栓系统图
  • 卫生间详图和轴测图

附件详情

该项目一、二层是商业,三~五层是办公楼。消防水池及消防泵房设置于该地块大商场地下室内,屋顶消防水箱位于大商场最高屋面上。消防设计按该地块最不利建筑设计。该工程建筑类别:该项目为商业,10#建筑面积:10125平方米,建筑高度22.75米(室外地坪至女儿墙高度)11#建筑面积:9471平方米,建筑高度22.75米(室外地坪至女儿墙高度),10#11#均为5层多层建筑。
设计范围:该资料范围包括建筑红线以内的室内给排水管道及消防管道(红线内室外管道另见总图子项设计)。该项目水表井与城市给水管的连接管段和最末一座检查井与城市污水管及雨水管的连接管等,由城市有关部门负责设计。
,共27张图。

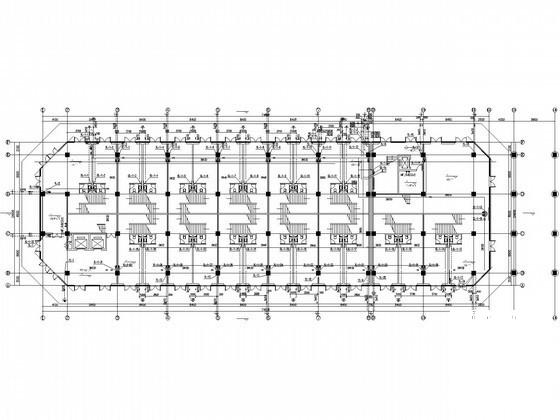

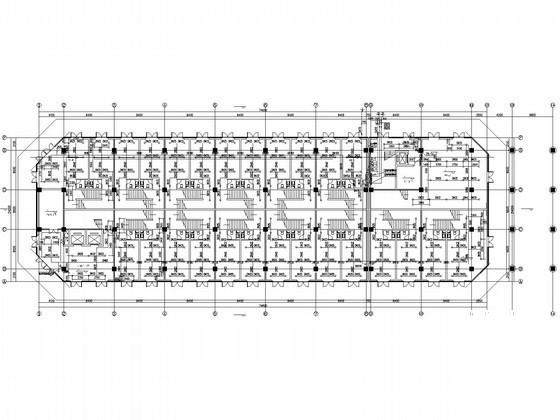

一层给排水平面图

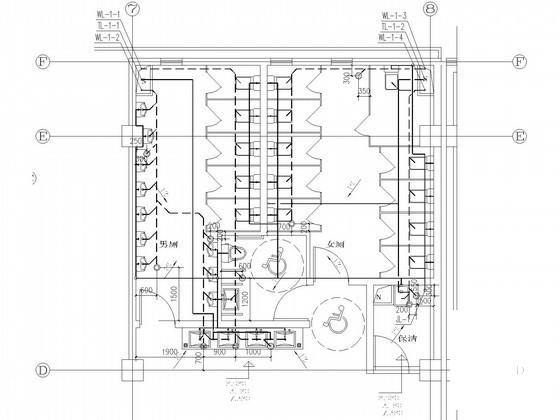

11#卫生间2详图

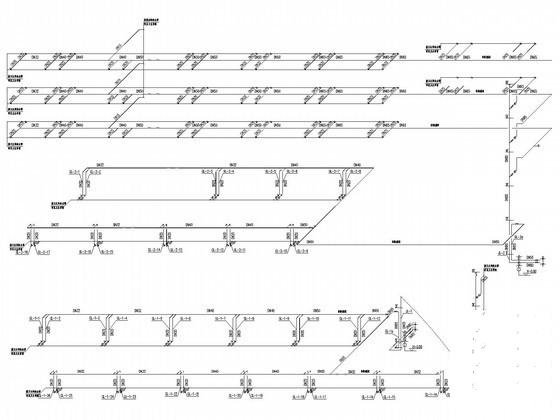

给水系统图

第 1 张图
第 1 张图
第 2 张图
第 2 张图
第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 10:48:40上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在给水排水专区发帖交流相关知识。

附件2099v11edc01s0f1cfdsccsc0e.rar

1.74 MB

下载  售价: 100 积分    赚积分
