6层楼带底商地盘管采暖设计施工图纸和详图

[复制链接]

0

主题

0

帖子

1175

积分

超级版主

Rank: 8Rank: 8

积分
1175
发表于 2020-10-14 18:13:13 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


该项目为XXXX花园A1-1#住宅楼采暖工程。总建筑面积:3781.3平方米.层高3米。卧室、书房、客厅、餐厅设计温度20°C,楼梯间设计温度14°C,厨房设计温度16°C,卫生间设计温度25°C,总热负荷为188.3kw。   住宅采用地面辐射采暖,楼梯间采用散热器采暖。供暖室外计算温度tw=-26°C。热媒设计参数为60/50°C。该资料耐高温聚乙烯管水力计算参考塑料管及铝塑复合管水力计算表。   采暖管道安装在住宅分集水器前以及楼梯间采暖部分采用普通焊接钢管,管道连接遵照以下原则:管径小于或等于32mm的采用螺纹连接,大于32mm采用焊接或法兰连接,支管与干管连接处采用焊接;楼梯间采暖采用四柱760型散热器.散热器安装及管道连接均按国标N112详图施工。

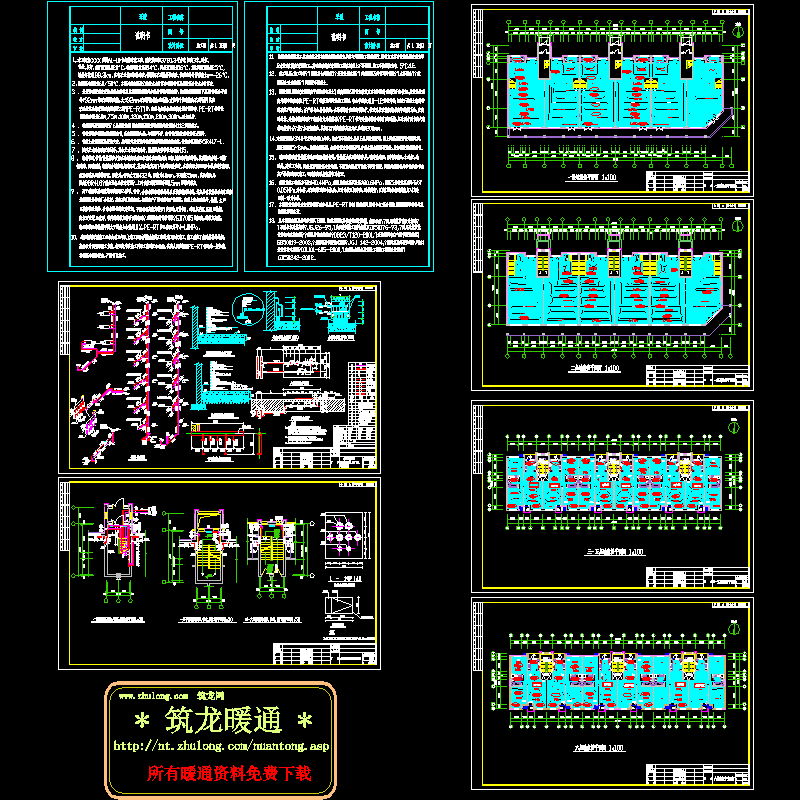

地盘管施工图 - 1
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

附件2099v11ecw12ffessc1wfe1.rar

621.33 KB

下载  售价: 100 积分    赚积分
