一份带商高层住宅楼给排水消防CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：31层
• 图纸设计深度：施工图
• 参考图纸：35张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,泵房,卫生间
• 项目所在地：四川

附件详情

• 消火栓系统图
• 污水系统图
• 雨废水系统图
• 卫生间给水系统图
• 消防水泵及消防水池接管系统图
• 生活水泵及生活水箱间接管系统图

附件详情

该项目为带商业网点的高层住宅，总建筑面积14.5万平方米，设计范围为该项目室内及室外 用地红线 范围内的给水系统，污水排水系统，废水排水系统，雨水排水系统、消火栓 消防系统 、自动喷水灭火系统和小型给排水构筑物一级建筑灭火器配置。
，共35张。

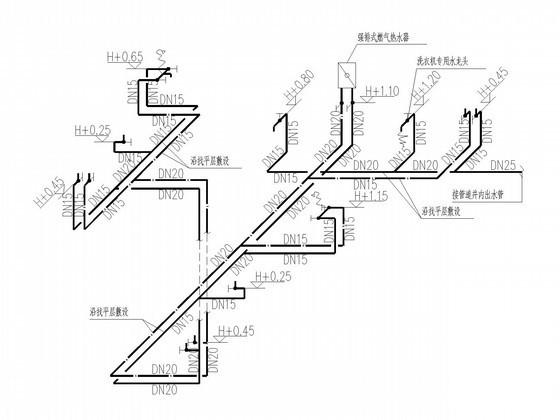

冷热支管系统图

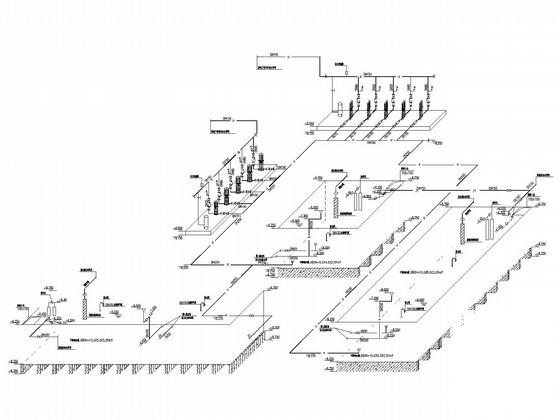

生活水泵及生活水箱间接管系统图

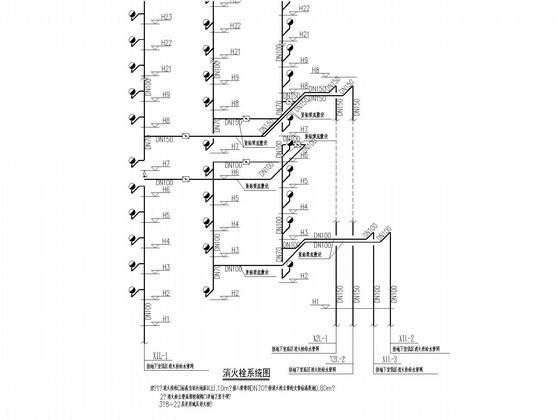

消火栓系统图

第 1 张图

第 2 张图

第 3 张图

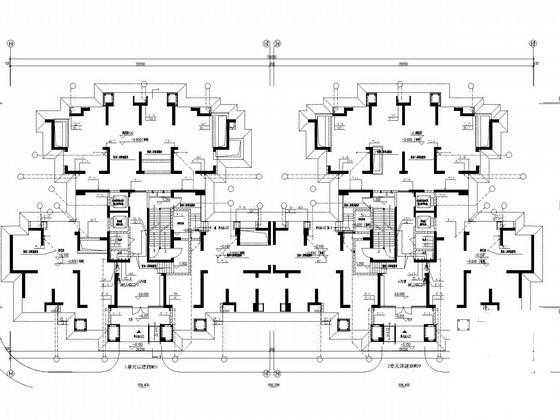

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
