一份3层轨道车站站房电气CAD施工图纸（一级，二级负荷，第二类防雷）

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,其他
• 建筑高度类型：多层建筑
• 建筑设计面积：2661平方米
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 参考图纸：30张
• 负荷等级：一级,二级
• 防雷等级：第二类
• 接地方式：TN-C-S
• 强电设计： 供配电系统 ,配变电所,低压配电,建筑物防雷,接地安全

附件详情

• 1、 电气设计 说明；
• 2、10/0.4KV变电所10KV环网系统图；
• 3、电气原理图；
• 4、10/0.4KV变电所低压配电系统图；
• 5、10/0.4KV变电所设备布置平面图；
• 6、10/0.4KV变电所接地平面图；
• 7、低压配电干线示意图；
• 8、低压配电干线一层平面图；
• 9、 照明平面图 ；
• 10、配电箱接线原理图；
• 11、屋面避雷平面图；
• 12、基础接地平面图；
• 13、出站口照明平面图；
• 14、广场照明平面图。

附件详情

该附件为轨道交通车站站房电气施工图，共30张。
项目概况：该项目为XX车站站房,地上三层,占地面积为2661.0平方米.总建筑设计面积：4035.90平方米（不计网架雨棚面积），建筑高度11.40m.
设计内容：新设10/0.4KV变配电所、低压电源电缆馈出、室内电照、防雷、接地。

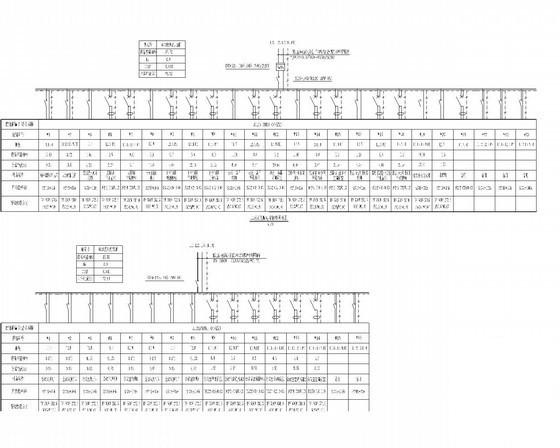

会议室照明配电箱接线原理图

项目效果图

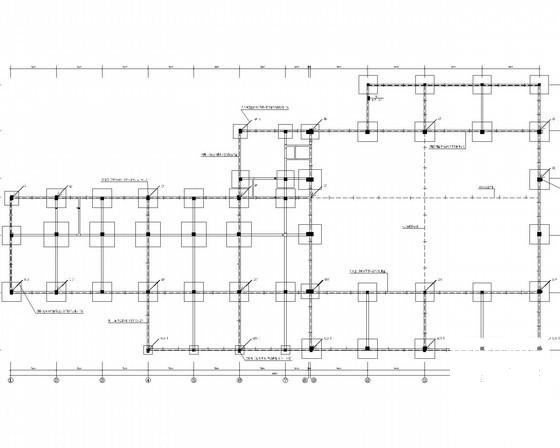

基础接地平面

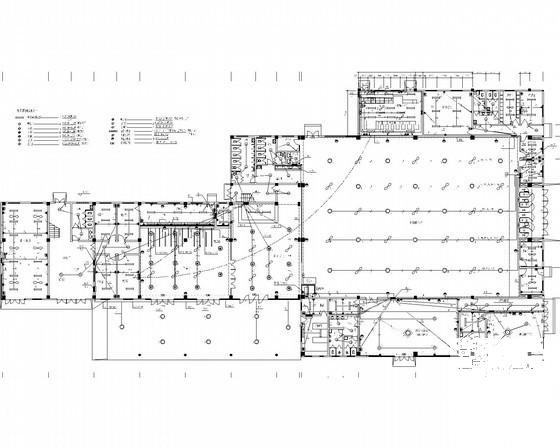

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
